Thông số kỹ thuật cáp quang cảm biến SICK LL3-DK23
| Thông số | Chi tiết |
|---|---|
| Mã sản phẩm | LL3-DK23 |
| Hãng sản xuất | SICK |
| Loại sản phẩm | Cáp quang cảm biến |
| Nguyên lý hoạt động | Hệ thống phát hiện vật thể dạng tiệm cận |
| Chiều dài sợi quang | 500 mm |
| Kiểu đầu sợi quang | Ống trơn, bằng thép không gỉ |
| Đường kính ống trơn | 3 mm |
| Hướng phát sáng | Dọc trục |
| Góc phân tán | 60° |
| Thấu kính tích hợp | Không |
| Kiểu bố trí sợi | Đồng trục |
| Cấu trúc lõi | S: Ø 1 mm; R: 16 × Ø 0,25 mm |
| Đường kính ngoài đầu nối cáp quang | 2,2 mm |
| Bán kính uốn | 25 mm |
| Khả năng uốn động cho robot | Không |
| Đường kính vật thể tối thiểu | 0,015 mm |
| Bộ khuếch đại tương thích | GLL70, WLL80, WLL180 và GLL170(T) |
| Vật liệu đầu sợi quang | Thép không gỉ |
| Vật liệu vỏ bọc | Polyethylene (PE) |
| Vật liệu sợi quang | Polymethyl methacrylate (PMMA) |
| Khối lượng | 10 g |
| Nhiệt độ môi trường làm việc | −40 °C đến +70 °C |
Đặc điểm của SICK LL3-DK23
SICK LL3-DK23 là cáp quang cảm biến dạng phát hiện tiệm cận, được sử dụng cùng bộ khuếch đại quang SICK tương thích. Sản phẩm truyền ánh sáng từ bộ khuếch đại đến khu vực cần giám sát và đưa tín hiệu quang phản hồi về bộ khuếch đại để xác định sự xuất hiện của vật thể.

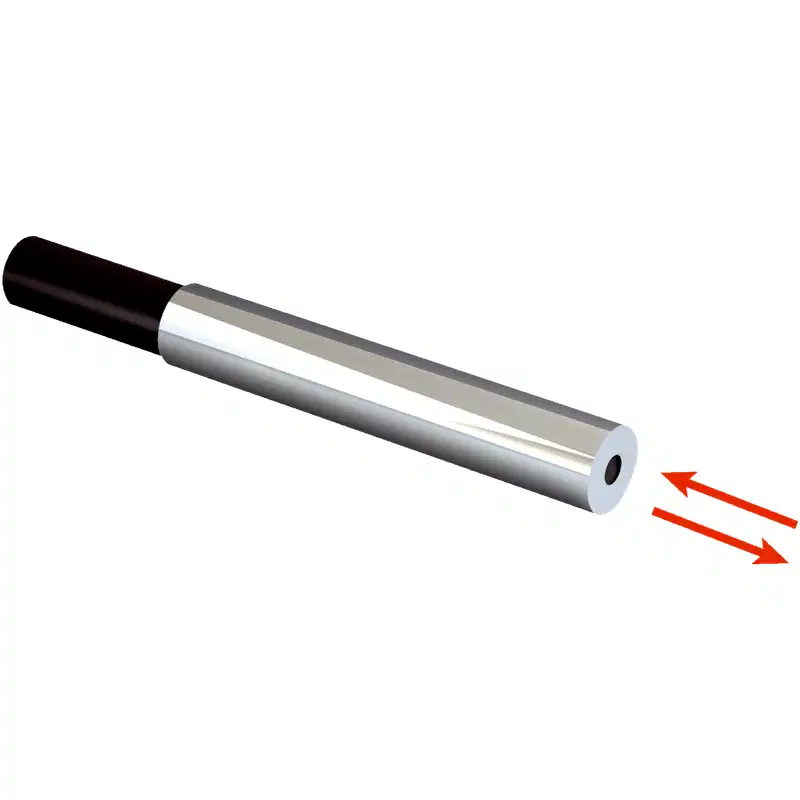

Đầu sợi quang dạng ống trơn có đường kính 3 mm, cấu tạo bằng thép không gỉ, phù hợp với các vị trí lắp đặt cần đầu cảm biến nhỏ gọn. Thiết kế phát sáng dọc trục và góc phân tán 60° hỗ trợ phát hiện vật thể ở khu vực phía trước đầu sợi quang.
- Chiều dài sợi quang 500 mm, thuận tiện đưa tín hiệu đến các vị trí hẹp hoặc khó tiếp cận.
- Cấu trúc sợi đồng trục giúp bố trí đường truyền phát và thu trong cùng cụm sợi.
- Đầu sợi bằng thép không gỉ, phù hợp với môi trường công nghiệp thông thường.
- Không tích hợp thấu kính và không hỗ trợ đầu chuyển đổi tip adapter.
- Không phải loại sợi quang có khả năng uốn động dành cho ứng dụng robot.
- Có thể phát hiện vật thể rất nhỏ với đường kính tối thiểu 0,015 mm khi kết hợp bộ khuếch đại phù hợp.
Khả năng tương thích với bộ khuếch đại quang
LL3-DK23 không hoạt động độc lập mà cần kết nối với bộ khuếch đại sợi quang tương thích. Các dòng bộ khuếch đại có thể sử dụng gồm:
- SICK GLL70
- SICK WLL80
- SICK WLL180
- SICK GLL170(T)
Khoảng cách phát hiện thực tế phụ thuộc vào bộ khuếch đại được lắp cùng, chế độ hoạt động, màu sắc và đặc tính bề mặt của vật thể. Vì vậy, không nên xem chiều dài sợi quang 500 mm là khoảng cách phát hiện của cảm biến.
Phạm vi phát hiện theo chế độ hoạt động
| Chế độ hoạt động | Khoảng cách phát hiện tham khảo |
|---|---|
| 16 µs | 90 mm |
| 50 µs | 150 mm |
| 70 µs | 280 mm |
| 250 µs | 500 mm |
| 2 ms | 900 mm |
| 8 ms | 1.350 mm |
Các giá trị trên áp dụng cho hệ thống sử dụng ánh sáng đỏ nhìn thấy và có thể thay đổi theo bộ khuếch đại, điều kiện lắp đặt cũng như đặc tính của vật thể cần phát hiện.
Ứng dụng phù hợp
Với đầu cảm biến nhỏ, chiều dài 500 mm và bán kính uốn 25 mm, SICK LL3-DK23 phù hợp cho các hệ thống tự động hóa cần đưa điểm phát hiện vào không gian hạn chế hoặc tách khỏi vị trí lắp bộ khuếch đại.
- Phát hiện sự có mặt hoặc thiếu hụt của chi tiết trên dây chuyền.
- Kiểm tra vị trí linh kiện trong máy lắp ráp.
- Đếm sản phẩm, chi tiết nhỏ hoặc vật thể đi qua.
- Kiểm tra vật thể trong các rãnh, khe hẹp và khu vực khó lắp cảm biến quang thông thường.
- Phát hiện các chi tiết nhỏ trong thiết bị cơ khí và dây chuyền sản xuất.
Lưu ý khi lắp đặt và sử dụng
- Không uốn cáp nhỏ hơn bán kính tối thiểu 25 mm để tránh ảnh hưởng đến truyền dẫn ánh sáng hoặc làm hư hỏng sợi.
- Không sử dụng LL3-DK23 cho chuyển động lặp lại liên tục trên robot vì sản phẩm không thuộc loại có khả năng uốn động.
- Đầu sợi cần được cố định chắc chắn và căn chỉnh hướng phát về phía vùng phát hiện.
- Giữ bề mặt đầu sợi sạch, tránh bụi bẩn hoặc dầu mỡ làm suy giảm tín hiệu quang.
- Cần chọn bộ khuếch đại tương thích trước khi lắp đặt và thiết lập chế độ hoạt động phù hợp với tốc độ đáp ứng mong muốn.
- Khi cần phát hiện vật thể rất nhỏ, nên kiểm tra thực tế với đúng vật liệu, màu sắc, khoảng cách và điều kiện ánh sáng của ứng dụng.
