Cáp sợi quang Sick LL3-DC09, tầm phát hiện 35 mm

Thông số kỹ thuật cáp sợi quang SICK LL3-DC09

Khả năng phát hiện và chế độ vận hành

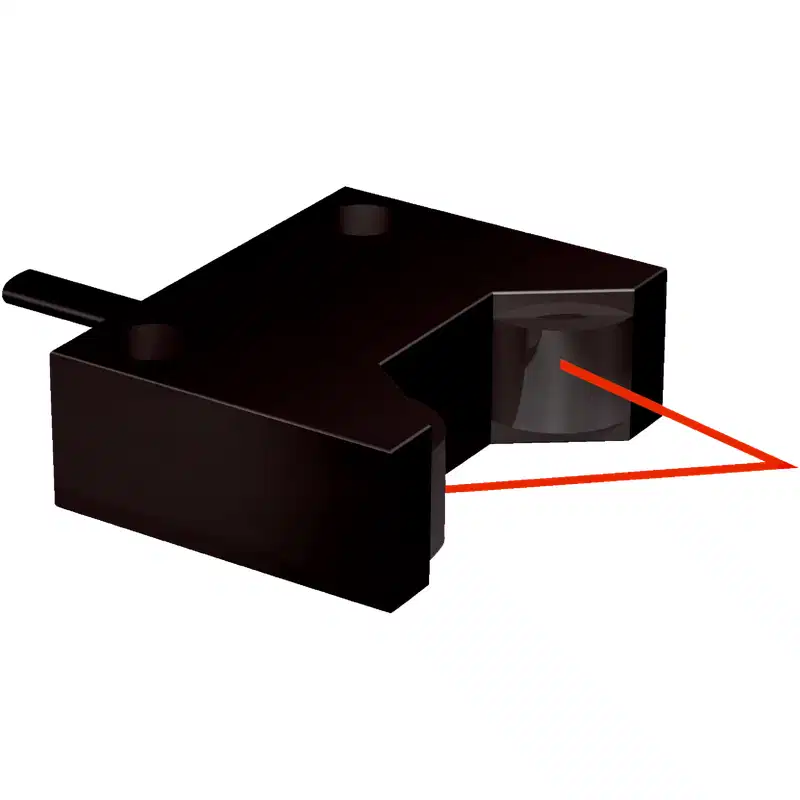

SICK LL3-DC09 là cáp sợi quang dạng đầu phẳng, được thiết kế cho các ứng dụng phát hiện tiệm cận trong không gian hạn chế. Khi kết hợp với bộ khuếch đại phù hợp, sản phẩm có thể đạt khoảng cách phát hiện tối đa 35 mm ở chế độ vận hành 8 ms.

Khoảng cách phát hiện thực tế phụ thuộc vào bộ khuếch đại sợi quang, thời gian đáp ứng được chọn, màu sắc và đặc tính bề mặt của vật thể. Chế độ 8 ms cho tầm phát hiện lớn nhất, trong khi các chế độ ngắn hơn phù hợp hơn với yêu cầu phản hồi nhanh.

Thiết kế phù hợp cho không gian lắp đặt hẹp

• Đầu sợi quang dạng phẳng giúp bố trí cảm biến tại các vị trí hạn chế chiều cao hoặc khó tiếp cận.
• Thấu kính tích hợp hỗ trợ tập trung vùng phát hiện tại đầu sợi.
• Góc phân kỳ 26° phù hợp cho việc kiểm tra vật thể trong vùng phát hiện xác định.
• Đầu phát sáng theo hướng trục, thuận tiện khi căn chỉnh với đối tượng cần phát hiện.
• Đường kính phần kết nối cáp quang 1 mm giúp đi dây trong các cụm máy có mật độ linh kiện cao.

Tương thích với bộ khuếch đại SICK

LL3-DC09 không phải là cảm biến độc lập có ngõ ra điện riêng. Sản phẩm cần kết hợp với bộ khuếch đại sợi quang tương thích để phát sáng, thu tín hiệu và xuất tín hiệu điều khiển cho hệ thống tự động hóa.

Các bộ khuếch đại có thể sử dụng gồm:

• GLL70
• WLL80
• WLL180
• GLL170(T)
• WLL24 Ex
• KTL180

Khoảng cách phát hiện 35 mm được xác định khi sử dụng với WLL80 ở thời gian đáp ứng 8 ms. Vì vậy, không nên lấy mức 35 mm làm giá trị cố định cho mọi bộ khuếch đại hoặc mọi chế độ cài đặt.

Ứng dụng thực tế

Với khả năng phát hiện vật thể nhỏ và thiết kế đầu phẳng, SICK LL3-DC09 thích hợp cho các ứng dụng cần kiểm tra chính xác trong ngành điện tử và sản xuất linh kiện:

• Phát hiện LCD và các chi tiết trong dây chuyền lắp ráp màn hình.
• Kiểm tra vật liệu trong suốt hoặc bán trong suốt.
• Phát hiện linh kiện bán dẫn và chi tiết kích thước nhỏ.
• Kiểm tra sự hiện diện, vị trí hoặc khoảng cách của sản phẩm trên cơ cấu máy.
• Ứng dụng có không gian lắp đặt hạn chế và cần đưa đầu cảm biến đến gần vật thể.

Vật liệu, độ bền và điều kiện sử dụng

Cáp hoạt động trong dải nhiệt độ môi trường từ -40 °C đến +70 °C. Bán kính uốn của sợi quang là 10 mm; khi lắp đặt cần tránh bẻ gập hoặc tạo góc uốn nhỏ hơn giới hạn này để hạn chế suy giảm tín hiệu và hư hỏng sợi.

Lưu ý khi lắp đặt LL3-DC09

• Định tuyến sợi quang với bán kính uốn tối thiểu 10 mm.
• Giữ đầu quang sạch, không để bụi, dầu hoặc mạt kim loại bám trên bề mặt phát hiện.
• Căn chỉnh đầu sợi theo hướng trục với vùng cần kiểm tra.
• Sử dụng đúng ống đầu chuyển đổi đi kèm khi kết nối với bộ khuếch đại.
• Thiết lập thời gian đáp ứng dựa trên yêu cầu thực tế giữa tốc độ phát hiện và khoảng cách cần đạt.
• Khi cần rút ngắn cáp, sử dụng dụng cụ cắt sợi quang phù hợp để tạo mặt cắt sạch.

Phụ kiện đi kèm

• Bộ gá lắp.
• 2 đai ốc lục giác M2.
• 4 vòng đệm.
• 2 vít đầu bake M2.
• Ống đầu chuyển đổi.
• Ống đầu chuyển đổi BF-WLL160-10, đường kính 1,0 mm.
• Dụng cụ cắt sợi quang FC, mã 5304141.

Thông tin nhận diện sản phẩm
