Cáp quang Sick LL3-DB02 Tầm phát hiện 1,250 mm

Thông số kỹ thuật Cáp quang SICK LL3-DB02

Khả năng phát hiện của LL3-DB02

SICK LL3-DB02 là cáp quang cảm biến sử dụng cùng bộ khuếch đại quang để phát hiện vật thể trong các ứng dụng tiệm cận. Tầm phát hiện đạt tối đa 1.250 mm khi kết hợp với bộ khuếch đại WLL80 và thời gian đáp ứng 8 ms. Giá trị này phụ thuộc vào bộ khuếch đại, thời gian đáp ứng, đặc tính vật thể và điều kiện lắp đặt.

Thiết kế đầu sợi và kết cấu cáp

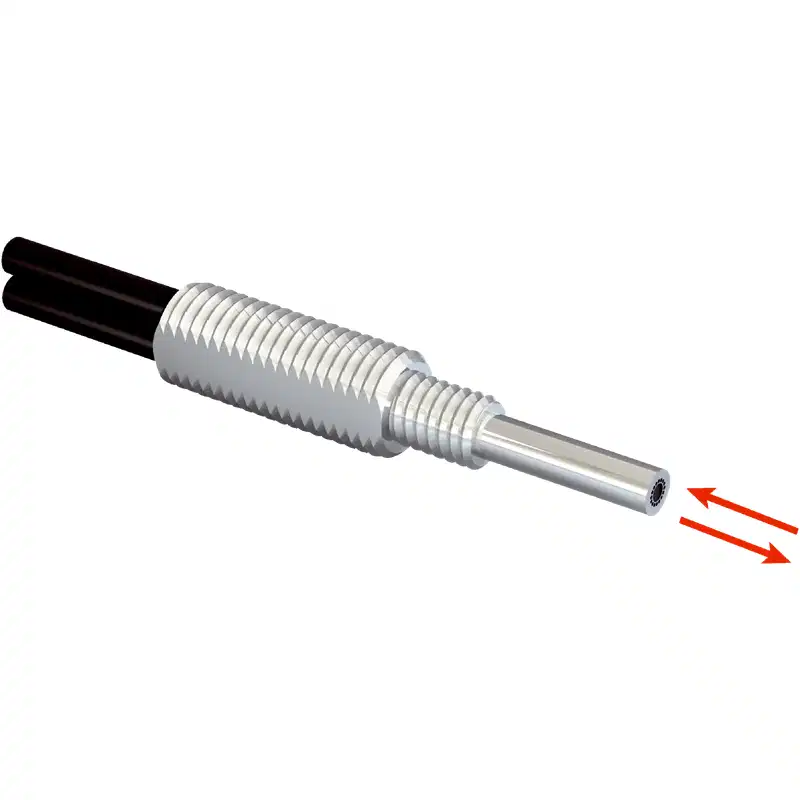

LL3-DB02 có đầu sợi quang bằng thép không gỉ, ren vỏ M6 và hướng phát sáng theo trục. Thiết kế này phù hợp với các vị trí cần cố định đầu cảm biến bằng đai ốc, đồng thời cho phép bố trí đầu quang trong không gian hẹp.

• Đầu sợi có thể uốn và hỗ trợ lệch hướng 90°.
• Đường kính phần côn sợi quang từ 2,5 mm trở lên.
• Chiều dài phần côn sợi sau đoạn 2 mm đạt từ 90 mm trở lên.
• Bán kính uốn tối thiểu của ống đầu là 10 mm.
• Bán kính uốn của cáp quang là 25 mm.
• Cấu trúc sợi đồng trục giúp bố trí đường truyền ánh sáng trong một cụm cáp gọn.

Cáp có thể cắt ngắn khi cần điều chỉnh chiều dài theo vị trí lắp đặt. Khi thao tác, cần sử dụng dụng cụ cắt sợi quang phù hợp để hạn chế làm biến dạng đầu sợi và ảnh hưởng đến hiệu quả truyền sáng.

Bộ khuếch đại tương thích

Cáp quang LL3-DB02 không hoạt động độc lập mà cần kết nối với bộ khuếch đại sợi quang tương thích. Các dòng bộ khuếch đại có thể sử dụng gồm:

• GLL70
• WLL80
• WLL180
• GLL170(T)
• WLL24 Ex

Khi lựa chọn bộ khuếch đại, cần xác định trước yêu cầu về tầm phát hiện, thời gian đáp ứng, không gian lắp đặt và loại ánh sáng sử dụng. Tầm 1.250 mm được xác định trong điều kiện kết hợp với WLL80 ở chế độ 8 ms, không nên áp dụng giá trị này cho mọi bộ khuếch đại hoặc mọi chế độ vận hành.

Ứng dụng phù hợp trong tự động hóa

Với chiều dài cáp 2 m, đầu ren M6 và khả năng uốn, LL3-DB02 phù hợp để đưa điểm phát hiện đến những vị trí mà bộ khuếch đại không thể lắp trực tiếp. Cáp có thể được bố trí tách khỏi vùng phát hiện, giúp thiết kế hệ thống linh hoạt hơn.

• Phát hiện sản phẩm trên băng tải hoặc trong cơ cấu cấp phôi.
• Kiểm tra sự có mặt hoặc vị trí của chi tiết trong máy tự động.
• Phát hiện các vật thể nhỏ trong dây chuyền lắp ráp.
• Giám sát vị trí trong không gian hẹp hoặc khu vực khó đưa cảm biến điện vào.
• Ứng dụng kiểm tra với khoảng cách phát hiện lớn khi kết hợp đúng bộ khuếch đại.

Lưu ý lắp đặt và vận hành

• Không uốn cáp nhỏ hơn bán kính tối thiểu 25 mm.
• Không uốn phần ống đầu nhỏ hơn bán kính 10 mm.
• Cố định đầu sợi chắc chắn bằng ren M6 để tránh rung hoặc thay đổi vị trí phát hiện.
• Giữ bề mặt đầu sợi sạch, không để bụi, dầu hoặc mạt kim loại bám trên vùng truyền sáng.
• Sau khi cắt ngắn cáp, cần xử lý đầu cắt đúng cách để duy trì khả năng truyền ánh sáng.
• Kiểm tra lại bộ khuếch đại tương thích trước khi lắp đặt và cài đặt thời gian đáp ứng theo yêu cầu của máy.

Phụ kiện đi kèm

Bộ sản phẩm SICK LL3-DB02 gồm các phụ kiện lắp đặt cơ bản:

• Phụ kiện gá lắp.
• 2 đai ốc lục giác M6.
• 2 vòng đệm.
• Dụng cụ cắt sợi quang FC, mã 5304141.

Vì sao nên chọn cáp quang SICK LL3-DB02?

LL3-DB02 là lựa chọn phù hợp khi cần một cáp quang cảm biến có chiều dài 2.000 mm, đầu ren M6 dễ cố định và khả năng dẫn hướng linh hoạt. Model này hỗ trợ nhiều bộ khuếch đại SICK, cho tầm phát hiện lên đến 1.250 mm trong điều kiện phù hợp, đồng thời có thể phát hiện vật thể nhỏ với đường kính tối thiểu 0,015 mm.

Trước khi thay thế hoặc đặt mua, cần đối chiếu đúng mã LL3-DB02 vì các model cáp quang khác trong cùng dòng có thể khác về kiểu đầu sợi, chiều dài, cấu trúc sợi, bán kính uốn hoặc bộ khuếch đại tương thích.
