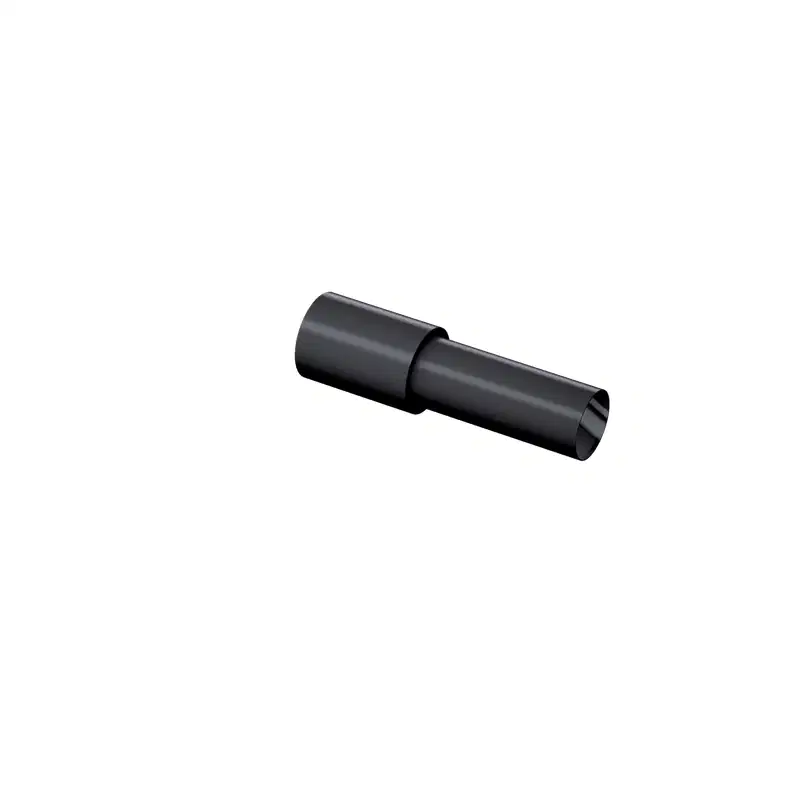

Thông số kỹ thuật đầu thấu kính cáp quang Sick LL3-DA08 Ø 0,5 mm
| Thông số | Chi tiết |
|---|---|
| Mã sản phẩm | LL3-DA08 |
| Hãng sản xuất | Sick |
| Loại sản phẩm | Đầu thấu kính gắn cho cáp quang |
| Nguyên lý hoạt động | Hệ thống cảm biến quang kiểu phát hiện vật thể |
| Đặc điểm chức năng | Hỗ trợ phát hiện các vật thể nhỏ |
| Đường kính điểm sáng nhỏ nhất | Ø 0,5 mm |
| Tiêu cự | 8 mm |
| Vật liệu thấu kính | Thủy tinh |
| Vật liệu vỏ | Nhôm sơn phủ màu đen |
| Đường kính ren vỏ | M3 |
| Nhiệt độ môi trường làm việc | –40 °C đến +250 °C |
| Khối lượng | 1 g |
| Số lượng cung cấp | 1 chiếc |
Đầu thấu kính Sick LL3-DA08 dùng để làm gì?
Sick LL3-DA08 là đầu thấu kính dùng để lắp vào cáp quang cảm biến, giúp tập trung và định hướng tia sáng tại khu vực cần kiểm tra. Với khả năng tạo điểm sáng nhỏ nhất khoảng Ø 0,5 mm và tiêu cự 8 mm, sản phẩm phù hợp cho các ứng dụng cần phát hiện vật thể có kích thước nhỏ hoặc kiểm tra vị trí chính xác trên dây chuyền tự động hóa.
Đây là phụ kiện quang học, không phải bộ cảm biến hoàn chỉnh và không thay thế bộ khuếch đại cảm biến quang. LL3-DA08 cần được sử dụng cùng hệ thống cáp quang và thiết bị cảm biến tương thích.
Đặc điểm nổi bật của Sick LL3-DA08
- Điểm sáng nhỏ Ø 0,5 mm, hỗ trợ phát hiện các chi tiết có kích thước nhỏ.
- Tiêu cự 8 mm, phù hợp với các vị trí lắp đặt cần khoảng cách làm việc ngắn.
- Thấu kính bằng thủy tinh, đáp ứng yêu cầu tập trung ánh sáng trong ứng dụng cảm biến quang.
- Vỏ nhôm sơn phủ màu đen, thiết kế gọn nhẹ với khối lượng chỉ khoảng 1 g.
- Ren M3 hỗ trợ cố định đầu thấu kính vào vị trí lắp đặt phù hợp.
- Dải nhiệt độ làm việc từ –40 °C đến +250 °C, thích hợp cho các môi trường có nhiệt độ cao khi điều kiện lắp đặt đáp ứng yêu cầu của toàn hệ thống.
Nguyên lý sử dụng trong hệ thống cảm biến quang
Ánh sáng từ bộ cảm biến được truyền qua cáp quang đến đầu thấu kính LL3-DA08. Thấu kính tập trung ánh sáng vào vùng kiểm tra với kích thước điểm sáng nhỏ. Khi vật thể đi qua hoặc che khuất vùng sáng, tín hiệu quang thay đổi và được bộ khuếch đại cảm biến xử lý để xác định trạng thái phát hiện.
Hiệu quả phát hiện phụ thuộc vào cảm biến sử dụng cùng, loại cáp quang, màu sắc và bề mặt vật thể, khoảng cách lắp đặt cũng như độ chính xác khi căn chỉnh đầu thấu kính. Vì vậy, cần lựa chọn đồng bộ toàn bộ hệ thống thay vì chỉ dựa trên đường kính điểm sáng.
Ứng dụng phù hợp
- Phát hiện chi tiết nhỏ trong dây chuyền lắp ráp tự động.
- Kiểm tra sự có mặt hoặc vị trí của linh kiện nhỏ.
- Đếm sản phẩm, chi tiết hoặc vật thể có kích thước hạn chế.
- Phát hiện vật thể tại các vị trí chật hẹp mà cảm biến quang thông thường khó bố trí.
- Ứng dụng kiểm tra trong máy đóng gói, máy lắp ráp và thiết bị tự động hóa công nghiệp.
Lưu ý khi lắp đặt và lựa chọn
- Kiểm tra đúng mã LL3-DA08 trước khi đặt hàng, tránh nhầm với các đầu thấu kính khác trong dòng LL có tiêu cự hoặc kích thước điểm sáng khác nhau.
- Bảo đảm ren lắp đặt là M3 và đầu cáp quang có khả năng kết nối phù hợp.
- Căn chỉnh chính xác hướng thấu kính về vùng cần phát hiện để đạt tín hiệu ổn định.
- Giữ bề mặt thấu kính sạch, không để bụi, dầu hoặc dấu vân tay làm suy giảm tín hiệu quang.
- Không vượt quá giới hạn nhiệt độ làm việc của các bộ phận khác trong hệ thống, ngay cả khi đầu thấu kính có thể làm việc trong môi trường đến +250 °C.
- Không siết quá lực lên phần ren hoặc thân nhôm trong quá trình lắp đặt.
Thông tin phân loại sản phẩm
| ECLASS | 27270905 |
| ETIM | EC002651 |
| UNSPSC | 39121528 |
Đầu thấu kính cáp quang Sick LL3-DA08 là lựa chọn phù hợp cho các hệ thống cần tập trung tia sáng và phát hiện vật thể nhỏ với điểm sáng Ø 0,5 mm. Khi sử dụng, cần kết hợp đúng cáp quang, cảm biến và phụ kiện lắp đặt để bảo đảm khả năng phát hiện ổn định.
