Thông số kỹ thuật Cảm biến vùng an toàn SFLA20-56 Autonics
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | SFLA20-56 |
| Thương hiệu | Autonics |
| Loại sản phẩm | Cảm biến an toàn dạng vùng, bộ thu – phát |
| Phương pháp phát hiện | Thu – phát (Through-beam) |
| Khoảng cách phát hiện | Tối đa 15 m |
| Chiều cao vùng bảo vệ | 843 mm |
| Số trục quang học | 56 trục |
| Bước trục quang học | 15 mm |
| Kích thước vật thể phát hiện tiêu chuẩn | Ø20 mm |
| Vật thể phát hiện tiêu chuẩn | Vật thể không trong suốt |
| Nguồn cấp | 24 VDC |
| Ngõ ra | NPN, PNP |
| Thời gian đáp ứng | 32,3 ms hoặc 76,6 ms |
| Nguồn sáng | LED hồng ngoại, bước sóng 855 nm |
| Chức năng an toàn | PL e/Category 4, SIL3, Type 4 ESPE |
| Giao tiếp | RS485 |
| Kiểu kết nối | Giắc cắm |
| Vật liệu vỏ | Nhôm |
| Kích thước tổng thể | Rộng 29 mm × cao 843 mm × sâu 35 mm |
| Nhiệt độ môi trường | -10 đến 55°C |
| Độ ẩm môi trường | 35 đến 85% |
| Cấp bảo vệ | IP65, IP67, IP67G, IP69K |
| Phương pháp lắp đặt | Giá đỡ bên hoặc giá đỡ trên/dưới |
Khả năng bảo vệ của SFLA20-56

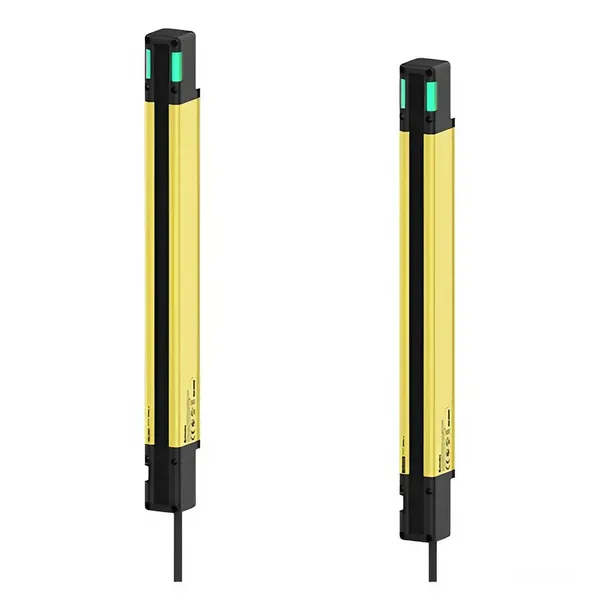

SFLA20-56 Autonics là bộ cảm biến vùng an toàn gồm thiết bị phát và thiết bị thu, tạo ra 56 trục quang học trên chiều cao bảo vệ 843 mm. Khi vật thể không trong suốt đi vào vùng cảm biến và làm gián đoạn các tia hồng ngoại, tín hiệu an toàn sẽ được truyền đến mạch điều khiển để thực hiện chức năng dừng hoặc kiểm soát máy.
Với bước trục quang học 15 mm và khả năng phát hiện vật thể tiêu chuẩn Ø20 mm, model này phù hợp để giám sát khu vực nguy hiểm quanh máy móc, cửa ra vào khu vực sản xuất hoặc vị trí thao tác của người vận hành.
Thiết kế hướng đến hệ thống an toàn máy
- Đạt cấp an toàn PL e/Category 4, SIL3 và Type 4 ESPE.
- Có chức năng tự kiểm tra, giám sát thiết bị bên ngoài và kiểm tra tín hiệu thông qua ngõ vào test.
- Hỗ trợ reset, interlock, muting, override và giảm độ phân giải theo cấu hình hệ thống.
- Có bảo vệ ngắn mạch và bảo vệ ngược cực nguồn.
- Hỗ trợ lựa chọn ngõ ra PNP/NPN, thuận tiện kết nối với nhiều loại mạch điều khiển.
Các chức năng hỗ trợ vận hành
SFLA20-56 được trang bị nhiều chức năng để thích ứng với các hệ thống bảo vệ máy có yêu cầu điều khiển khác nhau:
- Reset input: thực hiện reset hệ thống sau khi vùng bảo vệ được giải phóng.
- EDM: giám sát trạng thái của thiết bị đóng cắt bên ngoài.
- Test input: kiểm tra hoạt động của cảm biến và mạch an toàn.
- Muting: tạm thời bỏ qua tín hiệu bảo vệ trong các công đoạn cho phép vật liệu đi qua.
- Override: hỗ trợ xử lý các tình huống vận hành đặc biệt theo thiết kế hệ thống.
- Fixed blanking và floating blanking: thiết lập vùng bỏ qua cố định hoặc linh hoạt khi máy có chi tiết luôn nằm trong vùng quét.
- Series connection: cho phép kết nối theo chuỗi trong hệ thống tương thích.
- Mutual interference prevention: hạn chế ảnh hưởng lẫn nhau khi bố trí nhiều bộ cảm biến.
- PC connection: hỗ trợ kết nối máy tính thông qua giao tiếp RS485 để thiết lập và quản lý chức năng phù hợp.
Ứng dụng thực tế
Chiều cao bảo vệ 843 mm và khoảng cách phát hiện tối đa 15 m giúp SFLA20-56 phù hợp với các khu vực cần giám sát tương đối rộng trong nhà máy, chẳng hạn:
- Bảo vệ vùng nguy hiểm quanh máy dập, máy cắt và máy gia công.
- Kiểm soát cửa mở hoặc lối tiếp cận khu vực robot công nghiệp.
- Bảo vệ người vận hành tại khu vực cấp phôi và lấy sản phẩm.
- Giám sát khu vực băng tải, dây chuyền đóng gói và máy tự động.
- Phát hiện vật thể đi qua vùng bảo vệ trong các dây chuyền sản xuất liên tục.
Đấu nối và lựa chọn phụ kiện
Thiết bị sử dụng nguồn 24 VDC, ngõ ra có thể lựa chọn NPN hoặc PNP để phù hợp với kiểu ngõ vào của PLC, bộ điều khiển an toàn hoặc mạch điều khiển máy. Khi lắp đặt cần xác định đúng thiết bị phát và thiết bị thu, căn chỉnh hai đầu đối diện trên cùng trục quang học, đồng thời kiểm tra tín hiệu sau khi cấp nguồn.
Sản phẩm sử dụng kiểu kết nối giắc cắm. Cáp, đầu nối và giá đỡ được lựa chọn theo phương án đi dây, vị trí lắp đặt và cấu hình hệ thống. Một số phụ kiện tương thích trong dòng SFL/SFLA gồm:
- Giá đỡ bên BK-SFL-SA và BK-SFL-SF.
- Giá đỡ trên/dưới BK-SFL-TBA.
- Cáp nguồn – ngõ vào/ra cho thiết bị phát và thiết bị thu.
- Cáp kết nối, cáp nối chuỗi và cáp chữ Y.
- Thiết bị LOTO SFL-LT, SFL-LT2 và đèn ngõ ra SFL-LC.
- Bộ chuyển đổi USB sang giao tiếp nối tiếp SCM-SFL.
Lưu ý khi lắp đặt
- Không đặt vật cản cố định trong vùng bảo vệ nếu chưa thiết lập chức năng blanking phù hợp.
- Đảm bảo thiết bị phát và thu được căn chỉnh chính xác trong toàn bộ chiều cao 843 mm.
- Không để ánh sáng trực tiếp hoặc nguồn sáng mạnh gây ảnh hưởng đến mặt quang học của thiết bị.
- Kiểm tra chiều dài cáp, sơ đồ chân và kiểu ngõ ra trước khi đấu nối với PLC hoặc bộ điều khiển an toàn.
- Thực hiện kiểm tra chức năng test, reset, EDM và dừng máy trước khi đưa hệ thống vào vận hành chính thức.
- Vệ sinh mặt quang học định kỳ để tránh bụi bẩn làm suy giảm khả năng phát hiện.
Khả năng làm việc trong môi trường công nghiệp
Vỏ nhôm chắc chắn cùng các cấp bảo vệ IP65, IP67, IP67G và IP69K cho phép SFLA20-56 hoạt động trong nhiều môi trường công nghiệp có bụi, hơi ẩm hoặc yêu cầu vệ sinh thường xuyên. Thiết bị làm việc trong dải nhiệt độ từ -10 đến 55°C và độ ẩm từ 35 đến 85%.
Để duy trì độ tin cậy của chức năng an toàn, cần lắp cảm biến đúng hướng, bảo vệ đầu nối khỏi lực kéo và rung động quá mức, đồng thời kiểm tra định kỳ tình trạng cáp, giá đỡ, mặt quang học và tín hiệu dừng máy.
Kích thước SFLA20-56
Sơ đồ đấu nối SFLA20-56
