Thông số kỹ thuật Cảm biến an toàn SFL30-51 Autonics
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | SFL30-51 |
| Thương hiệu | Autonics |
| Loại sản phẩm | Cảm biến an toàn dạng rèm sáng, gồm bộ phát và bộ thu |
| Phương pháp phát hiện | Thu – phát |
| Số trục quang học | 51 trục |
| Khoảng cách phát hiện | Tối đa 15 m |
| Chiều cao bảo vệ | 1.268 mm |
| Bước trục quang học | 25 mm |
| Kích thước vật thể phát hiện tiêu chuẩn | Ø30 mm |
| Vật thể phát hiện tiêu chuẩn | Vật thể không trong suốt |
| Nguồn cấp | 24 VDC |
| Ngõ ra | NPN open collector, PNP open collector |
| Chế độ hoạt động | Light ON |
| Thời gian phản hồi | 32,3 ms hoặc 76,6 ms |
| Nguồn sáng | LED hồng ngoại, bước sóng 855 nm |
| Chức năng ngõ vào | Reset input, Test input |
| Truyền thông | RS485 |
| Kiểu kết nối | Giắc cắm |
| Vật liệu vỏ | Nhôm |
| Kích thước tổng thể | Rộng 29 mm × cao 1.268 mm × sâu 35 mm |
| Nhiệt độ môi trường | -10 đến 55°C |
| Độ ẩm môi trường | 35 đến 85% |
| Cấp bảo vệ | IP65, IP67, IP69K |
| Phương pháp lắp đặt | Giá đỡ gắn bên hoặc giá đỡ trên/dưới |
| Tiêu chuẩn | CE, IEC, S-mark, UL |
SFL30-51 Autonics là cảm biến gì?

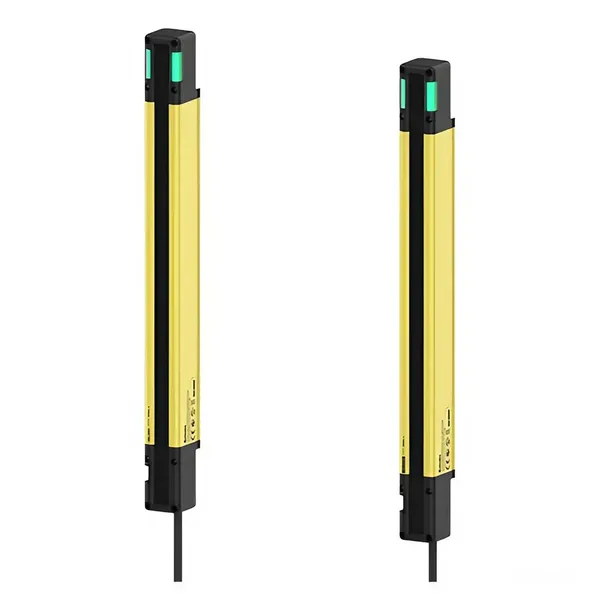

SFL30-51 Autonics là cảm biến an toàn dạng rèm sáng, sử dụng một bộ phát và một bộ thu để tạo ra vùng bảo vệ cao 1.268 mm. Model này có 51 trục quang học với bước trục 25 mm, phù hợp để phát hiện vật thể không trong suốt có kích thước tiêu chuẩn từ 30 mm.
Khác với cảm biến vùng dùng cho đếm hoặc kiểm tra sản phẩm thông thường, SFL30-51 được thiết kế cho các ứng dụng giám sát vùng nguy hiểm và phát hiện sự xâm nhập vào khu vực bảo vệ của máy. Khi tia sáng bị che khuất, cảm biến tạo tín hiệu ngõ ra để hệ thống điều khiển thực hiện chức năng phù hợp.
Khả năng phát hiện và vùng bảo vệ
- Khoảng cách giữa bộ phát và bộ thu có thể đạt tối đa 15 m.
- Chiều cao vùng bảo vệ là 1.268 mm, phù hợp với các khu vực có chiều cao lớn.
- 51 trục quang học giúp tạo vùng phát hiện liên tục theo chiều cao cảm biến.
- Đối tượng phát hiện tiêu chuẩn là vật thể không trong suốt, kích thước tối thiểu tiêu chuẩn Ø30 mm.
- Nguồn sáng LED hồng ngoại 855 nm hỗ trợ cảm biến hoạt động ổn định trong các hệ thống tự động hóa công nghiệp.
Chức năng điều khiển và kết nối
SFL30-51 hỗ trợ cả ngõ ra NPN open collector và PNP open collector, cho phép lựa chọn kiểu tín hiệu phù hợp với mạch điều khiển hoặc PLC đang sử dụng. Cảm biến cũng hỗ trợ chức năng lựa chọn NPN/PNP, giúp tăng tính linh hoạt khi tích hợp vào các hệ thống điện điều khiển khác nhau.
Các chức năng hỗ trợ trên model này gồm:
- Reset input và interlock để kiểm soát trạng thái khởi động, khôi phục hệ thống.
- Test input để thực hiện kiểm tra bên ngoài.
- Self-test nhằm hỗ trợ kiểm tra trạng thái hoạt động.
- Mutual interference prevention giúp hạn chế ảnh hưởng khi bố trí nhiều cảm biến.
- Fixed blanking và reduced resolution cho các cấu hình phát hiện phù hợp với từng ứng dụng.
- Auxiliary output và lamp output phục vụ giám sát, hiển thị hoặc kết nối điều khiển phụ trợ.
- Series connection và giao tiếp RS485 trong các hệ thống cần kết nối mở rộng.
- Selectable sensing distance để lựa chọn phạm vi cảm biến theo yêu cầu lắp đặt.
Ứng dụng thực tế của cảm biến an toàn SFL30-51
Với chiều cao bảo vệ lớn và khoảng cách phát hiện đến 15 m, SFL30-51 phù hợp cho các máy hoặc dây chuyền cần kiểm soát lối vào khu vực nguy hiểm:
- Bảo vệ khu vực thao tác của máy dập, máy ép và máy gia công.
- Giám sát cửa vào hoặc vùng tiếp cận của robot công nghiệp.
- Bảo vệ vùng nguy hiểm quanh băng tải, dây chuyền lắp ráp và máy tự động.
- Phát hiện người hoặc vật thể đi qua khu vực bảo vệ trong dây chuyền sản xuất.
- Kết hợp với PLC, mạch điều khiển và thiết bị dừng máy trong hệ thống tự động hóa.
Lưu ý khi lắp đặt và vận hành
Lắp đúng hướng giữa bộ phát và bộ thu
Bộ phát và bộ thu cần được lắp đối diện, căn chỉnh chính xác trên cùng vùng bảo vệ. Khoảng cách lắp đặt không được vượt quá 15 m. Khi sử dụng hai hoặc nhiều bộ cảm biến trong cùng khu vực, cần bố trí phù hợp để hạn chế nhiễu quang và kích hoạt sai.
Kiểm tra khả năng tương thích ngõ ra
Trước khi đấu nối, cần xác định PLC hoặc mạch điều khiển sử dụng tín hiệu NPN hay PNP. SFL30-51 có thể hỗ trợ cả hai dạng ngõ ra, nhưng việc lựa chọn và đấu nối phải phù hợp với sơ đồ điều khiển thực tế. Nguồn cấp sử dụng cho cảm biến là 24 VDC.
Chọn đúng phụ kiện kết nối
Sản phẩm sử dụng kiểu kết nối giắc cắm. Một số phụ kiện có thể lựa chọn riêng gồm giá đỡ lắp bên, giá đỡ trên/dưới, cáp nguồn – tín hiệu cho bộ phát và bộ thu, cáp kết nối dạng chuỗi, cáp chữ Y, đèn ngõ ra và thiết bị LOTO.
Môi trường sử dụng và độ bền
Vỏ nhôm giúp cảm biến có kết cấu chắc chắn trong môi trường công nghiệp. SFL30-51 có cấp bảo vệ IP65, IP67 và IP69K, phù hợp với các khu vực có bụi, hơi ẩm hoặc cần vệ sinh thiết bị thường xuyên trong phạm vi điều kiện vận hành cho phép.
Cảm biến làm việc trong khoảng nhiệt độ từ -10 đến 55°C và độ ẩm môi trường từ 35 đến 85%. Khi lắp đặt, cần tránh để bề mặt quang học bị che bởi bụi bẩn, dầu hoặc nước đọng vì có thể làm giảm độ ổn định của tín hiệu phát hiện.
Phụ kiện tương thích cho SFL30-51
- Giá đỡ gắn bên có thể điều chỉnh: BK-SFL-SA.
- Giá đỡ gắn bên: BK-SFL-SF.
- Giá đỡ trên/dưới có thể điều chỉnh: BK-SFL-TBA.
- Giá đỡ trên/dưới: BK-SFL-TBF.
- Cáp kết nối và cáp nguồn – tín hiệu dành cho bộ phát, bộ thu.
- Cáp kết nối series và cáp chữ Y.
- Đèn ngõ ra cáp SFL-LC.
- Thiết bị LOTO SFL-LT và SFL-LT2.
- Bộ chuyển đổi USB sang giao tiếp nối tiếp SCM-SFL.
Lưu ý: SFL30-51 là cảm biến an toàn dạng thu – phát, không phải cảm biến quang khuếch tán hoặc cảm biến vùng tiêu chuẩn dùng riêng cho đếm sản phẩm. Khi lựa chọn thay thế, cần đối chiếu đúng chiều cao bảo vệ, số trục quang học, kích thước vật thể phát hiện, khoảng cách phát hiện và kiểu ngõ ra.
Kích thước SFL30-51
Sơ đồ đấu nối SFL30-51
