Thông số kỹ thuật Cảm biến vùng SFL20-68 Autonics
| Thông số | Giá trị |
|---|---|
| Model | SFL20-68 |
| Hãng sản xuất | Autonics |
| Loại sản phẩm | Cảm biến an toàn dạng vùng |
| Phương pháp phát hiện | Thu – phát, gồm bộ phát và bộ thu |
| Khoảng cách phát hiện | Tối đa 15 m |
| Chiều cao bảo vệ | 1.023 mm |
| Số trục quang học | 68 trục |
| Bước trục quang học | 15 mm |
| Kích thước vật thể phát hiện tiêu chuẩn | Ø20 mm |
| Vật thể phát hiện tiêu chuẩn | Vật thể không trong suốt |
| Nguồn cấp | 24 VDC |
| Nguồn sáng | LED hồng ngoại, bước sóng 855 nm |
| Ngõ ra | NPN open collector, PNP open collector |
| Chế độ hoạt động | Light ON |
| Thời gian phản hồi | 32,3 ms hoặc 76,6 ms |
| Chức năng ngõ vào | Reset input, Test input |
| Truyền thông | RS485 |
| Chức năng bảo vệ | Bảo vệ ngắn mạch đầu ra, ngắn mạch và đảo cực nguồn |
| Chức năng tích hợp | Fixed blanking, interlock, lamp output, mutual interference prevention, PC connection, PNP/NPN selection, reduced resolution, selectable sensing distance, series connection, self-test |
| Kiểu kết nối | Giắc cắm |
| Vật liệu vỏ | Nhôm |
| Kích thước tổng thể | Rộng 29 mm × cao 1.023 mm × sâu 35 mm |
| Phương pháp lắp đặt | Giá đỡ bên hoặc giá đỡ trên/dưới |
| Nhiệt độ môi trường | -10 đến 55°C |
| Độ ẩm môi trường | 35 đến 85% |
| Cấp bảo vệ | IP65, IP67, IP69K |
| Tiêu chuẩn | CE, IEC, S-mark, UL |
| Khối lượng | Khoảng 2,771 kg |
Đặc điểm của SFL20-68 Autonics

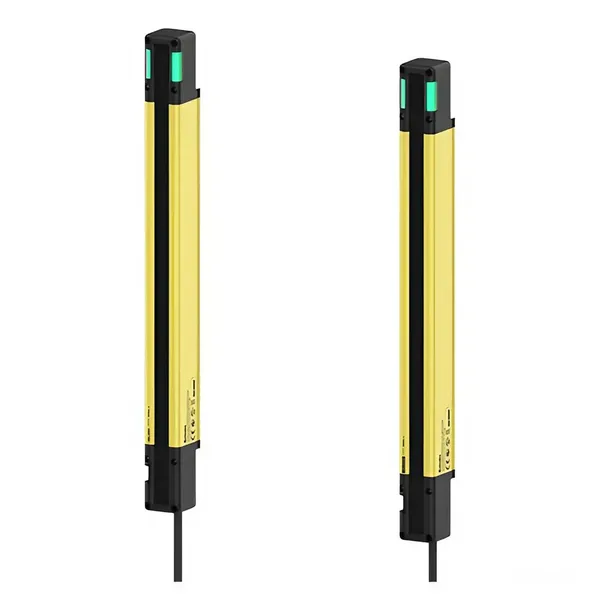

SFL20-68 Autonics là cảm biến vùng an toàn sử dụng cấu hình thu – phát để tạo 68 trục quang học trong vùng bảo vệ cao 1.023 mm. Khi vật thể không trong suốt đi qua một hoặc nhiều tia quang, cảm biến phát hiện sự che khuất và đưa tín hiệu về hệ thống điều khiển.
Với bước trục quang học 15 mm và kích thước vật thể phát hiện tiêu chuẩn Ø20 mm, model này phù hợp để giám sát các khu vực có chiều cao lớn, cửa ra vào máy, vùng nguy hiểm quanh cơ cấu chuyển động hoặc các vị trí cần kiểm tra sự hiện diện của sản phẩm.
- Chiều cao bảo vệ 1.023 mm, đáp ứng các khu vực cần phạm vi giám sát dài.
- Khoảng cách phát hiện tối đa 15 m giữa bộ phát và bộ thu.
- Hỗ trợ lựa chọn ngõ ra NPN hoặc PNP open collector.
- Có chức năng tự kiểm tra, reset, test ngoài và interlock.
- Hỗ trợ chống nhiễu khi sử dụng nhiều cảm biến trong cùng khu vực.
- Có thể kết nối chuỗi và giao tiếp RS485 trong hệ thống phù hợp.
- Vỏ nhôm chắc chắn, cấp bảo vệ IP65, IP67 và IP69K.
Nguyên lý hoạt động và tín hiệu đầu ra
SFL20-68 gồm một bộ phát và một bộ thu được lắp đối diện nhau. Bộ phát tạo các tia hồng ngoại tại nhiều trục quang học, trong khi bộ thu liên tục giám sát trạng thái của từng tia. Khi vật thể chắn tia, bộ thu xác định vị trí che khuất và xuất tín hiệu đến bộ điều khiển.
Cảm biến sử dụng LED hồng ngoại bước sóng 855 nm. Ngõ ra dạng transistor open collector cho phép lựa chọn cấu hình NPN hoặc PNP, thuận tiện khi tích hợp với PLC, bộ điều khiển máy hoặc mạch an toàn tương thích.
Model có chế độ hoạt động Light ON. Khi thiết kế mạch điều khiển, cần kiểm tra logic tín hiệu, kiểu ngõ ra, điện áp 24 VDC và yêu cầu reset của toàn bộ hệ thống trước khi đưa vào vận hành.
Chức năng hỗ trợ trong hệ thống tự động hóa
Reset, test và interlock
Ngõ vào reset và test cho phép kiểm tra trạng thái cảm biến cũng như quản lý việc khôi phục tín hiệu sau khi điều kiện che tia được xử lý. Chức năng interlock hỗ trợ duy trì trạng thái khóa theo cấu hình điều khiển, phù hợp với các ứng dụng cần xác nhận trước khi máy hoạt động trở lại.
Giảm độ phân giải và blanking cố định
Các chức năng reduced resolution và fixed blanking có thể được sử dụng trong những ứng dụng cần bỏ qua một số vùng hoặc điều chỉnh cách cảm biến phản ứng với vật thể. Việc cài đặt phải căn cứ vào yêu cầu an toàn thực tế và không được làm mất vùng bảo vệ cần thiết của máy.
Chống nhiễu và kết nối chuỗi
SFL20-68 hỗ trợ mutual interference prevention nhằm hạn chế ảnh hưởng giữa các cảm biến được lắp gần nhau. Chức năng series connection cho phép xây dựng cấu hình kết nối nối tiếp khi hệ thống và phụ kiện sử dụng đáp ứng yêu cầu tương thích.
Ứng dụng phù hợp
- Bảo vệ khu vực nguy hiểm quanh máy dập, máy cắt và máy gia công tự động.
- Giám sát cửa mở hoặc lối tiếp cận vào khu vực vận hành của máy.
- Phát hiện sản phẩm đi qua băng tải và kiểm tra vùng chuyển tiếp giữa các công đoạn.
- Kiểm soát vật thể trong dây chuyền đóng gói, cấp phôi và vận chuyển.
- Giám sát vùng có chiều cao lớn trong dây chuyền sản xuất tự động.
Model này đặc biệt phù hợp khi cần phạm vi bảo vệ cao hơn các cảm biến vùng có chiều cao ngắn, đồng thời vẫn cần khoảng cách lắp đặt giữa bộ phát và bộ thu lên đến 15 m.
Hướng dẫn lựa chọn và lắp đặt
Trước khi chọn SFL20-68, cần xác định chiều cao vùng cần bảo vệ, khoảng cách giữa bộ phát và bộ thu, kích thước nhỏ nhất của vật thể cần phát hiện và kiểu tín hiệu mà bộ điều khiển yêu cầu. Với model này, vùng bảo vệ cao 1.023 mm, bước quang học 15 mm và kích thước phát hiện tiêu chuẩn Ø20 mm.
- Lắp bộ phát và bộ thu đối diện, cùng hướng và không bị lệch trục.
- Đảm bảo toàn bộ vùng quang học cần bảo vệ nằm trong phạm vi hoạt động của cảm biến.
- Chọn giá đỡ bên hoặc giá đỡ trên/dưới phù hợp với kết cấu máy.
- Kiểm tra đúng cực nguồn 24 VDC trước khi cấp điện.
- Xác định cấu hình NPN hoặc PNP trước khi đấu vào PLC hay bộ điều khiển.
- Tránh để ánh sáng mạnh, bề mặt phản xạ hoặc kết cấu máy che khuất đường truyền giữa bộ phát và bộ thu.
- Thực hiện kiểm tra chức năng test, reset và trạng thái ngõ ra sau khi lắp đặt.
Phụ kiện tương thích
SFL20-68 có thể sử dụng các nhóm phụ kiện chuyên dụng cho dòng SFL, tùy theo phương án lắp đặt và kiểu đấu nối:
- Giá đỡ bên điều chỉnh BK-SFL-SA và giá đỡ bên BK-SFL-SF.
- Giá đỡ trên/dưới điều chỉnh BK-SFL-TBA và giá đỡ trên/dưới BK-SFL-TBF.
- Cáp kết nối, cáp nguồn – I/O và cáp kết nối chuỗi dành cho bộ phát hoặc bộ thu.
- Đèn ngõ ra cáp SFL-LC.
- Thiết bị LOTO SFL-LT và SFL-LT2.
- Bộ chuyển đổi USB sang giao tiếp nối tiếp SCM-SFL.
- Cáp chữ Y và các mẫu thử thuộc dòng SFL khi cần kiểm tra hoặc mở rộng cấu hình.
Lưu ý khi sử dụng
SFL20-68 là thiết bị phát hiện vùng thuộc hệ thống tự động hóa và cần được tích hợp cùng mạch điều khiển, thiết bị dừng máy và quy trình an toàn phù hợp. Không nên chỉ sử dụng tín hiệu cảm biến như biện pháp bảo vệ duy nhất nếu ứng dụng có nguy cơ gây thương tích.
Thiết bị được thiết kế để làm việc trong môi trường từ -10 đến 55°C, độ ẩm 35 đến 85%. Khi lắp trong môi trường có nước, bụi hoặc yêu cầu vệ sinh thường xuyên, cần sử dụng đúng phương án kết nối và lắp đặt để duy trì cấp bảo vệ IP65, IP67 hoặc IP69K của hệ thống.
Kích thước SFL20-68
Sơ đồ đấu nối SFL20-68
