Thông số kỹ thuật Cảm biến vùng an toàn SFLA14-87 Autonics
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | SFLA14-87 |
| Thương hiệu | Autonics |
| Loại sản phẩm | Cảm biến an toàn dạng rèm sáng |
| Phương pháp phát hiện | Thu – phát, sử dụng bộ phát và bộ thu |
| Khoảng cách phát hiện | Tối đa 10 m |
| Chiều cao vùng bảo vệ | 792 mm |
| Số trục quang học | 87 |
| Bước trục quang học | 9 mm |
| Kích thước vật phát hiện tiêu chuẩn | 14 mm |
| Vật thể phát hiện | Vật thể không trong suốt |
| Nguồn sáng | LED hồng ngoại, bước sóng 855 nm |
| Nguồn cấp | 24 VDC |
| Ngõ ra | NPN, PNP |
| Chế độ hoạt động | Light ON |
| Thời gian phản hồi | 32,3 ms hoặc 76,6 ms |
| Chức năng ngõ vào | Reset, EDM, External Test, Muting A, Muting B |
| Giao tiếp | RS-485 |
| Tiêu chuẩn an toàn | PL e/Category 4, SIL3, Type 4 ESPE |
| Chức năng bảo vệ | Bảo vệ ngắn mạch và bảo vệ ngược cực |
| Vật liệu vỏ | Nhôm |
| Kiểu kết nối | Giắc cắm |
| Kích thước tổng thể | 29 × 792 × 35 mm |
| Nhiệt độ môi trường | -10 đến 55°C |
| Độ ẩm môi trường | 35 đến 85% RH |
| Cấp bảo vệ | IP65, IP67, IP67G, IP69K |
| Phương pháp lắp đặt | Giá đỡ bên hoặc giá đỡ trên/dưới |
Khả năng bảo vệ của SFLA14-87 trong máy tự động

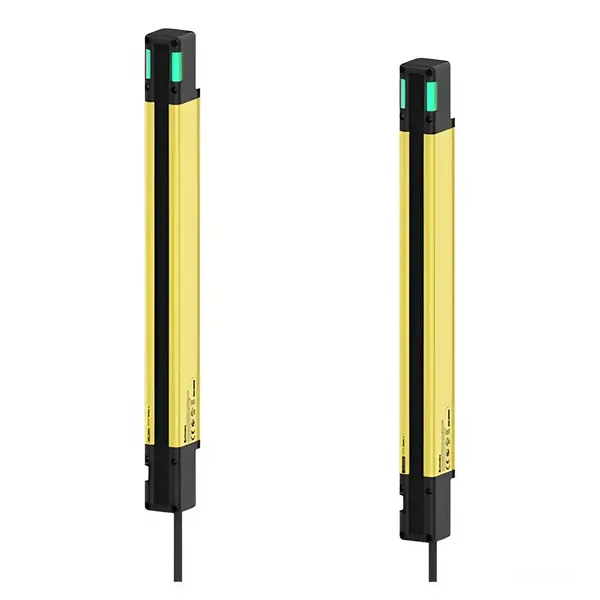

SFLA14-87 Autonics là cảm biến an toàn dạng rèm sáng thuộc dòng SFLA, sử dụng phương pháp thu – phát để tạo vùng giám sát cao 792 mm. Khi một vật thể không trong suốt đi vào vùng bảo vệ và làm gián đoạn các tia quang học, cảm biến sẽ phát tín hiệu đến mạch điều khiển an toàn để thực hiện thao tác dừng hoặc ngắt chu trình nguy hiểm.
Model này có kích thước vật thể phát hiện tiêu chuẩn 14 mm, phù hợp để bảo vệ người vận hành tại các khu vực có nguy cơ tiếp xúc với bộ phận chuyển động như máy dập, máy ép, máy gia công và dây chuyền tự động.
Thiết kế 87 trục quang học, vùng bảo vệ cao 792 mm
SFLA14-87 có 87 trục quang học với bước trục 9 mm. Chiều cao bảo vệ 792 mm giúp bao phủ khu vực thao tác tương đối lớn mà không cần sử dụng nhiều tầng cảm biến. Khoảng cách phát hiện tối đa 10 m cho phép bố trí bộ phát và bộ thu ở hai phía của khu vực nguy hiểm trong nhiều cấu hình máy khác nhau.
Đáp ứng yêu cầu an toàn cấp cao
Cảm biến hỗ trợ Performance Level PL e/Category 4, SIL3 và Type 4 ESPE. Đây là các cấp độ an toàn dành cho hệ thống bảo vệ máy có yêu cầu cao, trong đó cảm biến cần phối hợp với mạch điều khiển, thiết bị dừng khẩn cấp và cơ cấu chấp hành phù hợp.
Các chức năng như tự kiểm tra, interlock, EDM, reset, muting và override giúp SFLA14-87 có thể tích hợp vào những hệ thống máy cần kiểm soát trạng thái thiết bị bên ngoài cũng như quản lý việc khởi động lại sau khi vùng nguy hiểm được giải phóng.
Chức năng và khả năng kết nối
- Ngõ vào reset: hỗ trợ kiểm soát việc khởi động lại hệ thống sau khi cảm biến bị tác động.
- EDM: theo dõi trạng thái của thiết bị đóng cắt hoặc thiết bị đầu cuối trong mạch an toàn.
- External test: cho phép kiểm tra khả năng đáp ứng của hệ thống cảm biến từ bên ngoài.
- Muting A và Muting B: hỗ trợ tạm thời vô hiệu vùng phát hiện trong những công đoạn được kiểm soát, chẳng hạn khi vật liệu cần đi qua vùng bảo vệ.
- Fixed blanking và floating blanking: cho phép cấu hình vùng che phù hợp với một số kết cấu cố định hoặc vật thể chuyển động trong máy.
- Reduced resolution: hỗ trợ cấu hình phát hiện theo điều kiện vận hành cụ thể của thiết bị.
- Series connection: có thể kết nối nối tiếp các thiết bị tương thích trong cùng hệ thống.
- RS-485 và kết nối máy tính: phục vụ việc cài đặt, giám sát hoặc cấu hình theo hệ thống tương thích.
- PNP/NPN selection: thuận tiện khi kết nối với các loại mạch điều khiển khác nhau.
Ứng dụng thực tế
SFLA14-87 phù hợp với các vị trí cần kiểm soát lối vào hoặc khu vực thao tác quanh máy có bộ phận chuyển động. Một số ứng dụng tiêu biểu gồm:
- Bảo vệ khu vực cấp phôi và lấy sản phẩm của máy dập, máy ép hoặc máy gia công.
- Giám sát cửa vào của robot công nghiệp và dây chuyền tự động.
- Bảo vệ vùng thao tác của máy CNC, máy cắt và máy lắp ráp.
- Phát hiện người hoặc vật thể đi vào khu vực nguy hiểm của băng tải.
- Kiểm soát vị trí tay người trong các công đoạn lắp ráp bán tự động.
Với khả năng phát hiện vật thể không trong suốt có kích thước từ 14 mm theo cấu hình tiêu chuẩn, sản phẩm nên được lựa chọn dựa trên khoảng cách giữa các điểm nguy hiểm, tốc độ dừng máy và yêu cầu an toàn của toàn bộ hệ thống, không chỉ dựa trên chiều cao vùng bảo vệ.
Lưu ý khi lắp đặt và vận hành
- Bộ phát và bộ thu phải được căn chỉnh đúng trục quang học, cố định chắc chắn và không bị rung trong quá trình máy hoạt động.
- Không để vật cản cố định, bề mặt phản xạ mạnh hoặc nguồn sáng gây nhiễu nằm trong vùng truyền quang học.
- Cần xác định khoảng cách an toàn giữa rèm sáng và điểm nguy hiểm theo thời gian dừng thực tế của máy.
- Chọn đúng loại cáp, đầu nối và giá đỡ tương thích với bộ phát, bộ thu của dòng SFLA.
- Đấu nối nguồn 24 VDC đúng cực; việc lựa chọn NPN hoặc PNP phải phù hợp với mạch điều khiển của máy.
- Chức năng muting, override hoặc blanking chỉ nên được sử dụng khi đã đánh giá đầy đủ rủi ro và có biện pháp ngăn ngừa việc vô hiệu hóa bảo vệ ngoài ý muốn.
- Kiểm tra chức năng dừng máy, reset, EDM và tín hiệu cảnh báo trước khi đưa hệ thống vào vận hành chính thức.
- Vệ sinh bề mặt quang học định kỳ để hạn chế bụi bẩn làm suy giảm tín hiệu thu – phát.
Phụ kiện tương thích cho SFLA14-87
Tùy phương án lắp đặt và kết nối, SFLA14-87 có thể sử dụng các nhóm phụ kiện tương thích như giá đỡ bên, giá đỡ trên/dưới, cáp nguồn – I/O, cáp kết nối bộ phát/bộ thu, đầu nối series, thiết bị LOTO, đèn ngõ ra, cáp chữ Y và bộ chuyển đổi USB sang giao tiếp nối tiếp chuyên dụng cho dòng SFL/SFLA.
Khi thay thế hoặc bổ sung phụ kiện, cần xác định rõ phụ kiện dành cho bộ phát hay bộ thu, kiểu đầu nối và chiều dài cáp để tránh đấu nối không tương thích.
Kích thước SFLA14-87
Sơ đồ đấu nối SFLA14-87
