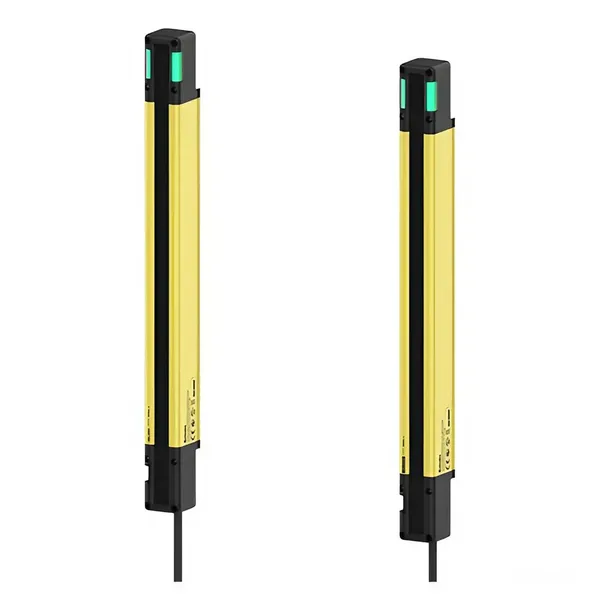

Cảm biến vùng an toàn Autonics SFL30-42, khoảng cách 15 m

Thông số kỹ thuật Cảm biến vùng an toàn SFL30-42 Autonics

SFL30-42 Autonics là gì?

SFL30-42 Autonics là cảm biến vùng an toàn dạng thu – phát, được dùng để giám sát khu vực nguy hiểm quanh máy móc và dây chuyền tự động. Thiết bị gồm bộ phát và bộ thu đặt đối diện nhau. Khi vật thể đi vào vùng tia quang học, tín hiệu đầu ra sẽ thay đổi để gửi về mạch điều khiển hoặc hệ thống dừng an toàn.

Model này có 42 trục quang học, chiều cao bảo vệ 1.043 mm và khoảng cách làm việc tối đa 15 m. Với kích thước vật thể phát hiện tiêu chuẩn 30 mm, SFL30-42 phù hợp cho các vị trí cần kiểm soát người hoặc vật thể đi qua khu vực nguy hiểm của máy.

Nguyên lý hoạt động và phạm vi bảo vệ

Bộ phát tạo ra các tia hồng ngoại ở bước sóng 855 nm truyền đến bộ thu. Các tia được bố trí liên tiếp theo chiều dài cảm biến để hình thành một màn chắn quang học. Khi một hoặc nhiều tia bị che khuất bởi vật thể không trong suốt, cảm biến sẽ phát hiện trạng thái xâm nhập và truyền tín hiệu đến bộ điều khiển.

• Chiều cao vùng bảo vệ: 1.043 mm.
• Bước giữa các trục quang học: 25 mm.
• Kích thước vật thể phát hiện tiêu chuẩn: 30 mm.
• Khoảng cách giữa bộ phát và bộ thu: tối đa 15 m.

Khoảng cách lắp đặt thực tế cần bảo đảm bộ thu nhận được tín hiệu ổn định từ bộ phát trong toàn bộ vùng bảo vệ. Hai thanh cảm biến phải được căn chỉnh đúng hướng và song song để tránh phát sinh vùng chết hoặc tín hiệu không ổn định.

Chức năng hỗ trợ cho hệ thống an toàn

SFL30-42 được trang bị nhiều chức năng phục vụ việc tích hợp vào hệ thống điều khiển máy:

• Reset input: hỗ trợ đưa hệ thống về trạng thái hoạt động sau khi điều kiện an toàn được khôi phục.
• Test input: cho phép thực hiện kiểm tra hoạt động từ bên ngoài.
• PNP/NPN selection: lựa chọn kiểu tín hiệu ngõ ra phù hợp với mạch điều khiển.
• Mutual interference prevention: hạn chế ảnh hưởng khi bố trí nhiều cảm biến gần nhau.
• Fixed blanking và reduced resolution: hỗ trợ xử lý các điều kiện lắp đặt đặc thù khi có vùng hoặc vật thể cố định trong khu vực phát hiện.
• Interlock: hỗ trợ giữ trạng thái chờ reset trong các điều kiện cần kiểm soát.
• Series connection: cho phép kết nối theo chuỗi trong cấu hình tương thích.
• PC connection và RS485: phục vụ kết nối, giám sát hoặc cài đặt thông qua giao tiếp tương ứng.
• Self-test: kiểm tra trạng thái hoạt động của cảm biến.

Ngõ ra và khả năng kết nối

Model SFL30-42 sử dụng ngõ ra dạng NPN open collector và PNP open collector. Việc lựa chọn kiểu tín hiệu cần phù hợp với đầu vào của PLC, bộ điều khiển an toàn hoặc thiết bị trung gian trong hệ thống.

Cảm biến sử dụng nguồn 24 VDC và kiểu kết nối bằng giắc cắm. Khi lắp đặt, cần sử dụng đúng loại cáp cho bộ phát và bộ thu, kiểm tra cực tính nguồn, tín hiệu điều khiển Reset/Test và dây tín hiệu ngõ ra trước khi cấp điện.

Các điểm cần kiểm tra khi đấu nối

• Xác định mạch điều khiển sử dụng tín hiệu PNP hay NPN.
• Đảm bảo nguồn cấp ổn định ở mức 24 VDC.
• Đấu riêng và đúng chức năng cho các ngõ vào Reset và Test nếu sử dụng.
• Kiểm tra tình trạng dây dẫn, đầu nối và khả năng chống nhiễu trong môi trường công nghiệp.
• Thực hiện kiểm tra chức năng dừng máy sau khi hoàn tất lắp đặt.

Môi trường lắp đặt và độ bền bảo vệ

Vỏ cảm biến bằng nhôm, kích thước tổng thể 29 × 1.043 × 35 mm, phù hợp với các vị trí lắp đặt có chiều cao bảo vệ lớn nhưng không gian ngang hạn chế. SFL30-42 có các cấp bảo vệ IP65, IP67 và IP69K, giúp thiết bị thích hợp với nhiều môi trường có bụi, hơi ẩm hoặc yêu cầu vệ sinh thiết bị.

Thiết bị làm việc trong dải nhiệt độ từ -10 đến 55°C và độ ẩm từ 35 đến 85% RH. Cường độ ánh sáng môi trường cho phép tối đa là 3.000 lux đối với ánh sáng đèn sợi đốt và 10.000 lux đối với ánh sáng mặt trời. Khi lắp ngoài trời hoặc tại nơi có nguồn sáng mạnh chiếu trực tiếp, cần bố trí bộ phát và bộ thu tránh hướng ánh sáng gây nhiễu.

Ứng dụng thực tế của SFL30-42

• Bảo vệ khu vực thao tác của máy dập, máy gia công và máy tự động.
• Giám sát cửa ra vào hoặc lối tiếp cận vùng nguy hiểm của dây chuyền.
• Phát hiện người hoặc vật thể đi qua khu vực cấp phôi, lấy sản phẩm.
• Bảo vệ vùng làm việc của robot công nghiệp và hệ thống vận chuyển tự động.
• Kiểm soát vùng mở của máy đóng gói, máy lắp ráp và thiết bị sản xuất liên tục.

Phụ kiện tương thích cho SFL30-42

SFL30-42 không đi kèm phụ kiện tiêu chuẩn. Tùy phương án lắp đặt và cấu hình hệ thống, có thể lựa chọn các nhóm phụ kiện tương thích như:

• Giá đỡ bên loại điều chỉnh hoặc cố định.
• Giá đỡ trên/dưới loại điều chỉnh hoặc cố định.
• Cáp nguồn và cáp I/O cho bộ phát, bộ thu.
• Cáp kết nối dạng giắc và cáp kết nối series.
• Thiết bị khóa LOTO.
• Đèn ngõ ra cáp.
• Cáp chữ Y và cáp rút gọn chữ Y.
• Bộ chuyển đổi USB sang giao tiếp nối tiếp chuyên dụng cho dòng SFL/SFLA.
• Mẫu thử dùng để kiểm tra vùng phát hiện.

Lưu ý khi chọn và vận hành cảm biến SFL30-42

SFL30-42 là model có chiều cao bảo vệ 1.043 mm và khoảng cách phát hiện tối đa 15 m. Khi lựa chọn, cần đối chiếu chiều cao vùng nguy hiểm, kích thước vật thể cần phát hiện, khoảng cách giữa bộ phát và bộ thu, kiểu tín hiệu PNP/NPN và phương án đấu nối với bộ điều khiển.

• Không sử dụng cảm biến nếu chiều cao bảo vệ 1.043 mm không bao phủ toàn bộ khu vực cần giám sát.
• Căn chỉnh chính xác bộ phát và bộ thu trước khi đưa máy vào vận hành.
• Không che khuất hoặc làm bẩn bề mặt quang học của hai thanh cảm biến.
• Kiểm tra chức năng phát hiện, Reset, Test và dừng máy theo kế hoạch bảo trì.
• Không tự ý thay đổi chức năng an toàn nếu chưa đánh giá ảnh hưởng đến toàn bộ hệ thống máy.
• Sử dụng đúng giá đỡ và cáp kết nối phù hợp với cách lắp đặt thực tế.

Kích thước SFL30-42

Sơ đồ đấu nối SFL30-42
