Thông số kỹ thuật PSN17-8DN2-F Autonics
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | PSN17-8DN2-F |
| Hãng sản xuất | Autonics |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng từ |
| Khoảng cách phát hiện | 8 mm |
| Loại cảm biến | Không che chắn (Non-shielded) |
| Đối tượng phát hiện | Kim loại màu |
| Nguồn cấp | 12–24 VDC |
| Ngõ ra | NPN |
| Chế độ hoạt động | NC |
| Kiểu đấu nối | Dây liền |
| Số dây | 3 dây |
| Chiều dài cáp | 2 m |
| Tần số đáp ứng | 200 Hz |
| Dòng điện tiêu thụ tối đa | 10 mA |
| Dòng tải tối đa | 200 mA |
| Điện áp dư tối đa | 1,5 V |
| Kích thước | W18 × H35,6 × D18 mm |
| Hình dạng | Loại hình chữ nhật |
| Hướng phát hiện | Phía trước |
| Kiểu lắp đặt | Lắp gá |
| Phụ kiện đi kèm | Gá lắp |
| Hiển thị | Đèn LED |
| Chất liệu vỏ | Nhựa |
| Cấp bảo vệ | IP67 |
| Nhiệt độ môi trường | -25 đến 70°C |
| Độ ẩm môi trường | 35–95% |
| Chức năng bảo vệ | Bảo vệ ngắn mạch tải, quá tải và phân cực ngược |
| Tiêu chuẩn | CE, EAC |
| Khối lượng | Khoảng 70 g |
Đặc điểm của cảm biến tiệm cận PSN17-8DN2-F

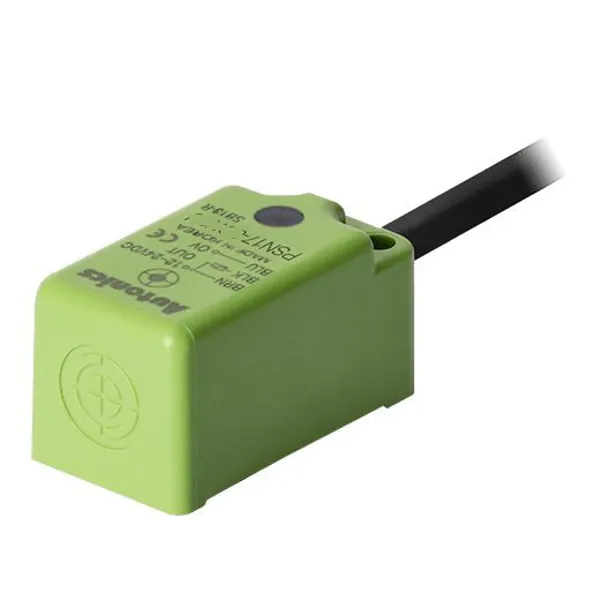

PSN17-8DN2-F là cảm biến tiệm cận cảm ứng từ Autonics dạng hình chữ nhật, sử dụng nguồn điện một chiều 12–24 VDC và ngõ ra transistor NPN. Thiết bị phát hiện sự xuất hiện của vật kim loại trong phạm vi 8 mm mà không cần tiếp xúc trực tiếp, phù hợp với các cơ cấu máy cần giám sát vị trí hoặc trạng thái chuyển động.
Model này thuộc loại non-shielded, có khoảng cách phát hiện danh định 8 mm và hướng phát hiện ở phía trước. Thiết kế nhỏ gọn W18 × H35,6 × D18 mm giúp cảm biến phù hợp với các vị trí lắp đặt hạn chế không gian. Cáp dài 2 m được đấu sẵn, thuận tiện khi triển khai trên máy móc và dây chuyền tự động hóa.
Ngõ ra NPN, chế độ thường đóng NC
PSN17-8DN2-F sử dụng ngõ ra NPN và chế độ hoạt động NC. Khi tích hợp với PLC hoặc mạch điều khiển, cần kiểm tra loại ngõ vào tương thích trước khi đấu nối. Cảm biến có tải tối đa 200 mA, điện áp dư tối đa 1,5 V và dòng điện tiêu thụ tối đa 10 mA.
Thiết bị có cấu hình 3 dây, cáp liền dài 2 m và đèn LED hiển thị trạng thái hoạt động. Các đặc điểm này giúp người vận hành dễ kiểm tra nhanh tình trạng cấp nguồn cũng như tín hiệu cảm biến trong quá trình chạy thử và bảo trì.
Ứng dụng thực tế
- Phát hiện vị trí của chi tiết kim loại trên máy tự động.
- Giám sát vị trí cơ cấu trượt, cơ cấu nâng hạ và cơ cấu chấp hành.
- Xác nhận trạng thái đóng hoặc mở của cơ cấu máy.
- Đếm và kiểm tra vật thể kim loại trên dây chuyền sản xuất.
- Ứng dụng trong máy đóng gói, máy gia công, băng tải và hệ thống điều khiển dùng PLC.
Lưu ý khi lắp đặt và sử dụng
- Đấu đúng nguồn 12–24 VDC và kiểm tra cực tính trước khi cấp điện.
- Do là phiên bản ngõ ra NPN, cần sử dụng với mạch hoặc ngõ vào PLC phù hợp.
- Model có chế độ NC, vì vậy cần xác định đúng logic tín hiệu khi thiết kế chương trình điều khiển.
- Đây là cảm biến loại không che chắn; khi lắp đặt cần giữ khoảng cách phù hợp với các vật kim loại lân cận để hạn chế phát hiện sai.
- Không kéo căng, bẻ gập mạnh hoặc đặt cáp gần nguồn gây nhiễu điện từ công suất lớn.
- Cấp bảo vệ IP67 giúp thiết bị chống bụi và nước trong điều kiện phù hợp, nhưng không nên ngâm lâu trong nước hoặc sử dụng ngoài giới hạn nhiệt độ cho phép.
- Sử dụng gá đi kèm để cố định chắc thân cảm biến, tránh rung động làm thay đổi vị trí phát hiện.
Thông tin sản phẩm
PSN17-8DN2-F Autonics phù hợp với các hệ thống cần phát hiện kim loại không tiếp xúc, tín hiệu NPN thường đóng và khoảng cách cảm nhận 8 mm. Khi lựa chọn thay thế, cần đối chiếu đầy đủ mã model, loại ngõ ra NPN, chế độ NC, kiểu đấu dây, khoảng cách phát hiện và kích thước lắp đặt để bảo đảm tương thích với thiết bị hiện có.
