Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | PRT08-1.5DO |
| Hãng sản xuất | Autonics |
| Dòng sản phẩm | PR Series |
| Loại cảm biến | Cảm biến tiệm cận điện cảm dạng trụ |
| Kiểu kết nối | DC 2 dây |
| Trạng thái ngõ ra | Normally Open (NO) |
| Kiểu lắp | Flush |
| Kích thước ren | M8 × 1 |
| Khoảng cách phát hiện | 1,5 mm |
| Khoảng cách cài đặt khuyến nghị | 0–1,05 mm |
| Vật thể phát hiện tiêu chuẩn | Sắt 8 × 8 × 1 mm |
| Tần số đáp ứng | 1,5 kHz |
| Nguồn cấp định mức | 12–24 VDC |
| Điện áp hoạt động | 10–30 VDC |
| Dòng tải | 2–100 mA |
| Dòng rò | Tối đa 0,6 mA |
| Điện áp dư | Tối đa 3,5 V |
| Đèn báo hoạt động | LED đỏ |
| Mạch bảo vệ | Chống surge, quá dòng/ngắn mạch ngõ ra và đảo cực nguồn |
| Nhiệt độ hoạt động | -25 đến 70°C |
| Cấp bảo vệ | IP67 |
| Kiểu kết nối cơ khí | Cáp liền |
| Đường kính cáp | Khoảng Ø3,5 mm |
| Chiều dài cáp | 2 m |
| Vật liệu thân và đai ốc | Đồng thau mạ niken |
| Vật liệu mặt phát hiện | PBT |
| Khối lượng thiết bị | Khoảng 52 g |
Đặc điểm của cảm biến tiệm cận Autonics PRT08-1.5DO
Autonics PRT08-1.5DO là cảm biến tiệm cận điện cảm dạng trụ, thân ren M8 × 1, dùng để phát hiện vật thể kim loại mà không cần tiếp xúc trực tiếp. Model này thuộc dòng PR Series, có kiểu lắp Flush, khoảng cách phát hiện danh định 1,5 mm và tần số đáp ứng lên đến 1,5 kHz.
Đây là phiên bản DC 2 dây, ngõ ra thường mở NO. Khi vật thể kim loại đi vào vùng phát hiện, cảm biến chuyển sang trạng thái dẫn dòng qua tải. Khi không có vật thể, ngõ ra trở về trạng thái OFF.
- Thiết kế nhỏ gọn với thân ren M8.
- Kiểu lắp Flush, phù hợp với các vị trí cần lắp đầu cảm biến ngang với bề mặt gá.
- Phát hiện ổn định các vật thể bằng kim loại, đặc biệt là sắt.
- Tần số đáp ứng 1,5 kHz, phù hợp với cơ cấu chuyển động hoặc đếm chi tiết ở tốc độ tương đối cao.
- Thân cảm biến đạt cấp bảo vệ IP67.
- Tích hợp bảo vệ quá dòng, ngắn mạch ngõ ra, surge và đảo cực nguồn.
Nguyên lý hoạt động và cách đấu dây
PRT08-1.5DO sử dụng nguyên lý cảm ứng điện từ để nhận biết vật thể kim loại. Khi kim loại tiến vào vùng từ trường của mặt cảm biến, mạch điện tử bên trong thay đổi trạng thái và cho dòng điện đi qua tải.
Do là cảm biến DC 2 dây, cảm biến và tải phải được mắc nối tiếp trong cùng một mạch. Model này không sử dụng sơ đồ NPN hoặc PNP 3 dây thông thường.
| Màu dây | Chức năng |
|---|---|
| Nâu | Kết nối về cực dương nguồn +V |
| Xanh dương | Đường về qua tải hoặc 0 V theo mạch DC 2 dây |
Khi kết nối với PLC hoặc tải điện tử, cần kiểm tra các điều kiện đầu vào trước khi lắp đặt:
- Dòng tải phải nằm trong khoảng 2–100 mA.
- Dòng rò khi cảm biến OFF có thể lên đến 0,6 mA.
- Điện áp dư trên cảm biến khi ON có thể đạt tối đa 3,5 V.
- Không sử dụng sơ đồ đấu dây của cảm biến 3 dây cho model này.
Khoảng cách phát hiện và yêu cầu lắp đặt
Khoảng cách phát hiện danh định của PRT08-1.5DO là 1,5 mm, được xác định với vật chuẩn bằng sắt có kích thước 8 × 8 × 1 mm. Trong thiết kế máy, nên đặt vật thể trong vùng cài đặt từ 0 đến 1,05 mm để tăng độ ổn định và dự phòng cho sai số cơ khí, rung động hoặc thay đổi vị trí phôi.
Khoảng cách thực tế có thể thay đổi tùy theo vật liệu, kích thước, độ dày và hướng tiếp cận của vật thể. Với các kim loại khác sắt hoặc chi tiết có kích thước nhỏ hơn vật chuẩn, cần kiểm tra trực tiếp trên cơ cấu thực tế trước khi đưa vào vận hành.
Kiểu lắp Flush cho phép mặt cảm biến được lắp ngang với bề mặt gá kim loại trong điều kiện tuân thủ khoảng cách và yêu cầu lắp đặt phù hợp. Flush không có nghĩa là cảm biến có thể đặt tùy ý trong mọi khối kim loại mà không ảnh hưởng đến khả năng phát hiện.
Ứng dụng phù hợp
Với kích thước M8, kiểu lắp Flush và khoảng cách phát hiện ngắn, PRT08-1.5DO phù hợp với các cơ cấu máy có không gian hạn chế và cần phát hiện vật thể kim loại ở khoảng cách gần.
- Kiểm tra phôi thép trên đồ gá trước khi kẹp hoặc gia công.
- Phát hiện vị trí bàn trượt, cơ cấu chấp hành và chi tiết chuyển động.
- Nhận biết cam, bánh răng hoặc bộ phận quay bằng kim loại.
- Đếm chi tiết kim loại nhỏ trên máy lắp ráp và máy cấp phôi.
- Thay thế công tắc hành trình trong các cơ cấu cần phát hiện không tiếp xúc.
Tần số đáp ứng 1,5 kHz hỗ trợ các ứng dụng phát hiện nhanh, tuy nhiên tốc độ đếm thực tế còn phụ thuộc vào kích thước vật thể, thời gian vật thể nằm trong vùng cảm biến, khoảng cách giữa các chi tiết và khả năng xử lý xung của PLC.
So sánh với các model gần trong dòng PR
| Model | Kiểu dây | Ngõ ra | Kiểu lắp | Khoảng cách |
|---|---|---|---|---|
| PRT08-1.5DO | DC 2 dây | NO | Flush | 1,5 mm |
| PRT08-1.5DC | DC 2 dây | NC | Flush | 1,5 mm |
| PR08-1.5DN | DC 3 dây | NPN NO | Flush | 1,5 mm |
| PRT08-2DO | DC 2 dây | NO | Non-flush | 2 mm |
PRT08-1.5DO và PRT08-2DO đều là cảm biến DC 2 dây thường mở nhưng khác nhau về kiểu lắp, khoảng cách phát hiện và tần số đáp ứng. PRT08-1.5DO là loại Flush với khoảng cách 1,5 mm, trong khi PRT08-2DO là loại Non-flush với khoảng cách 2 mm.
Nếu hệ thống yêu cầu cảm biến NPN hoặc PNP 3 dây, không nên thay trực tiếp bằng PRT08-1.5DO. Ngược lại, khi cần cảm biến DC 2 dây thường đóng, model PRT08-1.5DC sẽ phù hợp hơn.
Lưu ý khi sử dụng PRT08-1.5DO
- Chỉ cấp nguồn DC trong phạm vi điện áp hoạt động 10–30 VDC; nguồn định mức là 12–24 VDC.
- Không dùng tải nhỏ hơn 2 mA hoặc vượt quá 100 mA.
- Kiểm tra dòng rò 0,6 mA khi kết nối với đầu vào PLC có dòng duy trì rất thấp.
- Tính đến điện áp dư tối đa 3,5 V khi lựa chọn tải.
- Không để dây cảm biến chạy song song quá gần dây động lực, dây biến tần hoặc đường điện áp cao.
- Khi lắp nhiều cảm biến gần nhau, cần bảo đảm khoảng cách phù hợp để hạn chế ảnh hưởng lẫn nhau.
- Không sử dụng mặt cảm biến làm cơ cấu chặn cơ khí hoặc để vật thể va đập trực tiếp vào mặt PBT.
- Sau khi cấp nguồn, nên chờ khoảng 0,8 giây trước khi sử dụng tín hiệu cảm biến làm điều kiện điều khiển máy.
- IP67 phù hợp với bụi và nước trong điều kiện công nghiệp thông thường, nhưng không đồng nghĩa với khả năng chịu mọi loại dầu hoặc hóa chất.
Khi nào nên chọn PRT08-1.5DO?
Autonics PRT08-1.5DO là lựa chọn phù hợp khi cần cảm biến tiệm cận điện cảm nhỏ gọn, thân M8, kiểu lắp Flush, nguồn 12–24 VDC, ngõ ra thường mở và kết nối DC 2 dây. Model này đặc biệt thích hợp cho việc phát hiện các chi tiết kim loại ở khoảng cách làm việc khoảng 1 mm trong máy tự động hóa, đồ gá và cơ cấu cơ khí nhỏ.

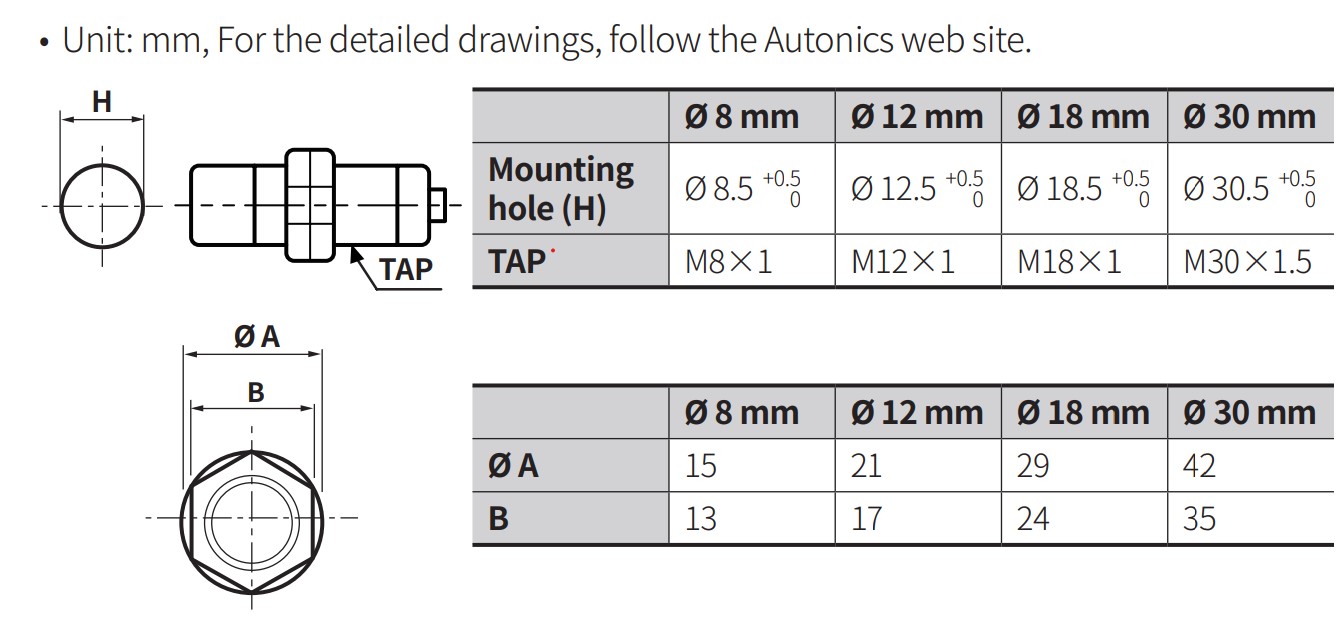

Kích thước PRT08-1.5DO
