Thông số kỹ thuật cảm biến tiệm cận PRDT08-4DO Autonics
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | PRDT08-4DO |
| Thương hiệu | Autonics |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng từ, dạng trụ có ren |
| Kích thước thân | M8 |
| Khoảng cách phát hiện | 4 mm |
| Hướng phát hiện | Phía trước |
| Kiểu chống nhiễu | Không chống nhiễu, non-shielded |
| Nguồn cấp | 12–24 VDC |
| Ngõ ra | DC 2 dây |
| Chế độ hoạt động | NO, thường hở |
| Dòng tải tối đa | 100 mA |
| Điện áp dư tối đa | 3,5 V |
| Tần số đáp ứng | 800 Hz |
| Kiểu đấu nối | Dây liền, cáp dài 2 m |
| Vật liệu vỏ | Thép không gỉ SUS303 |
| Đèn báo | LED indicator |
| Đối tượng phát hiện | Kim loại đen và kim loại màu |
| Kích thước vật thể chuẩn | 12 × 12 × 1 mm, sắt |
| Kiểu lắp đặt | Lắp xuyên qua lỗ, dạng lắp lồi |
| Chiều dài phần ren | 24 mm |
| Chiều dài thân | 46 mm |
| Chức năng bảo vệ | Bảo vệ quá tải, phân cực ngược và đột biến điện |
| Cấp bảo vệ | IP67 |
| Nhiệt độ môi trường | -25 đến 70°C |
| Độ ẩm môi trường | 35–95% |
| Khối lượng | Khoảng 43 g |
| Tiêu chuẩn | CE, EAC |
PRDT08-4DO là cảm biến gì?

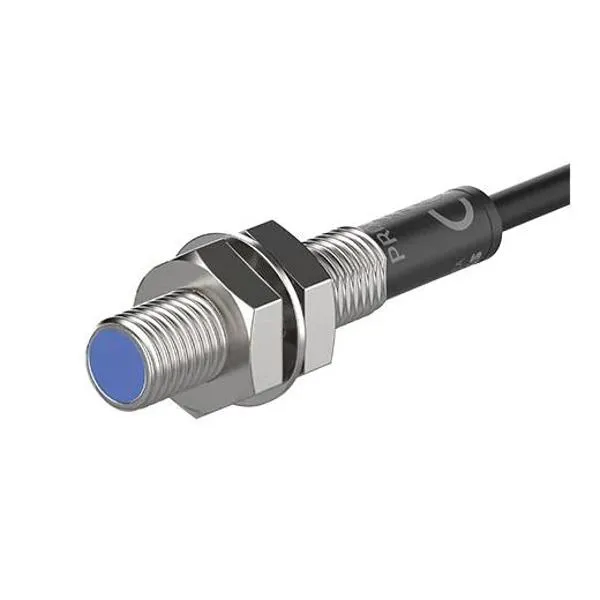

PRDT08-4DO Autonics là cảm biến tiệm cận cảm ứng từ dạng trụ ren M8, dùng để phát hiện vật thể kim loại mà không cần tiếp xúc trực tiếp. Model có khoảng cách phát hiện danh định 4 mm, ngõ ra DC 2 dây và chế độ hoạt động NO thường hở.
Cảm biến tạo vùng phát hiện ở phía trước đầu dò. Khi vật thể kim loại đi vào vùng này, trạng thái ngõ ra thay đổi để truyền tín hiệu đến mạch điều khiển, bộ đếm, rơ-le hoặc thiết bị tự động hóa tương thích.
Đặc điểm phù hợp cho hệ thống tự động hóa
- Thân M8 nhỏ gọn: thích hợp lắp trên cơ cấu máy có không gian hạn chế.
- Khoảng cách phát hiện 4 mm: phù hợp với các thao tác nhận biết vị trí, giới hạn hành trình và đếm sản phẩm kim loại.
- Tần số đáp ứng 800 Hz: hỗ trợ phát hiện vật thể chuyển động với tốc độ lặp lại cao trong phạm vi ứng dụng phù hợp.
- Vỏ SUS303: tăng độ bền cơ học và khả năng chống ăn mòn trong môi trường công nghiệp.
- Cấp bảo vệ IP67: bảo vệ cảm biến trước bụi và nước khi được lắp đặt đúng cách.
- Đèn LED chỉ thị: giúp quan sát nhanh trạng thái phát hiện trong quá trình lắp đặt và kiểm tra máy.
Ngõ ra 2 dây và những điểm cần lưu ý khi kết nối
PRDT08-4DO sử dụng ngõ ra DC 2 dây, nguồn cấp 12–24 VDC và dòng tải tối đa 100 mA. Khi kết nối với tải hoặc ngõ vào bộ điều khiển, cần kiểm tra dòng tải cho phép, điện áp dư tối đa 3,5 V và sơ đồ đấu dây của thiết bị nhận tín hiệu.
Do là cảm biến 2 dây, sản phẩm được đấu nối nối tiếp với mạch tải. Không nên cấp nguồn hoặc đấu dây theo cách của cảm biến 3 dây nếu chưa xác định đúng sơ đồ kết nối. Trước khi đưa vào vận hành, cần kiểm tra cực tính nguồn, điện áp làm việc và khả năng tương thích của ngõ vào PLC hoặc mạch điều khiển.
Chế độ NO thường hở
Ở trạng thái bình thường, ngõ ra của cảm biến không kích hoạt. Khi phát hiện vật thể kim loại trong khoảng cách cho phép, ngõ ra chuyển sang trạng thái dẫn để tạo tín hiệu điều khiển. Cấu hình này phù hợp với các ứng dụng cần phát hiện sự xuất hiện của chi tiết hoặc xác nhận vị trí cơ cấu.
Lắp đặt cảm biến PRDT08-4DO đúng cách
PRDT08-4DO là loại non-shielded, vì vậy cần bố trí khoảng hở phù hợp quanh đầu cảm biến và tránh đặt quá gần các vật thể kim loại cố định không nằm trong mục tiêu phát hiện. Việc lắp đặt sát các chi tiết kim loại có thể làm thay đổi vùng cảm ứng hoặc gây phát hiện ngoài ý muốn.
- Lắp đầu cảm biến hướng trực tiếp về phía vật thể cần phát hiện.
- Giữ khoảng cách giữa cảm biến và vật thể trong giới hạn phát hiện 4 mm.
- Cố định cảm biến chắc chắn bằng đai ốc, tránh rung động làm thay đổi vị trí đầu dò.
- Không siết quá lực lên phần ren và thân cảm biến.
- Bố trí dây cáp tránh cạnh sắc, nguồn nhiệt cao và các vị trí dễ bị kéo căng.
- Sau khi đấu nối, kiểm tra đèn LED và tín hiệu ngõ ra trước khi chạy máy.
Ứng dụng của cảm biến tiệm cận PRDT08-4DO
Với kích thước M8, khoảng cách phát hiện 4 mm và tần số đáp ứng 800 Hz, model này có thể được sử dụng trong các bài toán phát hiện kim loại tại máy tự động như:
- Phát hiện vị trí cuối hành trình của cơ cấu trượt, xy lanh hoặc bàn máy.
- Đếm chi tiết kim loại trên dây chuyền sản xuất.
- Xác nhận sự có mặt của phôi trước công đoạn gia công hoặc lắp ráp.
- Giám sát vị trí bánh răng, cam, đĩa quay hoặc bộ phận chuyển động bằng kim loại.
- Phát hiện trạng thái đóng, mở của cơ cấu máy.
- Làm tín hiệu đầu vào cho PLC, bộ điều khiển máy và mạch tự động hóa DC tương thích.
Môi trường sử dụng và bảo trì
Cảm biến có cấp bảo vệ IP67 và dải nhiệt độ hoạt động từ -25 đến 70°C, phù hợp với nhiều môi trường máy móc công nghiệp có bụi hoặc hơi ẩm. Tuy nhiên, vị trí lắp đặt vẫn cần hạn chế va đập trực tiếp, rung động quá mức, hóa chất không tương thích và nhiệt độ vượt quá giới hạn cho phép.
Trong quá trình bảo trì, nên vệ sinh đầu cảm biến, kiểm tra độ chắc của đai ốc, tình trạng lớp vỏ và dây cáp. Nếu khoảng cách phát hiện thay đổi bất thường hoặc đèn LED không hoạt động, cần kiểm tra lần lượt nguồn cấp 12–24 VDC, cực tính, tải kết nối và vị trí lắp đặt.
