Thông số kỹ thuật PRCMT30-15DO-I Autonics
| Thông số | Giá trị |
|---|---|
| Model | PRCMT30-15DO-I |
| Hãng sản xuất | Autonics |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng từ |
| Kiểu thân | Hình trụ có ren, kích thước M30 |
| Khoảng cách phát hiện | 15 mm |
| Kiểu cảm biến | Không được che chắn (Non-shielded) |
| Đối tượng phát hiện | Kim loại đen và kim loại màu |
| Nguồn cấp | 12–24 VDC |
| Kiểu ngõ ra | DC 2 dây |
| Chế độ hoạt động | NO – thường mở |
| Tần số đáp ứng | 200 Hz |
| Dòng tải tối đa | 100 mA |
| Điện áp dư tối đa | 3,5 V |
| Kiểu kết nối | Giắc cắm |
| Hướng phát hiện | Mặt trước |
| Chiều dài thân | 63,8 mm |
| Chiều dài phần ren | 28 mm |
| Vật liệu vỏ | Đồng thau |
| Đèn báo | LED indicator |
| Cấp bảo vệ | IP67 |
| Nhiệt độ môi trường | -25 đến 70°C |
| Độ ẩm môi trường | 35–95% |
| Chức năng bảo vệ | Bảo vệ quá tải và đột biến điện |
| Tiêu chuẩn | CE, EAC |
| Khối lượng | Khoảng 154 g |
Đặc điểm của cảm biến tiệm cận PRCMT30-15DO-I

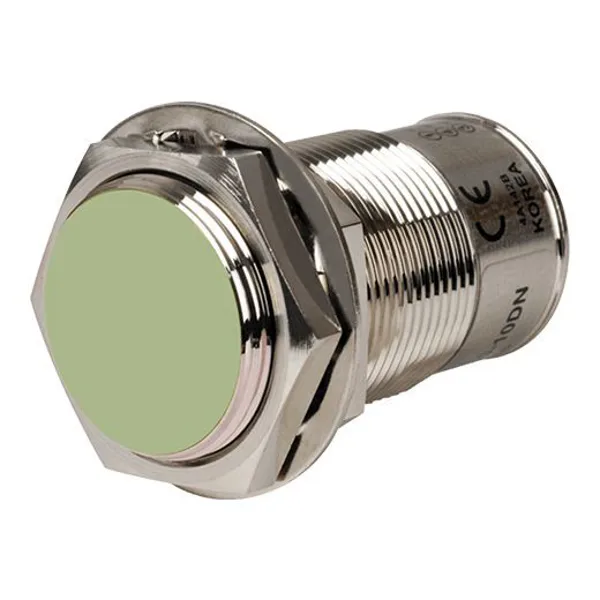

PRCMT30-15DO-I Autonics là cảm biến tiệm cận cảm ứng từ dạng trụ ren M30, dùng để phát hiện vật thể kim loại mà không cần tiếp xúc trực tiếp. Với khoảng cách phát hiện danh định 15 mm, model này phù hợp cho các vị trí cần nhận biết sự xuất hiện, vị trí hoặc chuyển động của chi tiết kim loại trong máy tự động.
Đây là phiên bản DC 2 dây, thường mở (NO). Khi vật thể kim loại đi vào vùng cảm nhận, cảm biến thay đổi trạng thái dẫn điện để gửi tín hiệu đến mạch điều khiển, rơ-le hoặc ngõ vào phù hợp của PLC.
- Thân cảm biến ren M30, thuận tiện cố định bằng đai ốc trong tủ máy và cơ cấu tự động.
- Khoảng cách phát hiện 15 mm, đáp ứng nhu cầu giám sát vật thể ở khoảng cách tương đối lớn đối với cảm biến dạng trụ.
- Ngõ ra DC 2 dây, thường mở, phù hợp với các mạch điều khiển sử dụng nguồn một chiều 12–24 VDC.
- Tần số đáp ứng 200 Hz, thích hợp cho nhiều ứng dụng phát hiện và đếm sản phẩm ở tốc độ thông thường.
- Đèn LED giúp quan sát nhanh trạng thái hoạt động trong quá trình căn chỉnh và vận hành.
- Cấp bảo vệ IP67, có khả năng chống bụi và chịu được nước tạm thời trong điều kiện lắp đặt phù hợp.
Nguyên lý phát hiện và phạm vi sử dụng
Cảm biến tạo ra trường điện từ ở phía trước mặt cảm nhận. Khi vật thể kim loại đi vào vùng này, trường điện từ bị thay đổi và mạch bên trong cảm biến chuyển trạng thái ngõ ra. Phương pháp phát hiện không tiếp xúc giúp hạn chế mài mòn cơ khí, giảm nhu cầu bảo trì so với công tắc hành trình.
PRCMT30-15DO-I có thể phát hiện cả kim loại đen và kim loại màu. Tuy nhiên, khoảng cách phát hiện thực tế có thể thay đổi theo vật liệu, kích thước, hình dạng và hướng tiếp cận của mục tiêu. Khi cần đạt khoảng cách danh định, nên sử dụng mục tiêu kim loại có kích thước phù hợp và đặt vuông góc với mặt cảm biến.
Các ứng dụng phù hợp
- Phát hiện vị trí chi tiết kim loại trên máy tự động.
- Đếm sản phẩm hoặc chi tiết trên băng tải.
- Kiểm tra vị trí khuôn, cơ cấu trượt, bàn máy và cơ cấu chấp hành.
- Giám sát vị trí cuối hành trình trong máy đóng gói, máy gia công và dây chuyền lắp ráp.
- Nhận biết bánh răng, cam, chốt hoặc các bộ phận kim loại chuyển động.
Đấu nối và lưu ý khi lựa chọn
PRCMT30-15DO-I sử dụng nguồn 12–24 VDC và cấu hình ngõ ra 2 dây DC, thường mở. Do là cảm biến 2 dây, thiết bị được đấu nối nối tiếp với tải theo sơ đồ kết nối phù hợp. Dòng tải của mạch không được vượt quá 100 mA; đồng thời cần tính đến điện áp dư tối đa 3,5 V khi lựa chọn tải và thiết bị điều khiển.
Model sử dụng kiểu kết nối giắc cắm, vì vậy cần trang bị cáp kết nối tương thích. Các lựa chọn cáp phù hợp gồm CID-2, CID2-2P, CID2-5P, CID-2-I, CID-5, CID-5-I, CLD-2, CLD2-2P, CLD2-5P, CLD-2-I, CLD-5 và CLD-5-I.
Những điểm cần kiểm tra trước khi lắp đặt
- Đảm bảo nguồn cấp nằm trong dải 12–24 VDC.
- Kiểm tra tải điều khiển có tương thích với ngõ ra DC 2 dây và dòng tải tối đa 100 mA.
- Giữ khoảng cách phù hợp với các khối kim loại lân cận, vì đây là loại không được che chắn.
- Không đặt nhiều cảm biến cảm ứng quá gần nhau nếu chưa tính đến ảnh hưởng lẫn nhau.
- Căn chỉnh mặt cảm biến hướng về phía vật thể cần phát hiện; tránh để vật thể tiếp cận lệch quá nhiều so với trục cảm biến.
- Siết đai ốc vừa đủ lực, không tác động lực quá mức lên phần ren hoặc thân cảm biến.
- Đảm bảo giắc cắm được lắp chắc chắn để duy trì khả năng bảo vệ IP67 trong môi trường có bụi hoặc hơi ẩm.
Khả năng làm việc trong môi trường công nghiệp
Vỏ đồng thau, cấp bảo vệ IP67 và dải nhiệt độ hoạt động từ -25 đến 70°C giúp PRCMT30-15DO-I phù hợp với nhiều hệ thống máy móc trong nhà xưởng. Cảm biến có thể sử dụng tại các vị trí có bụi hoặc nước bắn trong phạm vi cho phép của cấp bảo vệ, nhưng không nên ngâm lâu trong nước hoặc lắp tại nơi có hóa chất ăn mòn nếu chưa xác định tính tương thích của vật liệu vỏ.
Để cảm biến hoạt động ổn định, nên vệ sinh mặt cảm nhận định kỳ, kiểm tra dây và giắc cắm, đồng thời rà soát khoảng cách phát hiện khi cơ cấu máy bị thay đổi. Khi tín hiệu chập chờn, cần kiểm tra nguồn cấp, tải, vị trí lắp đặt và ảnh hưởng từ các vật thể kim loại xung quanh.
Phụ kiện kết nối cho PRCMT30-15DO-I
Cảm biến sử dụng kiểu đấu nối giắc cắm và cáp kết nối được lựa chọn riêng. Tùy chiều dài và phương án đi dây, có thể sử dụng các dòng cáp CID hoặc CLD tương thích như CID-2, CID-5, CID-2-I, CID-5-I, CLD-2, CLD-5, CLD-2-I và CLD-5-I cùng các biến thể tương ứng.
Khi thay thế cảm biến trong hệ thống đang vận hành, cần đối chiếu đủ các yếu tố: kích thước ren M30, khoảng cách phát hiện 15 mm, nguồn 12–24 VDC, cấu hình 2 dây DC, chế độ NO, kiểu giắc cắm và giới hạn dòng tải. Không nên chỉ thay thế dựa trên hình dáng bên ngoài hoặc kích thước thân.
