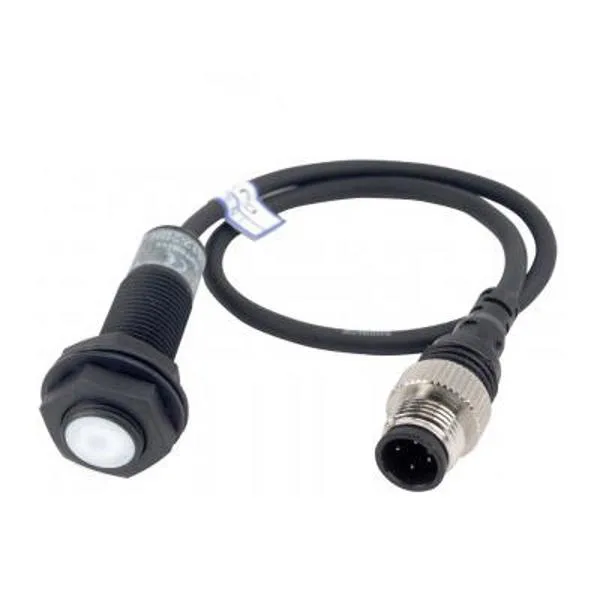

Thông số kỹ thuật cảm biến tiệm cận PRAWT12-2XO Autonics
| Thông số | Giá trị chi tiết |
|---|---|
| Mã sản phẩm | PRAWT12-2XO |
| Hãng sản xuất | Autonics |
| Đường kính thân / Ren | M12 x 1 mm, thân dài 43 mm (chiều dài ren 32 mm) |
| Khoảng cách phát hiện | 2 mm |
| Kiểu lắp đặt | Lắp phẳng (Shielded / Flush) |
| Đối tượng phát hiện tiêu chuẩn | Sắt 12 × 12 × 1 mm (phát hiện kim loại đen và kim loại màu) |
| Điện áp nguồn cung cấp | 12 – 24 VDC (dải hoạt động: 10 – 30 VDC) |
| Dòng tiêu hao / Dòng rò | Tối đa 0.6 mA |
| Dòng tải ngõ ra | 2 đến 100 mA |
| Điện áp rơi (dư) | Tối đa 3.5 V (ở dòng tải 100 mA) |
| Ngõ ra điều khiển | 2 dây DC, Thường mở (Normally Open – NO) |
| Tần số đáp ứng | 1.5 kHz |
| Chỉ thị trạng thái | Đèn LED đỏ báo chỉ thị hoạt động |
| Kiểu kết nối | Dây liền gắn kèm giắc đực M12 4 chân, chiều dài cáp 300 mm |
| Vật liệu cấu tạo | Vỏ đồng thau phủ PTFE (Teflon), mặt phát hiện nhựa PBT chịu nhiệt phủ PTFE |
| Mạch bảo vệ | Bảo vệ đột biến điện áp (Surge), bảo vệ phân cực ngược |
| Cấp bảo vệ | IP67 (tiêu chuẩn IEC) |
| Nhiệt độ môi trường | -25°C đến 70°C (bảo quản: -30°C đến 80°C) |
Khả năng kháng xỉ hàn nhờ lớp phủ PTFE chuyên dụng
Trong các xưởng hàn robot hoặc hệ thống gá phôi hàn tự động, tia lửa điện và hạt xỉ hàn văng bắn liên tục là nguyên nhân hàng đầu gây cháy hỏng bề mặt cảm biến tiêu chuẩn. Vỏ kim loại và mặt trước của PRAWT12-2XO được phủ lớp nhựa PTFE (Polytetrafluoroethylene – Teflon) chịu nhiệt cao, ngăn không cho kim loại nóng chảy bám dính vào thân ren và mặt cảm ứng.
Nhờ đặc tính chống bám dính này, bề mặt cảm biến luôn sạch sẽ mà không lo xỉ tích tụ gây kích hoạt nhầm hoặc kẹt ren khi cần tháo lắp thay thế, duy trì độ chính xác của khoảng cách đo 2 mm trong suốt thời gian dài vận hành.
Thiết kế cáp giắc cắm linh hoạt trong bảo trì
Hậu tố “W” trong mã PRAWT12-2XO biểu thị dạng dây dẫn ngắn 0.3 m đúc sẵn đầu giắc nối tiêu chuẩn M12. Cấu hình này mang lại nhiều lợi thế rõ rệt so với loại dây cáp liền thông thường:
- Thay thế nhanh chóng: Khi cần thay đổi hoặc bảo trì cảm biến, kỹ thuật viên chỉ việc vặn tháo khớp nối M12 mà không cần luồn lại toàn bộ đường dây dẫn về tủ điện điều khiển.
- Bảo vệ đoạn nối nhạy cảm: Đầu giắc đúc kín nguyên khối kết hợp với cáp rời tiêu chuẩn chống dầu, chống gãy gập giúp ngăn chặn triệt để nước làm mát, dầu cắt gọt và bụi kim loại xâm nhập theo đường lõi cáp.
- Tối ưu phụ kiện kết nối: Tương thích hoàn toàn với các dòng cáp nối tiêu chuẩn của Autonics như CID2-2, CID2-5 (dạng thẳng) hoặc CLD2-2, CLD2-5 (dạng vuông góc 90 độ).
Sơ đồ chân giắc nối và nguyên lý hoạt động 2 dây DC
PRAWT12-2XO vận hành theo nguyên lý đóng ngắt tải trên đường dây cấp nguồn (DC 2-wire). Kiểu đấu nối này tiết kiệm tối đa số lượng dây dẫn trong máng cáp và trên các cánh tay robot chuyển động.
- Chân số 1 (Pin 1): Cực dương nguồn (12 – 24 VDC), nối tiếp qua tải hoặc cấp nguồn trực tiếp tùy sơ đồ đấu ngõ vào PLC.
- Chân số 4 (Pin 4): Tín hiệu ngõ ra / cực âm nguồn (0 VDC).
- Trạng thái NO (Thường mở): Ở điều kiện bình thường không có kim loại trong vùng cảm ứng 2 mm, mạch ở trạng thái hở, chỉ có dòng rò nhỏ hơn 0.6 mA chạy qua. Khi phát hiện tấm phôi kim loại, cảm biến đóng mạch và cấp dòng điều khiển tối đa 100 mA cho ngõ vào PLC hoặc rơ-le trung gian.
Phân biệt PRAWT12-2XO với các model liên quan
| Model | Kiểu đấu nối | Trạng thái ngõ ra | Đặc điểm phân biệt |
|---|---|---|---|
| PRAWT12-2XO | Cáp kèm giắc M12 (0.3 m) | Thường mở (NO) | Vỏ phủ PTFE, tháo lắp giắc nối nhanh |
| PRAWT12-2XC | Cáp kèm giắc M12 (0.3 m) | Thường đóng (NC) | Dùng cho mạch bảo vệ dừng an toàn / ngắt tín hiệu |
| PRAT12-2DO | Cáp liền 2 m (không giắc) | Thường mở (NO) | Vỏ phủ PTFE, dây ra trực tiếp từ đuôi thân |
| PRWT12-2DO | Cáp kèm giắc M12 (0.3 m) | Thường mở (NO) | Thân đồng mạ niken tiêu chuẩn (không phủ PTFE, không chống xỉ hàn) |
Lưu ý kỹ thuật khi lắp đặt thực tế
- Khớp ren siết lực vừa đủ: Vì thân cảm biến có lớp mạ PTFE mỏng, cần sử dụng cờ-lê đúng kích cỡ và siết đai ốc với lực siết định mức tối đa 15 N·m để tránh làm biến dạng hoặc xước lớp mạ bảo vệ.
- Ảnh hưởng của kim loại xung quanh: Với thiết kế lắp phẳng (Shielded), PRAWT12-2XO có thể lắp chìm mặt đầu bằng với bề mặt kim loại của đồ gá mà không làm suy giảm vùng nhận diện định mức 2 mm.
- Dòng duy trì tải tối thiểu: Do là dòng cảm biến 2 dây DC, tải điều khiển (như điện trở ngõ vào PLC) phải tiêu thụ dòng tối thiểu 2 mA để duy trì hoạt động bình thường của mạch bên trong cảm biến.
