Thông số kỹ thuật cảm biến tiệm cận PRAT30-10DC-V Autonics

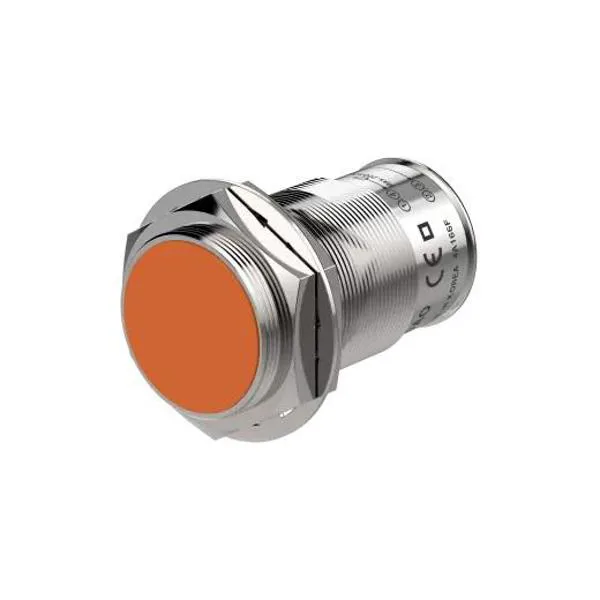

Cảm biến tiệm cận cảm ứng từ PRAT30-10DC-V thuộc dòng PRAT chuyên dụng của Autonics, được phủ lớp PTFE chống bám dính xỉ hàn và sử dụng vỏ cáp chịu dầu. Dưới đây là bảng thông số vận hành chi tiết của thiết bị:
| Thông số kỹ thuật | Giá trị chi tiết |
|---|---|
| Mã sản phẩm | PRAT30-10DC-V |
| Hãng sản xuất | Autonics |
| Kích thước thân | M30 (Đường kính 30mm, chiều dài thân 58.5mm, chiều dài ren 38.5mm) |
| Khoảng cách phát hiện định mức | 10 mm |
| Khoảng cách cài đặt an toàn | 0 đến 7 mm |
| Kiểu lắp đặt | Shielded (Lắp phẳng / Shield) |
| Đối tượng phát hiện tiêu chuẩn | Sắt 30 × 30 × 1 mm |
| Điện áp nguồn cấp | 12 – 24 VDC (dải hoạt động: 10 – 30 VDC) |
| Loại ngõ ra | DC 2 dây |
| Trạng thái ngõ ra | Thường đóng (NC – Normally Closed) |
| Dòng điện tải | 2 đến 100 mA |
| Điện áp dư ngõ ra | Tối đa 3.5 V |
| Dòng điện rò rỉ | Tối đa 0.6 mA |
| Tần số đáp ứng | 400 Hz |
| Đèn chỉ thị | LED đỏ báo trạng thái hoạt động |
| Mạch bảo vệ tích hợp | Bảo vệ đột biến điện (Surge), bảo vệ phân cực ngược, bảo vệ quá dòng |
| Vật liệu vỏ | Đồng thau phủ Teflon (PTFE) chống xỉ hàn |
| Kiểu kết nối | Cáp đúc liền 2m, vỏ cáp PVC chịu dầu (Oil-resistant) |
| Cấp độ bảo vệ | IP67 (chống bụi, chống ngâm nước tạm thời) |
| Nhiệt độ môi trường làm việc | -25 đến 70 °C (không đóng băng) |
| Tiêu chuẩn chứng nhận | CE |
Đặc tính kỹ thuật chuyên dụng cho môi trường gia công và hàn
Khả năng chống bám dính xỉ hàn bằng lớp phủ PTFE
Trong các xưởng hàn robot hoặc dây chuyền hàn đính kết cấu thép, tia lửa và xỉ hàn nóng chảy văng bắn liên tục là nguyên nhân chính gây hỏng cảm biến tiệm cận thông thường. Xỉ kim loại bám vào đầu cảm biến gây hiện tượng báo tín hiệu giả hoặc làm chảy vỏ nhựa bảo vệ. PRAT30-10DC-V khắc phục triệt để vấn đề này nhờ toàn bộ bề mặt ren kim loại và mặt trước cảm biến đều được phủ một lớp vật liệu PTFE (Teflon) cao cấp. Nhiệt độ nóng chảy cao và tính trơ dính của PTFE ngăn không cho xỉ hàn bám chặt vào thân cảm biến, người bảo trì có thể dễ dàng lau sạch bề mặt mà không làm trầy xước hay suy giảm độ nhạy của thiết bị.
Vỏ cáp chống dầu chuyên dụng (hậu tố -V)
Biến thể đuôi “-V” của dòng PRAT được trang bị cáp nối PVC kháng dầu công nghiệp. Khi làm việc tại các máy tiện CNC, máy phay, dập kim loại hoặc khu vực thường xuyên tiếp xúc với dầu bôi trơn, dầu cắt gọt gọt kim loại (coolant), các loại cáp tiêu chuẩn dễ bị cứng, giòn và nứt gãy sau một thời gian vận hành. Lớp vỏ cáp của PRAT30-10DC-V duy trì độ dẻo dai và khả năng cách điện cao, bảo vệ đường truyền tín hiệu ổn định ngay cả trong điều kiện ngập dầu và dung dịch làm mát.
Nguyên lý ngõ ra DC 2 dây NC và lưu ý khi kết nối điều khiển
PRAT30-10DC-V sử dụng cấu hình DC 2 dây với tiếp điểm Thường đóng (NC):
- Trạng thái bình thường: Khi chưa có kim loại nằm trong vùng phát hiện, ngõ ra cảm biến dẫn điện (mạch kín), dòng điện chạy qua tải và đèn LED sáng.
- Trạng thái kích hoạt: Khi phát hiện mục tiêu kim loại tiến vào vùng cảm ứng (dưới 10mm), cảm biến ngắt dòng (mạch hở), đèn LED tắt.
Dạng tín hiệu DC 2 dây mang lại sự tiện lợi lớn vì chỉ cần 2 lõi dây để cấp nguồn và nhận tín hiệu đồng thời, tiết kiệm số lượng dây dẫn và chân kết nối trên tủ điện. Tuy nhiên, khi đưa tín hiệu vào PLC hoặc rơ le trung gian, cần lưu ý hai yếu tố kỹ thuật quan trọng:
- Dòng rò khi tắt (Leakage Current): Khi ở trạng thái ngắt, cảm biến vẫn duy trì dòng rò nhỏ tối đa 0.6mA để nuôi mạch nội tại. Cần đảm bảo dòng rò này nhỏ hơn dòng tác động tối thiểu của ngõ vào PLC để tránh hiện tượng PLC nhận diện sai là tín hiệu ON.
- Điện áp rơi khi dẫn (Residual Voltage): Khi cảm biến dẫn thông mạch, sẽ có một mức sụt áp tối đa 3.5V trên 2 đầu dây. Điện áp cấp đến tải sẽ bằng điện áp nguồn trừ đi 3.5V; tải nhận tín hiệu phải hoạt động được ở mức điện áp này.
- Dòng tải tối thiểu: Thiết bị yêu cầu dòng tải nhỏ nhất là 2mA để duy trì trạng thái hoạt động bình thường.
Lựa chọn model: So sánh PRAT30-10DC-V và PRAT30-10DO-V
Hai sản phẩm này có cùng kích thước ren M30, khoảng cách phát hiện 10mm dạng Shielded và khả năng chịu xỉ hàn, nhưng khác nhau về logic điều khiển:
- PRAT30-10DC-V (Thường đóng – NC): Phù hợp cho các mạch ngắt an toàn, mạch giới hạn hành trình (limit switch), dừng khẩn cấp hoặc các hệ thống ưu tiên phát hiện đứt dây tín hiệu (dây đứt sẽ ngắt mạch ngay lập tức như khi phát hiện vật).
- PRAT30-10DO-V (Thường mở – NO): Phù hợp cho các ứng dụng đếm sản phẩm, định vị vị trí dừng tiêu chuẩn, chỉ xuất tín hiệu khi kim loại đã vào đúng cữ gá đặt.
Quy cách lắp đặt và khoảng cách an toàn
PRAT30-10DC-V là cảm biến dạng Shielded (đầu bằng, có vỏ kim loại bọc sát mặt cảm ứng), cho phép lắp đặt phẳng chìm ngang bề mặt kim loại xung quanh mà không sợ bị kích hoạt nhầm bởi thành gá kẹp:
- Khoảng cách phát hiện hiệu dụng: Mặc dù khoảng cách danh định (Sn) là 10mm (đối với sắt từ), nhưng khi thiết kế cơ khí nên căn chỉnh mục tiêu di chuyển trong phạm vi khoảng cách cài đặt an toàn từ 0 đến 7mm (70% Sn) để đảm bảo độ tin cậy tuyệt đối trước các dao động nhiệt độ và sai số cơ khí.
- Hệ số suy giảm vật liệu: Nếu vật thể cần phát hiện không phải là sắt (kim loại đen) mà là thép không gỉ, đồng thau, nhôm hoặc đồng đỏ, khoảng cách phát hiện thực tế sẽ giảm xuống (đối với nhôm/đồng chỉ còn khoảng 30 – 45% khoảng cách chuẩn).
- Lực siết ốc ren M30: Khi cố định cảm biến vào đồ gá bằng đai ốc đi kèm, lực siết tối đa không vượt quá 150 N.m để tránh làm biến dạng ren hoặc nứt vỡ lớp PTFE bọc ngoài.
