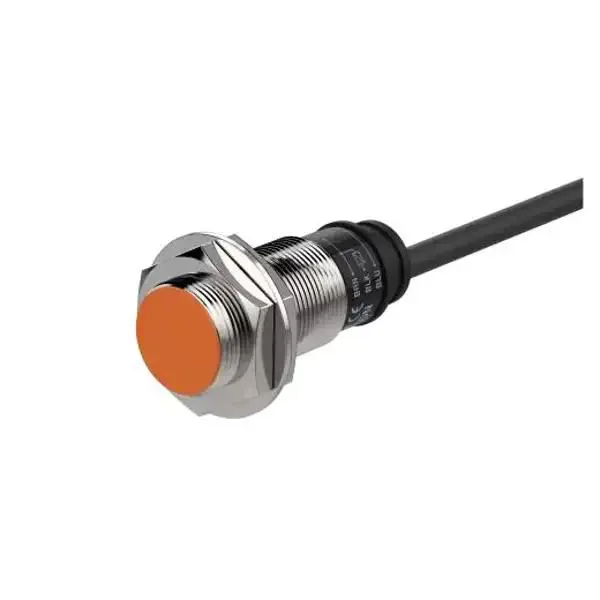

Cảm biến tiệm cận Autonics PR18-5AC khoảng cách phát hiện 5 mm

Thông số kỹ thuật PR18-5AC

Đặc điểm của cảm biến tiệm cận Autonics PR18-5AC

PR18-5AC là cảm biến tiệm cận cảm ứng từ dạng trụ ren M18 của Autonics, dùng để phát hiện vật thể kim loại mà không cần tiếp xúc trực tiếp. Cảm biến có khoảng cách phát hiện 5 mm, thân kim loại chắc chắn và kiểu lắp shielded, phù hợp cho các vị trí lắp đặt cần độ ổn định cơ khí.

Khác với cảm biến từ dùng nam châm hoặc tiếp điểm, PR18-5AC phát hiện kim loại dựa trên nguyên lý cảm ứng điện từ. Khi vật kim loại đi vào vùng cảm nhận phía trước cảm biến, trạng thái ngõ ra thay đổi theo chế độ NC.

• Thân cảm biến ren M18, thuận tiện lắp xuyên qua tấm hoặc giá đỡ.
• Khoảng cách phát hiện danh định 5 mm.
• Ngõ ra 2 dây AC, dùng trực tiếp trong các mạch điều khiển xoay chiều phù hợp.
• Chế độ NC: mạch ở trạng thái đóng theo điều kiện hoạt động danh định và thay đổi khi cảm biến phát hiện vật thể.
• Đèn LED hỗ trợ quan sát trạng thái làm việc tại vị trí lắp đặt.
• Cấp bảo vệ IP67, phù hợp với môi trường có bụi và nước bắn.

Cách đấu nối và sử dụng PR18-5AC

PR18-5AC sử dụng nguồn 100–240 VAC và ngõ ra 2 dây AC. Khi lắp đặt, cảm biến được mắc nối tiếp với tải trong mạch xoay chiều theo sơ đồ đấu nối của hệ thống. Đây không phải model ngõ ra transistor NPN hoặc PNP, vì vậy không nên đấu trực tiếp theo sơ đồ dành cho cảm biến DC 3 dây.

Do là loại 2 dây AC, cảm biến có điện áp dư tối đa 10 V và dòng tải ngõ ra tối đa 200 mA. Cần kiểm tra điện áp, dòng tải và đặc tính của thiết bị được điều khiển trước khi đưa vào vận hành.

Lưu ý khi lắp đặt

• Lắp cảm biến sao cho mặt cảm nhận hướng về phía vật thể cần phát hiện.
• Giữ khoảng cách phát hiện trong giới hạn 5 mm để đảm bảo khả năng nhận biết ổn định.
• Không siết quá lực lên phần ren và thân cảm biến; nên sử dụng đúng đai ốc, long đền đi kèm hoặc phụ kiện lắp phù hợp.
• Tránh để dây cáp tiếp xúc với nguồn nhiệt cao, cạnh sắc hoặc bộ phận chuyển động.
• Ngắt nguồn trước khi đấu nối hoặc thay đổi vị trí lắp đặt.
• Khi lắp nhiều cảm biến gần nhau, cần bố trí khoảng cách phù hợp để hạn chế ảnh hưởng lẫn nhau và nhiễu từ các thiết bị công suất.

Ứng dụng phù hợp

Với thân M18, khoảng cách phát hiện 5 mm và tần số đáp ứng 20 Hz, PR18-5AC phù hợp cho các cơ cấu máy có tốc độ phát hiện vừa phải và sử dụng nguồn xoay chiều. Một số ứng dụng thường gặp gồm:

• Phát hiện vị trí cơ cấu kim loại trong máy tự động.
• Kiểm tra sự có mặt của chi tiết trên đồ gá hoặc băng tải.
• Giám sát vị trí cuối hành trình của cơ cấu cơ khí.
• Phát hiện răng, gờ hoặc bộ phận kim loại quay với tốc độ phù hợp.
• Đếm hoặc xác nhận sản phẩm kim loại trong dây chuyền sản xuất.

Khả năng làm việc trong môi trường công nghiệp

Vỏ đồng thau và cấp bảo vệ IP67 giúp PR18-5AC có thể hoạt động trong môi trường công nghiệp có bụi, hơi ẩm hoặc nước bắn. Dải nhiệt độ làm việc từ -25 đến 70°C đáp ứng nhiều điều kiện lắp đặt trong nhà máy.

Cảm biến chỉ phát hiện vật thể kim loại nằm trong vùng cảm nhận. Với kim loại màu, khoảng cách phát hiện thực tế có thể thay đổi tùy theo loại vật liệu, kích thước và hình dạng chi tiết. Khi cần độ ổn định cao, nên đánh giá trực tiếp trên vật thể thực tế trước khi triển khai số lượng lớn.

Những điểm cần kiểm tra trước khi chọn mua

• Hệ thống phải sử dụng nguồn trong dải 100–240 VAC.
• Mạch điều khiển phải tương thích với ngõ ra 2 dây AC và chế độ NC.
• Tải kết nối không được vượt quá 200 mA.
• Vật thể cần phát hiện phải là kim loại và nằm trong khoảng cách làm việc phù hợp.
• Kích thước lắp đặt phải tương thích với thân ren M18 và chiều dài phần ren của cảm biến.
• Với ứng dụng tốc độ cao, cần kiểm tra tần số đáp ứng 20 Hz có đáp ứng yêu cầu đếm hoặc phát hiện hay không.
