Cảm biến tiệm cận Omron E2E-S04SR8-CJ-B1 0.3M OMS 0,8 mm

Thông số kỹ thuật cảm biến tiệm cận Omron E2E-S04SR8-CJ-B1 0.3M OMS

Đặc điểm của Omron E2E-S04SR8-CJ-B1 0.3M OMS

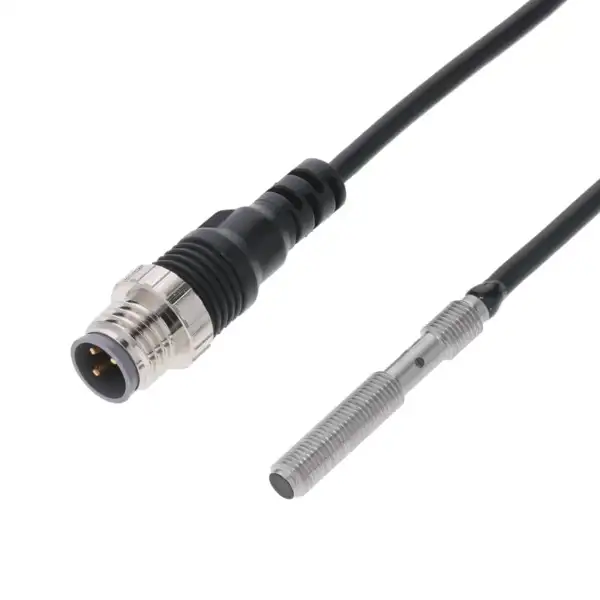

Omron E2E-S04SR8-CJ-B1 0.3M OMS là cảm biến tiệm cận điện cảm dạng trụ M4, dùng để phát hiện vật thể kim loại mà không cần tiếp xúc trực tiếp. Với khoảng cách phát hiện 0,8 mm và tần số đáp ứng 2,5 kHz, thiết bị phù hợp cho các cơ cấu máy có kích thước nhỏ, hành trình ngắn và yêu cầu phản hồi nhanh.

Đây là phiên bản ngõ ra NPN thường hở. Khi vật kim loại đi vào vùng cảm nhận, ngõ ra chuyển trạng thái để gửi tín hiệu về PLC, bộ điều khiển hoặc mạch đếm. Thiết kế shielded cho phép lắp cảm biến trong không gian hạn chế, gần các chi tiết kim loại, đồng thời giúp kiểm soát vùng phát hiện ổn định hơn.

Khoảng cách phát hiện ngắn, phù hợp cơ cấu chính xác

Khoảng cách phát hiện danh định của cảm biến là 0,8 mm ±10%. Do khoảng cách làm việc tương đối ngắn, khi lắp đặt cần bảo đảm bề mặt kim loại đi qua đúng vùng cảm nhận và không vượt quá khe hở cho phép. Khoảng cách này thích hợp để xác nhận vị trí đầu hành trình, phát hiện chi tiết nhỏ hoặc kiểm tra trạng thái đóng mở của cơ cấu máy.

Hoạt động ổn định trong hệ thống điều khiển 12–24 VDC

Cảm biến sử dụng nguồn 12–24 VDC ±10%, tương thích với nhiều mạch điều khiển công nghiệp và nguồn DC phổ biến. Ngõ ra NPN NO có thể sử dụng để đưa tín hiệu về đầu vào PLC hoặc thiết bị điều khiển có cấu hình đầu vào phù hợp. Dòng tải tối đa của ngõ ra là 200 mA.

Đấu nối và lưu ý khi lắp đặt

• Kiểm tra đúng cực nguồn và loại ngõ vào NPN của thiết bị điều khiển trước khi cấp điện.
• Không để tải vượt quá dòng tải tối đa 200 mA của ngõ ra cảm biến.
• Lắp cảm biến sao cho vật thể cần phát hiện di chuyển trong vùng cảm nhận 0,8 mm.
• Tránh để đầu cảm biến chịu va đập trực tiếp hoặc bị ép cơ học trong quá trình căn chỉnh.
• Khi lắp nhiều cảm biến gần nhau, cần bố trí khoảng cách phù hợp để hạn chế ảnh hưởng lẫn nhau.
• Siết cố định vừa đủ, tránh làm biến dạng thân cảm biến M4 hoặc làm hỏng phần ren.
• Dù đạt cấp bảo vệ IP67, đầu nối và đoạn cáp vẫn cần được bố trí tránh kéo căng, gập gấp hoặc ngâm lâu trong hóa chất.

Ứng dụng phù hợp

Nhờ kích thước nhỏ và tốc độ đáp ứng cao, Omron E2E-S04SR8-CJ-B1 0.3M OMS thường phù hợp với các vị trí cần phát hiện kim loại trong không gian hẹp, chẳng hạn:

• Xác nhận vị trí của chi tiết kim loại trên máy tự động.
• Phát hiện trạng thái cuối hành trình của cơ cấu cơ khí.
• Đếm hoặc nhận biết chi tiết kim loại trên cụm cấp phôi.
• Kiểm tra vị trí dao, đồ gá hoặc cơ cấu trượt trong máy chuyên dụng.
• Giám sát chuyển động của các bộ phận kim loại trong dây chuyền lắp ráp.

Khi nào nên chọn E2E-S04SR8-CJ-B1?

Model này phù hợp khi hệ thống cần cảm biến điện cảm Omron dạng M4, nguồn 12–24 VDC, ngõ ra NPN thường hở, cáp dài 0,3 m và khoảng cách phát hiện ngắn 0,8 mm. Đây không phải lựa chọn để phát hiện vật thể ở khoảng cách xa hoặc vật liệu không có tính kim loại; cảm biến điện cảm chủ yếu được dùng với vật thể kim loại sắt từ trong phạm vi làm việc quy định.

Vỏ đồng thau mạ niken, cấp bảo vệ IP67 và dải nhiệt độ hoạt động từ -25 đến 70 °C giúp cảm biến đáp ứng tốt các vị trí lắp đặt trong máy công nghiệp, nơi có bụi, hơi ẩm và dầu bắn ở mức phù hợp với điều kiện bảo vệ của thiết bị.
