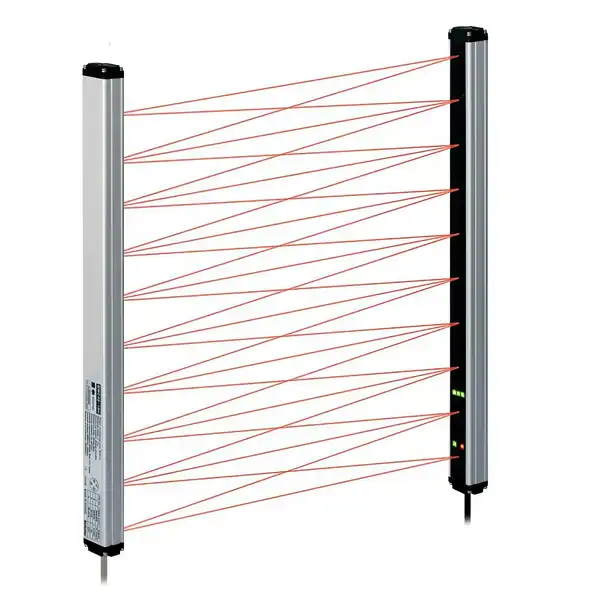

Cảm biến vùng Autonics BWC40-18H khoảng cách 7 m

Thông số kỹ thuật Cảm biến vùng BWC40-18H Autonics

Đặc điểm hoạt động của BWC40-18H

BWC40-18H Autonics là cảm biến vùng dạng thu – phát, gồm bộ phát và bộ thu được lắp đối diện nhau. Bộ phát tạo ra các tia sáng hồng ngoại theo nhiều trục quang học; khi vật thể không trong suốt đi qua vùng giám sát và che khuất một hoặc nhiều tia sáng, bộ thu sẽ phát hiện trạng thái thay đổi và đưa tín hiệu NPN đến mạch điều khiển.

Model này có 18 trục quang học, bước trục 20 mm và chiều cao bảo vệ 680 mm. Với kích thước vật thể phát hiện tiêu chuẩn Ø50 mm, cảm biến phù hợp để giám sát sự xuất hiện, đi qua hoặc thiếu hụt của các vật thể có kích thước tương đối lớn trên dây chuyền.

Phản hồi nhanh và hỗ trợ tự chẩn đoán

Thời gian phản hồi 12 ms giúp BWC40-18H đáp ứng nhanh trong các ứng dụng đếm sản phẩm, kiểm tra vùng đi qua hoặc điều khiển trình tự máy. Chức năng tự chẩn đoán hỗ trợ theo dõi trạng thái hoạt động và phát hiện các tình trạng bất thường trong quá trình vận hành.

Thiết kế chắc chắn cho môi trường công nghiệp

Thân cảm biến bằng nhôm có kích thước tổng thể 28,6 × 740 × 22,6 mm, thích hợp lắp dọc ở các vị trí cần tạo vùng giám sát cao. Cấp bảo vệ IP65 giúp thiết bị chống bụi và chống tia nước từ nhiều hướng, phù hợp với môi trường sản xuất trong nhà khi được lắp đặt đúng kỹ thuật.

Kết nối và lắp đặt cảm biến vùng BWC40-18H

• Sử dụng nguồn cấp 12–24 VDC đúng với yêu cầu kỹ thuật của cảm biến.
• Lắp bộ phát và bộ thu đối diện, bảo đảm các trục quang học được căn chỉnh chính xác trong toàn bộ chiều cao bảo vệ.
• Đấu ngõ ra NPN vào ngõ vào phù hợp của PLC hoặc bộ điều khiển.
• Sử dụng đầu nối M12 và cáp kết nối tương thích với hệ thống.
• Cố định cảm biến bằng giá đỡ phía trên hoặc phía dưới, hạn chế rung động trong quá trình máy hoạt động.
• Không đặt các bề mặt phản quang, nguồn sáng mạnh hoặc vật cản cố định trong vùng thu – phát nếu chúng có thể làm ảnh hưởng đến tín hiệu quang học.

BWC40-18H được trang bị bảo vệ ngược cực và bảo vệ ngắn mạch, tuy nhiên cần ngắt nguồn trước khi đấu nối hoặc tháo lắp để bảo đảm an toàn cho thiết bị và hệ thống điều khiển.

Ứng dụng thực tế của BWC40-18H Autonics

Nhờ vùng bảo vệ cao 680 mm, khoảng cách phát hiện tối đa 7 m và kiểu ngõ ra NPN, cảm biến có thể được sử dụng trong nhiều hệ thống tự động hóa như:

• Phát hiện sản phẩm hoặc kiện hàng trên băng tải.
• Đếm vật thể đi qua một vị trí cố định.
• Kiểm tra sự hiện diện của sản phẩm trước công đoạn đóng gói.
• Giám sát vùng nạp liệu hoặc vùng chuyển tiếp giữa các băng tải.
• Phát hiện vật thể trong máy đóng gói, máy phân loại và dây chuyền lắp ráp.
• Kiểm tra trạng thái đi qua của chi tiết trong máy gia công tự động.

Phụ kiện tương thích

Sản phẩm đi kèm giá đỡ cố định tiêu chuẩn. Cáp kết nối được lựa chọn riêng theo chiều dài và đầu phát hoặc đầu thu của hệ thống, gồm các mã CID4-3R, CID4-3T, CID4-5R, CID4-5T, CID4-7R, CID4-7T, CID4-10R và CID4-10T.

Lưu ý khi lựa chọn BWC40-18H

BWC40-18H là phiên bản sử dụng ngõ ra NPN, vì vậy cần kiểm tra loại ngõ vào của PLC hoặc bộ điều khiển trước khi đặt mua. Model này cũng sử dụng phương pháp phát hiện thu – phát nên phải bố trí đủ bộ phát và bộ thu, không phải loại cảm biến quang phản xạ độc lập.

Khi lựa chọn, cần đối chiếu khoảng cách lắp đặt thực tế với giới hạn 7 m, chiều cao vùng cần giám sát 680 mm, kích thước vật thể cần phát hiện và điều kiện môi trường. Đối với các ứng dụng yêu cầu phát hiện vật thể nhỏ hơn Ø50 mm, nên xem xét model có bước trục quang học hoặc kích thước phát hiện phù hợp hơn.

Sơ đồ đấu nối BWC40-18H
