Thông số kỹ thuật Cảm biến vùng BW40-04P Autonics
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | BW40-04P |
| Hãng sản xuất | Autonics |
| Loại sản phẩm | Cảm biến vùng, bộ thu – phát |
| Phương pháp phát hiện | Thu – phát độc lập |
| Số trục quang học | 4 trục |
| Bước trục quang học | 40 mm |
| Chiều cao vùng bảo vệ | 120 mm |
| Kích thước vật thể phát hiện tiêu chuẩn | Ø50 mm |
| Vật thể phát hiện tiêu chuẩn | Vật thể không trong suốt (Opaque) |
| Khoảng cách phát hiện | Tối đa 7 m |
| Ngõ ra | PNP |
| Ngõ vào | Tiếp điểm, NPN |
| Chức năng ngõ vào | Test input (External test) |
| Chế độ hoạt động | Light ON |
| Nguồn cấp | 12–24 VDC |
| Nguồn sáng | LED hồng ngoại, bước sóng 850 nm |
| Thời gian phản hồi | 12 ms |
| Chức năng bảo vệ | Bảo vệ ngược cực, bảo vệ ngắn mạch |
| Chức năng tích hợp | Tự chẩn đoán, chống nhiễu lẫn nhau |
| Kiểu kết nối | Giắc M12 |
| Chiều dài cáp tích hợp | 0,3 m |
| Vật liệu vỏ | Nhôm |
| Kích thước tổng thể | Rộng 28,6 mm × cao 180 mm × sâu 22,6 mm |
| Cấp bảo vệ | IP65 |
| Nhiệt độ môi trường | -10 đến 55°C |
| Độ ẩm môi trường | 35–85% RH |
| Ánh sáng môi trường cho phép | Ánh sáng mặt trời tối đa 10.000 lx |
| Giá đỡ đi kèm | Giá đỡ cố định tiêu chuẩn |
| Tiêu chuẩn | CE, EAC |
Lưu ý: BW40-04P có chiều cao vùng bảo vệ 120 mm và chiều cao thân cảm biến 180 mm. Hai kích thước này không giống nhau; vì vậy không nên nhầm chiều cao tổng thể 180 mm với chiều cao vùng phát hiện.
BW40-04P Autonics hoạt động như thế nào?
BW40-04P là cảm biến vùng quang điện kiểu thu – phát, gồm một bộ phát và một bộ thu được lắp đối diện nhau. Bộ phát tạo ra các tia hồng ngoại theo 4 trục quang học. Khi vật thể không trong suốt đi qua và làm gián đoạn một hoặc nhiều tia sáng, bộ thu sẽ phát hiện sự thay đổi và gửi tín hiệu ngõ ra PNP đến mạch điều khiển.
Với bước trục quang học 40 mm và kích thước vật thể phát hiện tiêu chuẩn Ø50 mm, cảm biến phù hợp để giám sát sự xuất hiện, đi qua hoặc thiếu hụt của các vật thể có kích thước tương ứng trong một vùng xác định.
Ưu điểm của cấu hình thu – phát
- Khoảng cách phát hiện đạt tối đa 7 m, phù hợp với các vị trí cần bố trí cảm biến ở hai phía của băng tải hoặc máy.
- Khả năng phát hiện ổn định đối với vật thể không trong suốt.
- Thời gian phản hồi 12 ms, đáp ứng tốt các thao tác kiểm tra và điều khiển trên dây chuyền.
- Chức năng chống nhiễu lẫn nhau giúp hạn chế ảnh hưởng khi bố trí nhiều cảm biến trong cùng khu vực.
- Chức năng tự chẩn đoán hỗ trợ kiểm tra tình trạng hoạt động của cảm biến.
Ứng dụng phù hợp của cảm biến vùng BW40-04P
BW40-04P được sử dụng để phát hiện vật thể tại các vị trí mà cảm biến điểm thông thường không bao quát đủ vùng kiểm tra. Một số ứng dụng tiêu biểu gồm:
- Phát hiện sản phẩm đi qua trên băng tải.
- Kiểm tra sự có mặt của linh kiện hoặc sản phẩm trong công đoạn lắp ráp.
- Giám sát vật thể tại máy đóng gói, máy cấp phôi và máy phân loại.
- Đếm hoặc xác nhận sản phẩm đi qua một khu vực kiểm soát.
- Phát hiện vật cản trong vùng hoạt động của máy tự động.
- Kiểm tra vị trí vật liệu trong các dây chuyền sản xuất công nghiệp.
Cảm biến đặc biệt phù hợp với hệ thống điều khiển sử dụng PLC hoặc bộ điều khiển có ngõ vào số tương thích với tín hiệu PNP.
Đấu nối và tích hợp vào hệ thống điều khiển
Sản phẩm sử dụng nguồn cấp 12–24 VDC, ngõ ra dạng PNP và đầu nối M12. Khi tích hợp vào tủ điều khiển, cần kiểm tra sự tương thích giữa kiểu ngõ ra của cảm biến và ngõ vào PLC, bộ điều khiển hoặc thiết bị xử lý tín hiệu.
Ngõ vào Test input (External test) cho phép kết nối với mạch điều khiển bên ngoài để thực hiện chức năng kiểm tra hoạt động của bộ phát. Việc đấu nối cần được thực hiện đúng sơ đồ chân và đúng cực nguồn của thiết bị để tránh kích hoạt bảo vệ hoặc gây hư hỏng cảm biến.
Các điểm cần kiểm tra trước khi lắp đặt
- Bộ phát và bộ thu phải được lắp đối diện, đồng trục và không bị lệch hướng.
- Khoảng cách giữa hai bộ phải nằm trong giới hạn phát hiện tối đa 7 m.
- Tránh để vật thể cố định, giá đỡ hoặc dây dẫn che chắn đường truyền quang.
- Kiểm tra điện áp nguồn trong dải 12–24 VDC trước khi cấp điện.
- Đảm bảo thiết bị điều khiển tương thích với ngõ ra PNP.
- Không sử dụng cảm biến trong môi trường vượt quá dải nhiệt độ, độ ẩm hoặc cấp bảo vệ IP65.
Phụ kiện kết nối cho BW40-04P
BW40-04P được trang bị giá đỡ cố định tiêu chuẩn. Các loại cáp kết nối có thể lựa chọn riêng gồm:
- CID4-3R và CID4-3T
- CID4-5R và CID4-5T
- CID4-7R và CID4-7T
- CID4-10R và CID4-10T
Khi thay thế hoặc mở rộng hệ thống, nên lựa chọn đúng loại cáp cho phía bộ thu hoặc bộ phát, đồng thời kiểm tra chiều dài cáp và vị trí lắp đặt thực tế.
Những lưu ý khi lựa chọn BW40-04P
BW40-04P phù hợp khi hệ thống cần phát hiện vật thể không trong suốt trong vùng có chiều cao bảo vệ 120 mm, khoảng cách giữa bộ phát và bộ thu không quá 7 m, đồng thời thiết bị điều khiển sử dụng tín hiệu PNP.
Model này không nên được lựa chọn chỉ dựa trên chiều cao thân cảm biến. Khi thiết kế hoặc thay thế, cần đồng thời kiểm tra số trục quang học, bước trục 40 mm, kích thước vật thể cần phát hiện, khoảng cách lắp đặt và yêu cầu ngõ ra của PLC. Việc căn chỉnh chính xác bộ thu – phát cũng có ảnh hưởng trực tiếp đến độ ổn định của hệ thống.

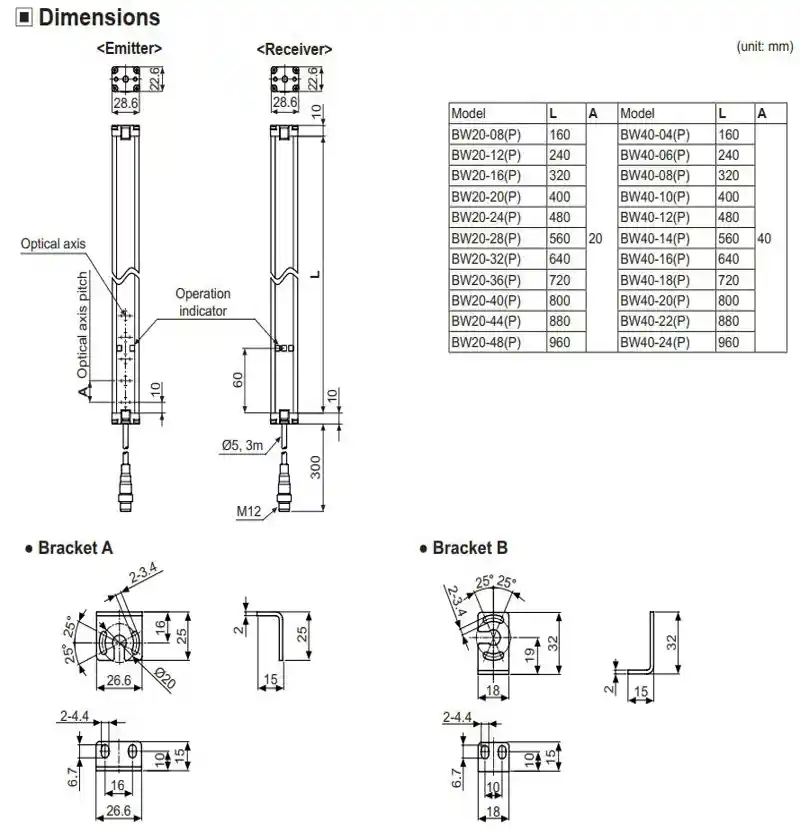

Kích thước BW40-04P
Sơ đồ đấu nối BW40-04P
