Thông số kỹ thuật BW20-48P
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | BW20-48P |
| Dòng sản phẩm | BW Series |
| Loại cảm biến | Cảm biến vùng loại đa năng |
| Phương pháp phát hiện | Thu phát trực tiếp |
| Khoảng cách phát hiện | 0.1 đến 7 m |
| Nguồn sáng | LED hồng ngoại 850 nm điều biến |
| Khoảng cách giữa các trục quang | 20 mm |
| Số trục quang học | 48 trục |
| Chiều cao phát hiện / Tổng chiều dài | 940 / 960 mm |
| Đối tượng phát hiện tối thiểu | Vật liệu đục, đường kính tối thiểu Ø30 mm |
| Nguồn cấp | 12-24 VDC ±10%, độ gợn sóng P-P tối đa 10% |
| Ngõ ra điều khiển | PNP open collector |
| Điện áp tải | Tối đa 30 VDC |
| Dòng tải | Tối đa 100 mA |
| Điện áp dư | Tối đa 2.5 VDC |
| Ngõ vào | Tiếp điểm, NPN |
| Chức năng ngõ vào | Test input, external test |
| Chế độ hoạt động | Light ON |
| Thời gian đáp ứng | Tối đa 10 ms |
| Chức năng tự chẩn đoán | Có |
| Chức năng chống giao thoa | Có |
| Chức năng chẩn đoán bên ngoài | Có |
| Mạch bảo vệ | Bảo vệ ngược cực nguồn, bảo vệ quá dòng và ngắn mạch ngõ ra |
| Truyền thông | Không hỗ trợ |
| Ánh sáng môi trường | Tối đa 10,000 lx tại phía thu |
| Nhiệt độ môi trường | -10 đến 55℃, không đóng băng |
| Nhiệt độ bảo quản | -20 đến 60℃, không đóng băng |
| Độ ẩm môi trường | 35 đến 85%RH, không ngưng tụ |
| Độ ẩm bảo quản | 35 đến 85%RH, không ngưng tụ |
| Độ bền điện môi | 1,000 VAC 50/60 Hz trong 1 phút |
| Điện trở cách điện | Trên 20 MΩ tại 500 VDC megger |
| Khả năng chống rung | Biên độ 1.5 mm, tần số 10 đến 55 Hz, mỗi hướng X, Y, Z trong 2 giờ |
| Khả năng chống sốc | 500 m/s², mỗi hướng X, Y, Z trong 3 lần |
| Cấu trúc bảo vệ | IP65 theo tiêu chuẩn IEC |
| Chất liệu vỏ | Nhôm |
| Chất liệu nắp trước và phần phát hiện | Acrylic |
| Kiểu kết nối | Loại dây cáp kèm giắc cắm |
| Thông số cáp | Cáp Ø5 mm, 4 lõi, dài 300 mm, giắc cắm M12 |
| Phương pháp lắp đặt | Lắp bằng giá đỡ trên và dưới |
| Phụ kiện đi kèm | Giá đỡ A: 4 chiếc, giá đỡ B: 4 chiếc, bu-lông cố định: 8 chiếc |
| Phụ kiện mua rời | Cáp kết nối CID4-3T, CID4-5T, CID4-7T, CID4-10T, CID4-3R, CID4-5R, CID4-7R, CID4-10R |
| Chứng nhận | CE, EAC |
| Ghi chú môi trường | Không sử dụng trong môi trường đóng băng hoặc ngưng tụ |
| Copyright | Hải Phòng Tech |
Kích thước BW20-48P

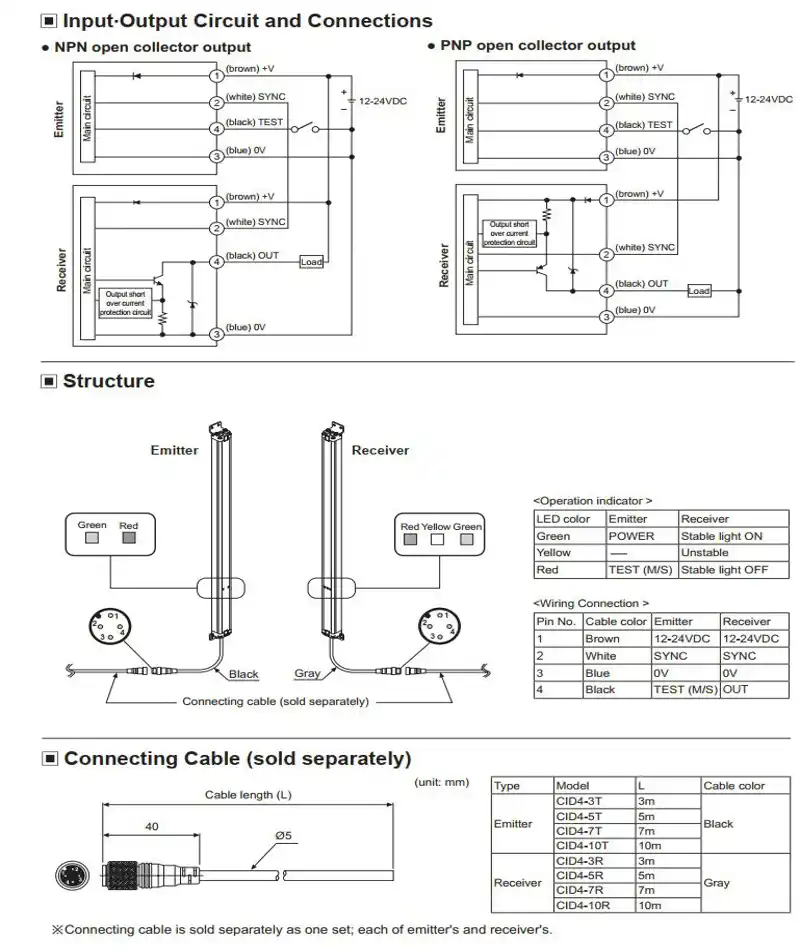

Sơ đồ đấu nối BW20-48P
