Thông số kỹ thuật cảm biến quang Autonics BS5-L2M
| Thông số | Giá trị chi tiết |
|---|---|
| Mã sản phẩm | BS5-L2M |
| Hãng sản xuất | Autonics |
| Dòng sản phẩm | BS5 Series (Micro Photomicro Sensor) |
| Hình dạng thân | Dạng chữ L (L-shaped) |
| Phương pháp phát hiện | Thu – phát qua khe (Through-beam slot type) |
| Khoảng cách khe phát hiện | 5 mm |
| Độ sâu khe | 9 mm |
| Vật phát hiện tiêu chuẩn | Vật mờ đục, kích thước tối thiểu 2 × 0.8 mm |
| Nguồn sáng | LED hồng ngoại (bước sóng 940 nm) |
| Nguồn cấp | 5 – 24 VDC ±10% (Ripple P-P: tối đa 10%) |
| Dòng điện tiêu thụ | Tối đa 30 mA |
| Ngõ ra điều khiển | NPN collector hở (Tải tối đa: 30 VDC, 100 mA) |
| Chế độ hoạt động | Tùy chọn Light-ON hoặc Dark-ON (chuyển đổi qua dây điều khiển) |
| Tần số đáp ứng | 2 kHz |
| Chỉ thị trạng thái | LED đỏ (sáng khi ngõ ra ON) |
| Mạch bảo vệ | Bảo vệ phân cực ngược nguồn điện, bảo vệ ngắn mạch ngõ ra |
| Phương pháp kết nối | Dạng giắc cắm chuyên dụng (Connector type) |
| Phụ kiện tương thích | Cáp kết nối CT-01, CT-02 (mua rời) |
| Vật liệu vỏ | Nhựa PBT, bề mặt quang học Polycarbonate (PC) |
| Nhiệt độ môi trường | -20 đến 55°C (hoạt động), -25 đến 85°C (bảo quản) |
| Cấp bảo vệ | IP50 (tiêu chuẩn IEC) |
| Trọng lượng | Khoảng 3 g |

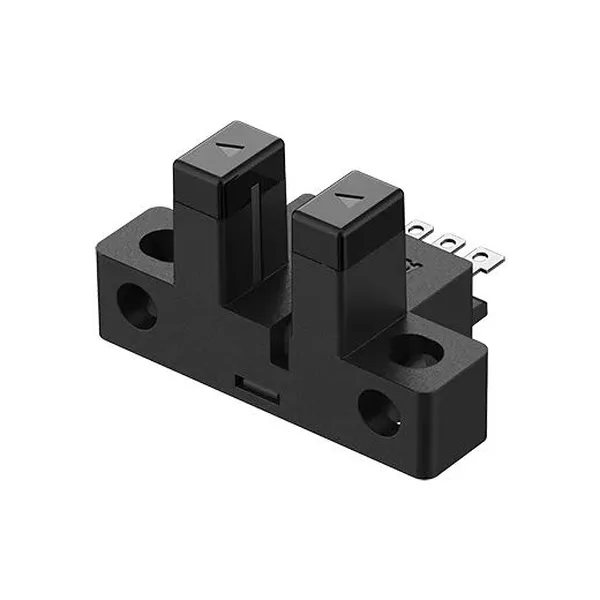

Thiết kế cơ khí chữ L và cơ chế phát hiện
Autonics BS5-L2M sở hữu cấu trúc thân chữ L với độ sâu rãnh quang 9 mm và khẩu độ khe 5 mm. Kiểu dáng này tối ưu không gian lắp đặt trong các cơ cấu truyền động hẹp, cho phép mặt bắt vít nằm vuông góc với hướng di chuyển của vật cản. Hệ thống quang học tích hợp sẵn bộ phát và bộ thu đối diện nhau qua khe rãnh, giúp loại bỏ hoàn toàn công đoạn căn chỉnh quang học phức tạp.
Nhờ sử dụng chùm tia hồng ngoại hẹp, cảm biến có khả năng nhận diện chính xác các lá chắn sáng, màng kim loại hoặc mép vật thể có kích thước từ 2 × 0.8 mm trở lên, hạn chế tối đa hiện tượng nhận diện sai do phản xạ ánh sáng môi trường.
Cơ chế chuyển đổi Light-ON và Dark-ON
Ký tự số “2” trong mã sản phẩm BS5-L2M đại diện cho dòng cảm biến tích hợp chân điều khiển chế độ làm việc (Control terminal). Người dùng có thể chủ động cấu hình trạng thái ngõ ra mà không cần thay đổi phần cứng:
- Chế độ Light-ON: Ngõ ra kích hoạt khi chùm sáng giữa hai nhánh cảm biến không bị che khuất. Để kích hoạt chế độ này, dây điều khiển (chân Control) được nối trực tiếp vào cực dương (+V) của nguồn điện.
- Chế độ Dark-ON: Ngõ ra kích hoạt khi có vật chắn đi vào khe cảm biến làm gián đoạn chùm tia hồng ngoại. Để kích hoạt chế độ này, dây điều khiển (chân Control) được để hở hoặc nối về mức âm (0V/GND).
Sơ đồ chân giắc cắm và phụ kiện kết nối
Model BS5-L2M sử dụng kiểu cắm giắc mini 4 chân thay vì dây liền thân. Thiết kế này giúp việc thay thế, bảo trì thiết bị trong cụm máy trở nên nhanh chóng mà không cần cắt nối lại hệ thống dây điện trong tủ điều khiển.
- Chân 1 (+V): Cấp nguồn dương 5 – 24 VDC.
- Chân 2 (L/D Control): Chân tín hiệu lựa chọn chế độ Light-ON hoặc Dark-ON.
- Chân 3 (OUT): Ngõ ra tín hiệu transistor NPN collector hở, kéo tải về GND khi kích hoạt.
- Chân 4 (0V / GND): Cực âm nguồn nuôi.
Để hoàn thiện hệ thống, cảm biến cần kết hợp với dây giắc cắm chính hãng chuyên dụng của Autonics:
- CT-01: Dây cáp đúc sẵn đầu cắm, chiều dài 1 m hoặc 2 m, phù hợp cho việc đi dây tự do vào cầu đấu.
- CT-02: Đầu nối dạng bấm cos/chân kẹp hỗ trợ tùy biến chiều dài cáp theo thiết kế máy.
So sánh biến thể BS5-L2M với các model cùng dòng
| Đặc tính | BS5-L2M | BS5-K2M | BS5-T2M | BS5-L1M |
|---|---|---|---|---|
| Hình dạng thân | Dạng chữ L (L-shape) | Dạng chữ K (K-shape) | Dạng chữ T (T-shape) | Dạng chữ L (L-shape) |
| Kiểu chọn chế độ | Dây điều khiển (Light-ON / Dark-ON) | Dây điều khiển (Light-ON / Dark-ON) | Dây điều khiển (Light-ON / Dark-ON) | Cố định theo dây nguồn (Light-ON khi nối nguồn) |
| Kiểu kết nối | Giắc cắm (Connector) | Giắc cắm (Connector) | Giắc cắm (Connector) | Giắc cắm (Connector) |
| Vị trí mặt bắt vít | Mặt bên vuông góc rãnh | Mặt đáy song song rãnh | Mặt lưng đối xứng | Mặt bên vuông góc rãnh |
Lưu ý kỹ thuật khi lắp đặt và vận hành
- Tải ngõ ra: Dòng tải tối đa của transistor NPN là 100 mA. Nếu kích cuộn hút rơ-le ngoài hoặc tải cảm ứng, bắt buộc phải mắc thêm diode dập xung ngược (Flyback diode) để bảo vệ ngõ ra.
- Chống nhiễu quang học: Tránh để ánh sáng mặt trời chiếu trực tiếp hoặc đèn huỳnh quang công suất lớn rọi thẳng vào rãnh nhận quang, vì cường độ sáng môi trường vượt quá 1.000 lx có thể làm sai lệch trạng thái cảm biến.
- Môi trường làm việc: Thân cảm biến đạt cấp bảo vệ IP50, chỉ chống bụi nhẹ và không có khả năng chống thấm nước hoặc dầu bôi trơn. Cần che chắn kỹ khi vận hành trong máy gia công CNC, môi trường cắt gọt có phoi kim loại hay dầu mỡ bắn tia.
- Vệ sinh định kỳ: Bề mặt khe thu – phát làm bằng nhựa PC nhạy cảm với hóa chất tẩy rửa mạnh. Chỉ sử dụng vải mềm khô hoặc tăm bông thấm cồn nhẹ để làm sạch bụi bẩn bám tại mắt quang.

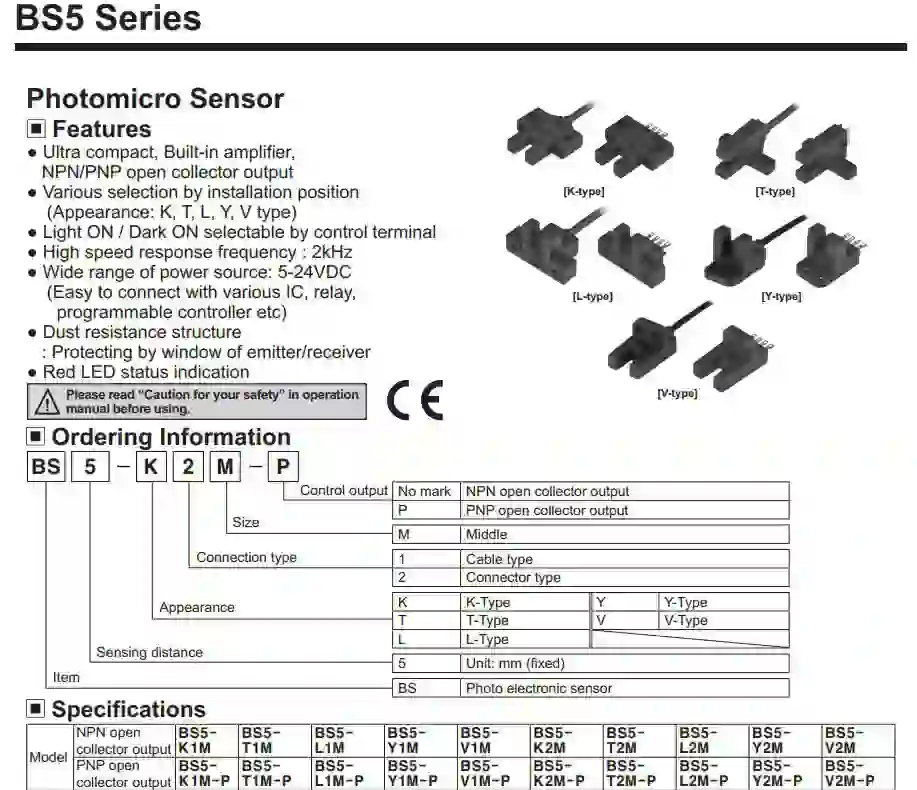

Kích thước BS5-L2M
