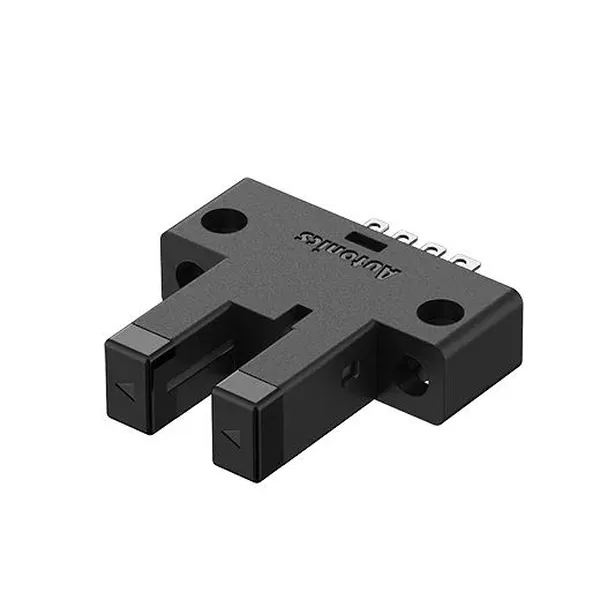

Thông số kỹ thuật cảm biến quang chữ U Autonics BS5-K2M
| Thông số | Chi tiết kỹ thuật |
|---|---|
| Hãng sản xuất | Autonics |
| Mã sản phẩm | BS5-K2M |
| Kiểu dáng quang học | Dạng chữ K (lỗ bắt vít nằm ngang thân) |
| Độ rộng khe cảm biến | 5 mm |
| Độ sâu khe | 9 mm |
| Nguồn cấp | 5 – 24 VDC ±10% (Ripple P-P: tối đa 10%) |
| Dòng tiêu thụ | Tối đa 30 mA |
| Khoảng cách phát hiện | 5 mm (cố định theo chiều rộng khe) |
| Vật phát hiện tiêu chuẩn | Vật thể mờ đục kích thước tối thiểu 0.8 × 1.8 mm |
| Nguồn sáng | LED hồng ngoại (bước sóng 940 nm) |
| Ngõ ra điều khiển | NPN collector hở (Tải tối đa: 100 mA, điện áp dư tối đa: 1.2 VDC) |
| Chế độ vận hành | Lựa chọn Light-ON hoặc Dark-ON (qua dây điều khiển) |
| Tần số đáp ứng | 2 kHz |
| Chỉ thị trạng thái | Đèn LED đỏ (sáng khi ngõ ra dẫn) |
| Mạch bảo vệ | Bảo vệ phân cực ngược, bảo vệ ngắn mạch ngõ ra quá dòng |
| Phương thức kết nối | Đầu nối giắc cắm (Connector type – 4 chân) |
| Cấp bảo vệ | IP50 (theo tiêu chuẩn IEC) |
| Nhiệt độ môi trường | -20 đến 55°C (hoạt động), -25 đến 85°C (bảo quản) |
Đặc điểm cấu tạo và cơ chế nhận diện dạng chữ K
Autonics BS5-K2M thuộc dòng cảm biến quang thu phát chung dạng rãnh siêu nhỏ (Micro Photoelectric Sensor). Chữ cái K trong mã định danh quy định kết cấu tai bắt vít nằm ngang ở phần thân dưới, giúp cảm biến bám chắc trên các giá đỡ phẳng hoặc mặt trượt dẫn hướng mà không chiếm diện tích phía trên khe quét.
Khoảng cách giữa bộ phát và bộ thu được khóa cố định ở mức 5 mm với chiều sâu khe rãnh 9 mm. Nhờ thiết kế đối xứng một trục quang duy nhất cùng nguồn sáng hồng ngoại công suất ổn định, thiết bị xác định chính xác mép vật cản cắt qua rãnh với độ trễ chuyển mạch tính bằng micro-giây, ngăn chặn hiện tượng bỏ sót xung khi vật thể di chuyển ở tốc độ cao.
Sơ đồ chân giắc cắm và cách chọn chế độ Light-ON / Dark-ON
Phiên bản BS5-K2M sử dụng kiểu kết nối giắc cắm chuyên dụng 4 chân, tương thích với cáp kết nối rời mã CT-01 hoặc CT-02 của Autonics. Cấu trúc chân và nguyên lý kích hoạt ngõ ra NPN được thiết lập thông qua dây điều khiển:
- Chân 1 (+V / Dây nâu): Cấp nguồn dương từ 5 đến 24 VDC.
- Chân 2 (Control / Dây hồng): Dây chọn chế độ hoạt động Light-ON hoặc Dark-ON.
- Chân 3 (OUT / Dây đen): Ngõ ra tín hiệu xung NPN collector hở.
- Chân 4 (0V / Dây xanh dương): Cực âm nguồn điện (GND).
Tùy theo yêu cầu xử lý tín hiệu của bộ điều khiển (PLC, vi điều khiển, mạch đếm xung), chế độ làm việc được cấu hình như sau:
- Chế độ Light-ON (Ngõ ra kích hoạt khi không có vật cản): Đấu dây Control (dây hồng) vào cực dương nguồn (+V).
- Chế độ Dark-ON (Ngõ ra kích hoạt khi tia sáng bị che khuất): Để hở dây Control hoặc đấu trực tiếp dây Control vào cực âm (0V).
Điểm khác biệt giữa BS5-K2M và các model cùng dòng BS5
Dòng cảm biến rãnh siêu nhỏ BS5 của Autonics bao gồm nhiều kiểu dáng cơ khí và kiểu đấu nối nhằm phục vụ không gian cơ khí đa dạng:
- BS5-K2M so với BS5-T2M / BS5-V2M / BS5-L2M: Cùng chung kích thước khe 5 mm và thông số điện áp tử 5-24 VDC ngõ ra NPN, nhưng khác biệt hoàn toàn về hướng gá lắp. Dạng K bắt vít mặt bên ngang, dạng T bắt vít dọc xuyên thân, dạng V bắt vít mặt đáy đứng, còn dạng L phù hợp với các góc bo cạnh máy.
- BS5-K2M so với BS5-K1M: Mã đuôi “2M” biểu thị loại sử dụng đầu cắm giắc rời (Connector), trong khi mã đuôi “1M” là loại đúc sẵn dây cáp liền thân dài 1 mét. Loại cắm giắc K2M đem lại ưu thế vượt trội khi cần bảo trì, thay thế nhanh chóng mà không cần đi lại toàn bộ đường dây điện trong tủ điều khiển.
Ứng dụng tiêu biểu trong máy móc tự động
Nhờ tần số đáp ứng lên tới 2 kHz và khả năng định vị vật mỏng kích thước chỉ 0.8 mm, BS5-K2M là lựa chọn phổ biến trong các cụm cơ cấu chính xác:
- Xác định điểm gốc (Home Position): Đặt tại các trục dẫn hướng vít me, thanh trượt tuyến tính trong máy in 3D công nghiệp, máy khắc laser, robot pick-and-place để nhận diện vị trí gốc tọa độ khi khởi động.
- Cảm biến giới hạn hành trình (Limit Sensor): Ngăn chặn bàn trượt chuyển động vượt quá phạm vi an toàn cơ khí.
- Đĩa encoder đếm xung tốc độ thấp: Đọc các vạch khuyết trên đĩa xoay kim loại để đo tốc độ quay của motor hoặc con lăn băng tải.
- Kiểm tra sự hiện diện của linh kiện: Phát hiện khay linh kiện, thẻ bài, bo mạch di chuyển qua rãnh máy lắp ráp điện tử.
Lưu ý lắp đặt và vận hành ổn định
- Che chắn ánh sáng môi trường: Cảm biến đạt chuẩn chống bụi IP50 và giới hạn chịu ánh sáng đèn huỳnh quang tối đa 1.000 lx. Cần tránh để ánh sáng mặt trời hoặc nguồn sáng chói rọi trực tiếp vào lăng kính thu phát để tránh báo động giả.
- Độ rung lắc cơ khí: Khi bắt vít cố định thân cảm biến chữ K, nên sử dụng ốc M2 kèm vòng đệm phẳng với lực siết định mức vừa phải (không vượt quá 0.15 N·m) để tránh làm nứt vỡ tai bắt bằng nhựa.
- Bố trí dây dẫn: Không đi chung đường cáp tín hiệu cảm biến với các đường dây động lực, biến tần hoặc dây nguồn motor công suất lớn nhằm tránh hiện tượng cảm ứng nhiễu sóng làm sai lệch tín hiệu xung.
Kích thước BS5-K2M
