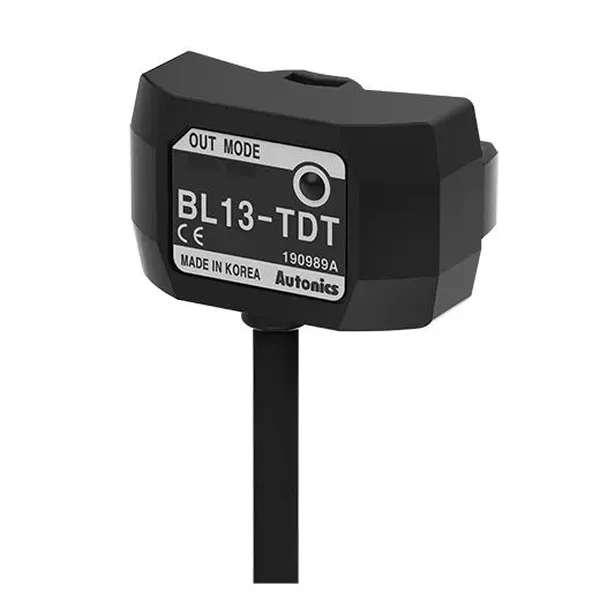

Thông số kỹ thuật cảm biến mức Autonics BL13-TDT-P
| Thông số | Giá trị chi tiết |
|---|---|
| Mã sản phẩm | BL13-TDT-P |
| Hãng sản xuất | Autonics |
| Phương pháp phát hiện | Thu – phát quang học (Through-beam) gắn ngoài ống |
| Nguồn sáng | LED hồng ngoại (Bước sóng 950 nm) |
| Đường kính ngoài ống áp dụng | Ø6 đến Ø13 mm |
| Độ dày thành ống tương thích | 1 mm (±0.1 mm) |
| Vật liệu ống sử dụng | FEP, PFA hoặc các loại nhựa trong suốt tương đương |
| Đối tượng phát hiện | Chất lỏng trong suốt hoặc bán trong suốt có trong ống |
| Nguồn cấp | 12 – 24 VDC ±10% (Ripple P-P: tối đa 10%) |
| Dòng điện tiêu thụ | Tối đa 30 mA |
| Ngõ ra điều khiển | PNP Open Collector (Tải tối đa 200 mA, 30 VDC) |
| Chế độ hoạt động | Light-ON / Dark-ON (Lựa chọn qua nút gạt/phím bấm) |
| Thời gian đáp ứng | Tối đa 2 ms |
| Đèn chỉ thị | Chỉ thị hoạt động: LED đỏ; Chỉ thị nguồn: LED xanh lá |
| Mạch bảo vệ | Bảo vệ ngược cực nguồn, bảo vệ ngắn mạch quá dòng ngõ ra |
| Cấp bảo vệ | IP64 (Tiêu chuẩn IEC) |
| Kiểu kết nối | Cáp liền 3 sợi, chiều dài 1 m |
| Trọng lượng | Khoảng 13 g (thân cảm biến) |
Nguyên lý phát hiện khúc xạ quang học qua thành ống
Autonics BL13-TDT-P là dòng cảm biến phát hiện mức chất lỏng không tiếp xúc (non-contact), hoạt động dựa trên sự chênh lệch chiết suất giữa không khí và chất lỏng trong đường ống dẫn.
Khi bên trong ống không có chất lỏng (trạng thái rỗng), chùm tia hồng ngoại phát ra từ thấu kính phát sẽ truyền thẳng qua thành ống và chiếu trực tiếp tới bộ phận thu quang. Ngược lại, khi chất lỏng đi qua vùng kiểm tra, hiện tượng khúc xạ ánh sáng xảy ra khiến đường truyền tia hồng ngoại bị lệch hướng, lượng ánh sáng hội tụ về đầu thu suy giảm rõ rệt. Bộ vi xử lý bên trong sẽ phân tích mức suy giảm này để xuất tín hiệu kích hoạt đầu ra chỉ trong vòng 2 ms.
Phân biệt model BL13-TDT-P và BL13-TDT
Trong dải sản phẩm cảm biến kẹp ống series BL của Autonics, BL13 là kích thước dành cho ống đường kính từ 6 đến 13 mm. Sự khác biệt cốt lõi giữa hai biến thể nằm ở kiểu xuất tín hiệu điều khiển:
- BL13-TDT-P: Ngõ ra PNP Open Collector (kích dương). Khi kích hoạt, ngõ ra đưa điện áp nguồn (+) về tải hoặc PLC. Dòng cảm biến này phổ biến trong các hệ thống điều khiển theo tiêu chuẩn châu Âu hoặc các dòng PLC như Siemens, Beckhoff.
- BL13-TDT: Ngõ ra NPN Open Collector (kích âm/chìm). Khi kích hoạt, ngõ ra nối với cực âm (0V). Thường dùng trong các hệ thống tự động hóa tiêu chuẩn Nhật Bản/Hàn Quốc như Omron, Mitsubishi.
Sơ đồ và nguyên tắc đấu dây tín hiệu
Cảm biến được tích hợp cáp nối 3 dây với quy ước màu chuẩn công nghiệp:
- Dây màu nâu (Brown): Cấp nguồn dương +12 đến 24 VDC.
- Dây màu xanh dương (Blue): Nối nguồn âm 0 VDC (GND).
- Dây màu đen (Black): Tín hiệu ngõ ra PNP. Khi đấu nối với PLC, dây đen đưa trực tiếp vào cổng Digital Input (DI), chân chung của PLC (COM/M) được nối về 0 VDC.
Lưu ý lắp đặt và tương thích đường ống
Để BL13-TDT-P hoạt động chính xác và tránh báo ảo, việc lắp đặt cần đáp ứng các điều kiện kỹ thuật sau:
- Chất liệu và độ trong của ống: Cảm biến chỉ hoạt động tối ưu trên ống FEP, PFA hoặc nhựa có độ trong suốt tương đương. Ống màu tối, ống mờ đục hoặc ống có thành quá dày (>1 mm) sẽ cản trở tia quang và gây sai lệch tín hiệu.
- Cố định chống trượt: Sử dụng miếng đệm cao su silicon chống trượt và dây thít đi kèm để ép chặt thân cảm biến ôm khít mặt ngoài ống dẫn. Nếu khe hở giữa cảm biến và ống bị dịch chuyển, tia quang sẽ bị lệch trục.
- Hiện tượng bọt khí: Các bọt khí lớn tích tụ hoặc dòng chất lỏng chảy ngắt quãng tạo bọt có thể khiến cảm biến hiểu nhầm là ống đang rỗng. Nên lắp đặt cảm biến ở đoạn ống thẳng đứng với dòng chảy hướng từ dưới lên để hạn chế bọt khí đọng lại tại điểm đo.
- Cặn bám lòng ống: Đối với chất lỏng dễ kết tủa hoặc bám cặn, lớp màng đọng bên trong thành ống lâu ngày có thể ngăn cản tia hồng ngoại, làm cảm biến nhận diện sai trạng thái rỗng/đầy. Cần vệ sinh hoặc thay đoạn ống định kỳ tại vị trí lắp đặt.

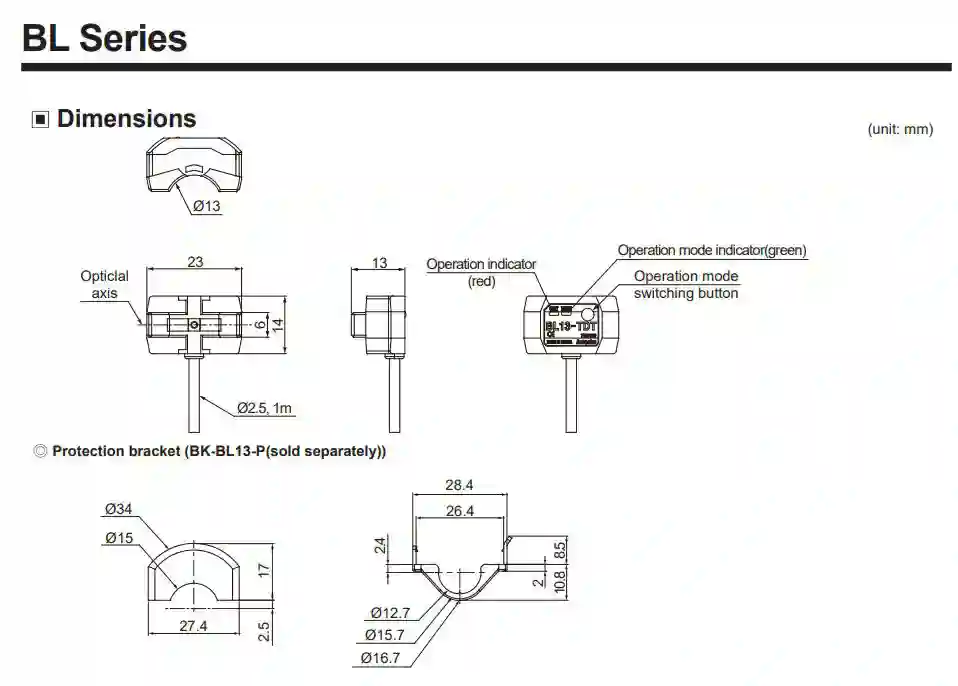

Kích thước BL13-TDT-P
Sơ đồ đấu nối BL13-TDT-P
Đang cập nhật
