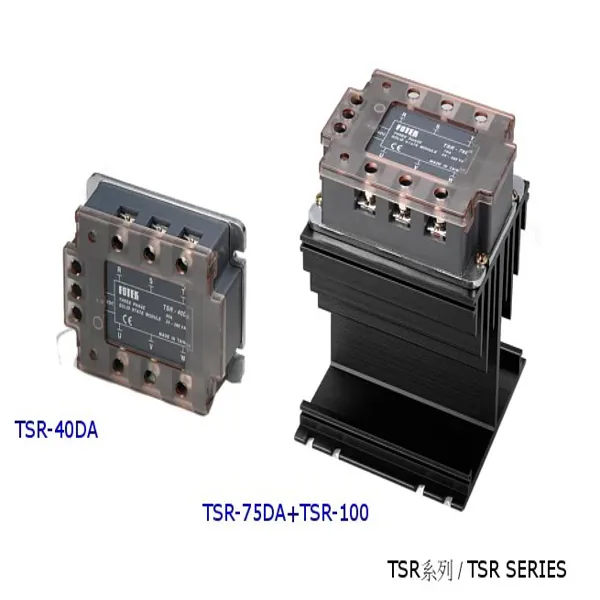

Rơ le bán dẫn ba pha Fotek TSR-75DA-H 75A

Thông số kỹ thuật TSR-75DA-H

Đặc điểm của rơ le bán dẫn Fotek TSR-75DA-H

Fotek TSR-75DA-H là rơ le bán dẫn 3 pha dùng để đóng cắt tải xoay chiều bằng tín hiệu điều khiển một chiều 3–32VDC. Thiết bị có khả năng điều khiển tải đến 75A trong dải điện áp 90–480VAC, phù hợp với các mạch gia nhiệt, động cơ và thiết bị công suất sử dụng nguồn điện ba pha.

Khác với khởi động từ cơ khí, SSR không sử dụng tiếp điểm chuyển động nên hoạt động êm, không phát sinh tia lửa điện khi đóng cắt và giảm hiện tượng mài mòn do đóng cắt nhiều lần. Chức năng zero-crossing giúp tải được đóng khi điện áp xoay chiều đi qua vùng zero, từ đó hạn chế nhiễu điện và dòng xung trong nhiều ứng dụng tải thuần trở.

Cách hoạt động và điều khiển

Khi cấp tín hiệu điều khiển 3–32VDC vào ngõ vào, TSR-75DA-H kích hoạt đồng thời các kênh bán dẫn cho mạch tải ba pha. Khi tín hiệu điều khiển được ngắt, các kênh tải ngừng dẫn theo đặc tính đóng cắt của SSR xoay chiều.

• Ngõ điều khiển sử dụng điện áp một chiều 3–32VDC.
• Ngõ tải dùng cho nguồn xoay chiều ba pha trong dải 90–480VAC.
• Điều khiển được thực hiện bằng tín hiệu điện áp, không phải tín hiệu dòng 4–20mA trực tiếp.
• Đèn LED trên thiết bị hỗ trợ nhận biết trạng thái kích hoạt của ngõ điều khiển.

Lắp đặt và đấu nối thực tế

TSR-75DA-H được lắp nối tiếp trên các đường dây tải ba pha. Ba đầu vào tải nối với nguồn ba pha, ba đầu ra tải nối đến thiết bị cần điều khiển. Hai cực điều khiển được kết nối với ngõ ra transistor, bộ điều khiển nhiệt độ, PLC hoặc mạch điều khiển DC có điện áp tương thích.

Cần xác định đúng sơ đồ cực tính của ngõ điều khiển trước khi cấp nguồn. Đường dây công suất phải sử dụng tiết diện phù hợp với dòng tải, được bảo vệ bằng thiết bị bảo vệ quá dòng và siết chặt đầu nối để hạn chế phát nhiệt tại điểm tiếp xúc.

Yêu cầu tản nhiệt

Dòng tải 75A tạo ra nhiệt tổn hao trên các linh kiện bán dẫn ngay cả khi SSR đang dẫn. Vì vậy, thiết bị phải được gắn trên bộ tản nhiệt có kích thước phù hợp; không nên vận hành ở dòng định mức nếu lắp trực tiếp trong tủ mà không có giải pháp thoát nhiệt.

• Bôi một lớp mỏng keo tản nhiệt giữa mặt đế SSR và bộ tản nhiệt.
• Bảo đảm bề mặt tiếp xúc phẳng, sạch và được siết đúng lực.
• Bố trí khoảng thông thoáng quanh bộ tản nhiệt.
• Giảm dòng tải khi nhiệt độ trong tủ cao hoặc điều kiện thông gió hạn chế.
• Không chạm vào bộ tản nhiệt khi thiết bị vừa vận hành vì bề mặt có thể có nhiệt độ cao.

Ứng dụng phù hợp

Với cấu hình điều khiển DC và ngõ tải ba pha công suất lớn, Fotek TSR-75DA-H thường được sử dụng trong các hệ thống cần đóng cắt thường xuyên hoặc cần phối hợp với bộ điều khiển tự động:

• Điều khiển bộ gia nhiệt điện ba pha.
• Tủ nhiệt, lò sấy và máy gia nhiệt công nghiệp.
• Hệ thống điều khiển tải xoay chiều bằng PLC.
• Máy móc tự động hóa có tải ba pha.
• Thiết bị HVAC và các mạch tải điện trở công suất lớn.

Lưu ý khi chọn và sử dụng TSR-75DA-H

Model TSR-75DA-H cần được lựa chọn dựa trên cả điện áp tải, dòng tải, loại tải và điều kiện tản nhiệt. Dòng 75A không nên được hiểu là giá trị có thể duy trì trong mọi môi trường mà không cần giảm tải hoặc tăng cường làm mát.

• Kiểm tra tải thực tế có nằm trong dải 90–480VAC hay không.
• Không dùng ngõ điều khiển 4–20mA trực tiếp nếu chưa có bộ chuyển đổi phù hợp sang điện áp 3–32VDC.
• Với tải động cơ, máy biến áp hoặc tải có dòng khởi động lớn, cần tính đến dòng xung và khả năng chịu quá tải của SSR.
• Lắp thiết bị bảo vệ ngắn mạch và quá dòng ở phía nguồn tải.
• Ngắt hoàn toàn nguồn điện trước khi đấu nối hoặc bảo trì.
• SSR có thể vẫn còn điện áp ở phía tải khi đã ngắt tín hiệu điều khiển; cần kiểm tra bằng thiết bị đo phù hợp trước khi thao tác.
