Thông số kỹ thuật SCR-25LA-H
| Thông số | Giá trị |
|---|---|
| Thương hiệu | FOTEK |
| Mã sản phẩm | SCR-25LA-H |
| Loại thiết bị | Bộ điều khiển công suất SCR một pha |
| Dòng tải định mức | 25 A |
| Tín hiệu điều khiển | 4–20 mA |
| Điện trở ngõ vào | Xấp xỉ 1,2 kΩ |
| Phương thức điều khiển | Điều khiển góc pha |
| Thời gian đáp ứng | Tối đa 1,0 ms |
| Vật liệu vỏ | ABS chống cháy, cấp UL94 V-0 |
| Nhiệt độ môi trường hoạt động | -40 đến 80°C |
| Độ ẩm môi trường | 35–85% RH, không ngưng tụ |
SCR-25LA-H là gì?
FOTEK SCR-25LA-H là bộ điều khiển công suất sử dụng linh kiện bán dẫn SCR để điều chỉnh công suất cấp cho tải xoay chiều. Thiết bị nhận tín hiệu analog 4–20 mA từ bộ điều khiển nhiệt độ, PLC hoặc thiết bị tự động hóa, sau đó thay đổi góc dẫn của SCR nhằm điều chỉnh điện áp và công suất trung bình cấp cho tải.
Với dòng tải định mức 25 A, model này phù hợp cho các hệ thống gia nhiệt cần điều chỉnh công suất liên tục thay vì chỉ đóng hoặc ngắt tải theo chu kỳ.
Nguyên lý điều khiển bằng góc pha
Ở chế độ điều khiển góc pha, SCR-25LA-H điều chỉnh thời điểm đóng dẫn trong từng bán kỳ của nguồn xoay chiều. Khi tín hiệu 4–20 mA thay đổi, góc dẫn cũng thay đổi theo, từ đó kiểm soát công suất đưa vào tải.
- Tín hiệu điều khiển thấp tạo góc dẫn nhỏ và công suất tải thấp hơn.
- Tín hiệu điều khiển tăng làm góc dẫn lớn hơn, công suất cấp cho tải tăng.
- Tín hiệu 4–20 mA phù hợp với hệ thống điều khiển công nghiệp và đường truyền tín hiệu tương đối ổn định.
Ứng dụng phù hợp
SCR-25LA-H thường được sử dụng trong các hệ thống cần điều chỉnh công suất tải điện trở, đặc biệt là các ứng dụng gia nhiệt công nghiệp:
- Điều khiển thanh gia nhiệt và dây đốt điện.
- Ổn định nhiệt độ cho lò sấy, lò nung và tủ gia nhiệt.
- Điều khiển nhiệt cho máy ép nhựa, máy đóng gói và máy gia công vật liệu.
- Điều chỉnh công suất bộ gia nhiệt trong dây chuyền tự động hóa.
- Kết nối với bộ điều khiển nhiệt độ có ngõ ra 4–20 mA.
Lưu ý khi lắp đặt và vận hành
- Dòng tải thực tế không nên vượt quá dòng định mức 25 A của thiết bị.
- Cần lắp bộ tản nhiệt phù hợp để kiểm soát nhiệt độ SCR khi tải làm việc liên tục hoặc ở dòng cao.
- Dây dẫn, thiết bị bảo vệ quá dòng và đầu nối phải được lựa chọn theo dòng tải và điều kiện lắp đặt thực tế.
- Không đấu trực tiếp tín hiệu 4–20 mA vào mạch công suất.
- Cần đấu đúng cực tính và đúng sơ đồ chân của ngõ vào điều khiển.
- Nên bố trí khoảng cách thông thoáng quanh bộ điều khiển, tránh lắp gần nguồn nhiệt hoặc trong tủ điện có nhiệt độ cao.
- Ngắt hoàn toàn nguồn điện trước khi đấu dây, kiểm tra hoặc bảo trì thiết bị.
Những yếu tố cần kiểm tra khi chọn SCR-25LA-H
Model SCR-25LA-H phù hợp khi hệ thống có sẵn tín hiệu điều khiển 4–20 mA và cần điều chỉnh công suất tải theo phương pháp góc pha. Trước khi lựa chọn, cần xác nhận tải sử dụng là tải xoay chiều tương thích, dòng làm việc nằm trong giới hạn cho phép và tủ điện có đủ điều kiện tản nhiệt.
Thiết bị đặc biệt phù hợp với các hệ thống điều khiển nhiệt cần thay đổi công suất liên tục. Nếu ứng dụng chỉ yêu cầu đóng/ngắt tải đơn giản, rơ le bán dẫn đóng cắt theo điểm không thường sẽ phù hợp hơn so với bộ điều khiển công suất góc pha.

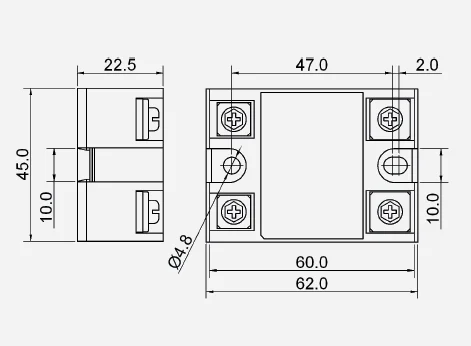

Kích thước SCR-25LA-H
Sơ đồ đấu nối SCR-25LA-H
