Cảm biến nhiệt độ độ ẩm Autonics THD-DD1-V ngõ ra 1-5 VDC

Thông số kỹ thuật cảm biến nhiệt ẩm Autonics THD-DD1-V

Thiết kế gắn ống gió và hiển thị trực quan tại chỗ

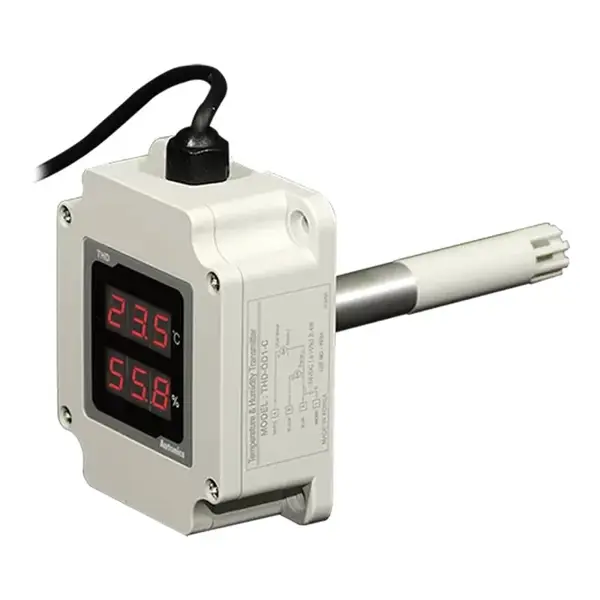

Model THD-DD1-V thuộc dòng THD Series của Autonics được tối ưu cho các hệ thống HVAC, đường ống cấp thoát khí tươi và hệ thống kiểm soát không khí phòng sạch. Với thiết kế que đo dài 100 mm, thiết bị cho phép đưa đầu dò trực tiếp vào tâm luồng khí chuyển động trong đường ống mà vẫn giữ hộp đấu nối và màn hình bên ngoài bề mặt ống.

Màn hình LED 7 đoạn hiển thị luân phiên hoặc cố định hai thông số nhiệt độ và độ ẩm với độ nét cao. Điều này giúp kỹ thuật viên vận hành dễ dàng giám sát, kiểm tra nhanh điều kiện môi trường ngay tại vị trí lắp đặt đường ống mà không cần kết nối máy đo cầm tay hay phụ thuộc vào màn hình điều khiển trung tâm.

Cơ chế truyền tín hiệu tương tự kép 1-5 VDC

Cảm biến THD-DD1-V xuất ra hai đường tín hiệu điện áp độc lập 1-5 VDC tuyến tính tương ứng với nhiệt độ và độ ẩm:

• Kênh nhiệt độ: Điện áp ngõ ra biến thiên từ 1 VDC (-19.9 °C) đến 5 VDC (60.0 °C).
• Kênh độ ẩm: Điện áp ngõ ra biến thiên từ 1 VDC (0.0 %RH) đến 5 VDC (99.9 %RH).

Chuẩn điện áp 1-5 VDC tương thích trực tiếp với các mô-đun ngõ vào Analog (AI) của hầu hết các dòng PLC phổ biến, bộ ghi dữ liệu (Data Logger) và bộ điều khiển nhiệt độ mà không cần mắc thêm điện trở shunt chuyển đổi như dạng dòng điện 4-20 mA. Tín hiệu bắt đầu từ mức 1 VDC thay vì 0 VDC giúp hệ thống điều khiển phát hiện lỗi đứt dây truyền tín hiệu khi giá trị tụt về 0 V.

Phân biệt THD-DD1-V với các mã biến thể trong THD Series

Để chọn đúng thiết bị theo yêu cầu thiết kế hệ thống, cần lưu ý ký hiệu quy định của Autonics đối với dòng THD:

• Kiểu gắn và hiển thị (DD): Ký tự “D” thứ nhất biểu thị loại Duct Mount (gắn ống gió); ký tự “D” thứ hai biểu thị có màn hình hiển thị LED (Display). Nếu là mã “THD-R” thì là loại gắn tường trong nhà, “THD-W” là loại chống nước không màn hình.
• Chiều dài que đo (1 so với 2): Mã “DD1” sử dụng que dài 100 mm, phù hợp với đường ống dẫn khí tiết diện vừa và nhỏ. Trong khi mã “DD2” có que dài 200 mm dành cho các đường ống gió lớn hoặc ống thông gió công nghiệp cỡ đại.
• Chuẩn ngõ ra (V so với C và T):

  • THD-DD1-V: Ngõ ra điện áp 1-5 VDC, phù hợp khoảng cách kéo dây ngắn đến trung bình và kết nối trực tiếp cổng ADC/Analog PLC.
  • THD-DD1-C: Ngõ ra dòng điện 4-20 mA, ưu tiên đường truyền khoảng cách xa và môi trường có nhiều nhiễu sóng công nghiệp.
  • THD-DD1-T: Ngõ ra truyền thông RS485 chuẩn Modbus RTU, tối ưu khi kết nối nhiều điểm đo về cùng mạng Scada chỉ với 2 dây tín hiệu.

Lưu ý lắp đặt và bảo vệ đầu dò trên đường ống gió

Để phép đo đạt độ chính xác cao và kéo dài tuổi thọ phần tử cảm biến, quá trình thi công cần tuân thủ các nguyên tắc sau:

• Vị trí khoét lỗ: Lắp đặt que cảm biến vuông góc với thành ống gió, tại đoạn ống thẳng, cách xa các đoạn cua gấp, van gió (damper), điện trở sấy hoặc dàn trao đổi nhiệt ít nhất 1.5 đến 2 mét để tránh xoáy khí và biến thiên nhiệt cục bộ.
• Độ kín khít: Sử dụng bích gắn kèm gioăng làm kín đi cùng thiết bị để ngăn rò rỉ khí áp suất từ trong đường ống ra ngoài hộp bảo vệ.
• Bảo vệ đầu lọc: Đầu que đo có màng lọc bảo vệ phần tử bán dẫn bên trong khỏi bụi mịn và hạt nước. Không xịt khí nén áp lực cao trực tiếp vào đầu lọc và không dùng trong môi trường có khí dung môi hóa chất bay hơi, silicone hoặc sương dầu công nghiệp vì có thể làm bão hòa và biến tính màng cảm biến polymer.
• Đấu nối điện: Cấp đúng cực nguồn 24 VDC. Cáp tín hiệu tương tự 1-5 VDC nên sử dụng loại có vỏ bọc chống nhiễu (twisted pair shielded), nối đất lớp lưới chắn một đầu tại tủ điện trung tâm để chống nhiễu từ biến tần và động cơ quạt gió lân cận.

Liên hệ

Công ty Hải Phòng Tech chuyên cung cấp các sản phẩm AUTONICS. Quý khách vui lòng liên hệ Hải Phòng Tech để nhận được báo giá ưu đãi nhất.
