Cảm biến nhiệt độ độ ẩm Autonics THD-D1-T RS485

Thông số kỹ thuật cảm biến nhiệt độ – độ ẩm Autonics THD-D1-T

Đặc tính truyền thông Modbus RTU trên Autonics THD-D1-T

Model THD-D1-T sử dụng ngõ ra truyền thông số RS485 chuẩn Modbus RTU thay vì xuất tín hiệu analog tuyến tính (4-20mA hoặc 1-5V). Nhờ cấu trúc này, thiết bị truyền trực tiếp cả hai giá trị nhiệt độ và độ ẩm trên cùng một đường dây truyền thông hai dây (TRX+, TRX-), giúp tinh giản số lượng cổng I/O trên bộ điều khiển trung tâm (PLC, DDC hoặc SCADA).

• Địa chỉ kết nối (Slave Address): Hỗ trợ thiết lập linh hoạt từ 1 đến 127 thông qua phần mềm hoặc thanh ghi cấu hình.
• Tốc độ truyền dữ liệu (Baud rate): Hỗ trợ các mức phổ biến như 1200, 2400, 4800, 9600, 19200, 38400 bps, phù hợp với hầu hết các bộ thu thập dữ liệu trong tự động hóa tòa nhà.
• Khả năng chống nhiễu: Tín hiệu vi sai RS485 duy trì độ tin cậy khi truyền khoảng cách xa (lên đến hàng trăm mét) trong môi trường nhà xưởng có nhiều biến tần, quạt gió công suất lớn.

Thiết kế cơ khí và vị trí lắp đặt trên đường ống gió

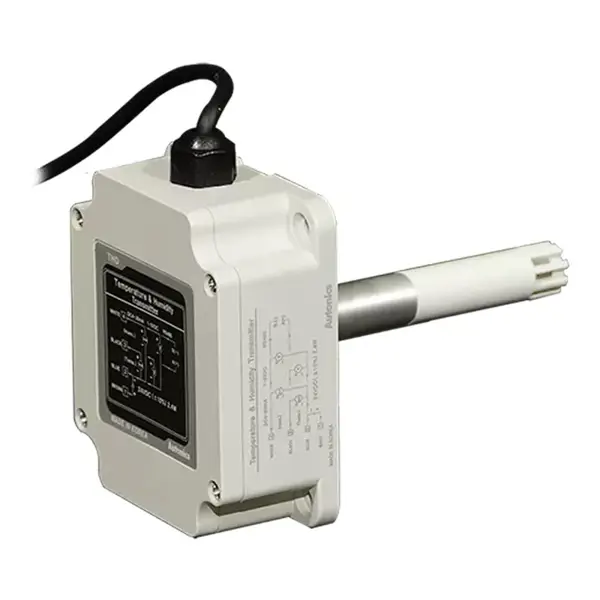

THD-D1-T có thiết kế dạng thân chữ L chuyên dụng cho việc gắn xuyên vào thành ống dẫn khí (HVAC duct). Chiều dài thanh đo 100mm thích hợp cho các đường ống gió kích thước vừa và nhỏ, đưa phần tử cảm biến vào sâu bên trong luồng khí lưu thông ổn định.

• Vỏ bảo vệ IP65: Phần hộp đấu dây bên ngoài được làm từ vật liệu bền bỉ, tích hợp gioăng làm kín bảo vệ bo mạch trước sự thâm nhập của bụi bẩn và tia nước bắn.
• Đầu lọc bảo vệ sensor: Đầu thanh dò được trang bị màng lọc khí chuyên dụng, ngăn ngừa các hạt bụi lơ lửng bám trực tiếp lên phần tử bán dẫn nhạy cảm mà vẫn đảm bảo tốc độ phản hồi nhanh khi môi trường thay đổi.
• Gá lắp ren/mặt bích: Đi kèm phụ kiện siết cố định trên thành ống, hỗ trợ làm kín vị trí khoan lỗ nhằm ngăn ngừa rò rỉ áp suất và khí tươi ra bên ngoài.

Phân biệt THD-D1-T trong dòng sản phẩm THD Series

Khi lựa chọn thiết bị cho hệ thống thông gió, người dùng cần phân biệt rõ giữa các biến thể thuộc THD Series để đảm bảo tính tương thích phần cứng:

• THD-D1-T so với THD-D2-T: Cả hai đều giao tiếp qua RS485, nhưng THD-D1-T có chiều dài que đo 100mm (phù hợp ống gió nhỏ/vừa), trong khi THD-D2-T có que đo dài 200mm (dành cho các đường ống HVAC cỡ lớn hoặc cần đưa sensor vào tâm luồng khí sâu hơn).
• THD-D1-T so với THD-D1-C / THD-D1-V: Model đuôi “T” sử dụng mạng truyền thông số RS485, cung cấp đồng thời dữ liệu nhiệt độ và độ ẩm trên cùng kênh truyền. Model đuôi “C” phát tín hiệu analog dòng 4-20mA kép, và model đuôi “V” phát tín hiệu áp 1-5V kép, đòi hỏi PLC/DDC phải có sẵn các kênh analog input tương ứng.

Lưu ý kỹ thuật khi lắp đặt và vận hành

• Vị trí bắt cảm biến: Chọn đoạn ống thẳng, cách xa các khúc cua gấp, van gió (damper) hoặc bộ gia nhiệt/làm lạnh ít nhất 1.5 đến 2 mét để tránh hiện tượng xoáy khí hoặc nhiệt độ cục bộ làm sai lệch kết quả đo.
• Hướng luồng khí: Lắp que đo vuông góc với chiều chuyển động của dòng khí, đảm bảo màng lọc tiếp xúc đều với luồng gió luân chuyển.
• Đấu nối mạng truyền thông: Sử dụng cáp xoắn đôi có bọc kim chống nhiễu (Shielded Twisted Pair – STP). Nối đất vỏ bọc chống nhiễu tại một điểm duy nhất ở phía master để tránh tạo vòng lặp mass (ground loop).
• Điện trở đầu cuối: Bật hoặc gắn thêm điện trở kết thúc 120Ω ở hai đầu của tuyến cáp RS485 khi đường truyền có chiều dài lớn hoặc số lượng node kết nối nhiều.
• Bảo trì cảm biến: Định kỳ kiểm tra tình trạng màng lọc ở đầu que đo. Nếu môi trường đường ống có nhiều bụi bẩn, cần vệ sinh nhẹ nhàng hoặc thay thế đầu lọc để đảm bảo độ nhạy và độ chính xác của cảm biến.
