Thông số kỹ thuật SU-07X
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Fotek |
| Dòng sản phẩm | SU FOTEK |
| Model | SU-07X |
| Loại cảm biến | Cảm biến quang dạng chữ U |
| Phương thức phát hiện | Thu – phát hồng ngoại, phát hiện vật thể khi vật thể đi qua khe chữ U |
| Kiểu ngõ ra | NPN |
| Điện áp hoạt động | 10 – 30 VDC |
| Độ gợn điện áp cho phép | < 20% điện áp đỉnh – đỉnh |
| Dòng tiêu thụ | Tối đa 30 mA |
| Dòng tải ngõ ra | Tối đa 150 mA |
| Mạch bảo vệ | Bảo vệ ngắn mạch và đảo cực |
| Nguồn sáng | LED hồng ngoại |
| Vật thể nhỏ nhất phát hiện được | Khoảng 1,0 mm |
| Tần số đáp ứng | 5 kHz |
| Khả năng chống nhiễu ánh sáng | Ánh sáng đèn: < 5.000 lux; ánh sáng mặt trời: < 10.000 lux |
| Chiều dài dây kết nối | 2 m |
| Vật liệu vỏ | ABS |
| Nhiệt độ môi trường hoạt động | -20°C đến +70°C |
| Độ ẩm môi trường hoạt động | 35% – 85% RH, không ngưng tụ |
| Cấp bảo vệ | IP65 |

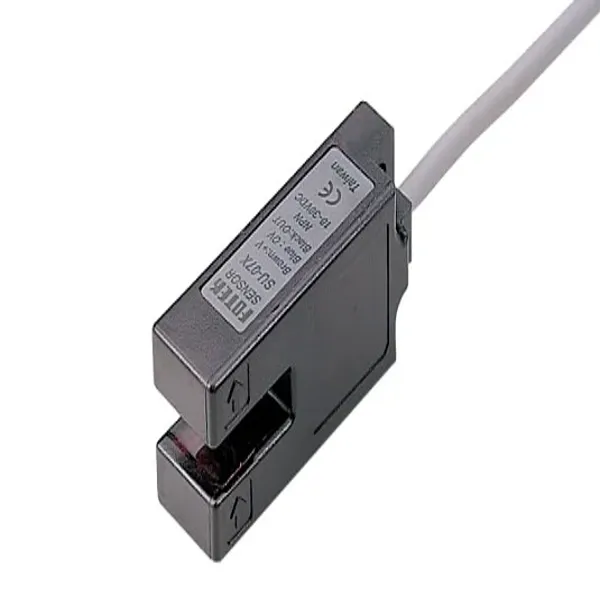

Đặc điểm của cảm biến quang dạng U Fotek SU-07X
Fotek SU-07X là cảm biến quang dạng chữ U, trong đó bộ phát và bộ thu được bố trí đối diện nhau ở hai phía của khe cảm biến. Khi một vật thể đi qua khe này và làm gián đoạn tia hồng ngoại, cảm biến sẽ thay đổi trạng thái ngõ ra NPN để gửi tín hiệu về bộ điều khiển.
Thiết kế dạng khe giúp cảm biến xác định vị trí vật thể trực tiếp, không phụ thuộc nhiều vào màu sắc hoặc độ phản xạ bề mặt như một số loại cảm biến quang phản xạ. Model SU-07X phù hợp với các ứng dụng cần phát hiện vật thể nhỏ, đếm sản phẩm hoặc xác định vị trí chi tiết trên dây chuyền tự động.
Khả năng phát hiện nhanh và ổn định
- Tần số đáp ứng 5 kHz, phù hợp với các cơ cấu chuyển động và hệ thống đếm tốc độ cao.
- Có khả năng phát hiện vật thể nhỏ khoảng 1,0 mm.
- Nguồn sáng LED hồng ngoại giúp tạo tia phát hiện ổn định trong quá trình vận hành.
- Vỏ cảm biến bằng ABS, cấp bảo vệ IP65, thích hợp với môi trường công nghiệp có bụi và hơi ẩm ở mức thông thường.
Đấu nối và tương thích điều khiển
SU-07X sử dụng ngõ ra NPN nên thường được kết nối với ngõ vào PLC, bộ đếm, bộ điều khiển máy hoặc mạch điều khiển sử dụng chuẩn ngõ vào tương thích NPN. Trước khi đấu nối, cần kiểm tra sơ đồ chân thực tế của thiết bị và bảo đảm nguồn cấp nằm trong khoảng 10 – 30 VDC.
Ngõ ra cảm biến có khả năng chịu tải tối đa 150 mA. Khi điều khiển tải có dòng lớn hơn giới hạn này, nên sử dụng ngõ ra cảm biến để kích rơ-le trung gian, transistor công suất hoặc bộ điều khiển phù hợp thay vì cấp tải trực tiếp.
Ứng dụng thực tế
- Đếm sản phẩm trên băng tải.
- Phát hiện chi tiết đi qua một vị trí cố định.
- Kiểm tra sự hiện diện của linh kiện trong máy lắp ráp.
- Nhận biết mép giấy, nhãn, màng hoặc vật liệu dạng tấm đi qua khe cảm biến.
- Giám sát vị trí cơ cấu trong máy đóng gói và dây chuyền tự động.
- Phát hiện vật thể nhỏ trong các hệ thống cấp phôi và phân loại sản phẩm.
Lưu ý khi lắp đặt Fotek SU-07X
- Lắp vật thể đi xuyên qua vùng khe giữa bộ phát và bộ thu để bảo đảm tia hồng ngoại bị che chắn hoàn toàn.
- Căn chỉnh cảm biến chắc chắn, tránh rung động làm sai lệch vị trí phát – thu.
- Không để bụi bẩn, dầu hoặc vật cản bám trong khe quang vì có thể làm giảm độ ổn định khi phát hiện.
- Tránh lắp cảm biến ở vị trí bị chiếu trực tiếp bởi nguồn sáng mạnh vượt quá khả năng chống nhiễu cho phép.
- Kiểm tra cực tính nguồn trước khi cấp điện dù cảm biến có chức năng bảo vệ đảo cực.
- Không sử dụng ngõ ra vượt quá dòng tải tối đa 150 mA.
Lựa chọn đúng model SU-07X
SU-07X phù hợp khi cần cảm biến quang dạng chữ U, ngõ ra NPN, nguồn cấp 10 – 30 VDC và khả năng phát hiện vật thể nhỏ với tốc độ đáp ứng cao. Khi thay thế hoặc lắp mới, cần đối chiếu đúng kiểu ngõ ra NPN, khoảng điện áp cấp, kích thước khe lắp đặt và sơ đồ dây để bảo đảm tương thích với PLC hoặc mạch điều khiển hiện có.
Kích thước SU-07X

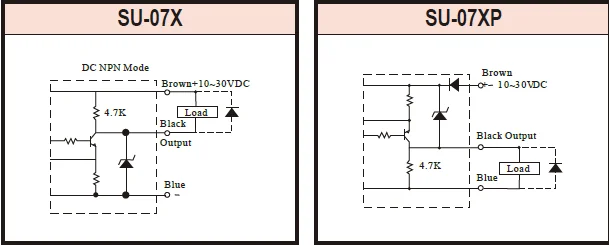

Sơ đồ đấu nối SU-07X
Liên hệ
Vui lòng liên hệ Hải Phòng Tech để biết thêm thông tin về sản phẩm.
