Cảm biến quang chữ U FOTEK KU-30P 30 mm

Name: Cảm biến quang chữ U FOTEK KU-30P 30 mm
Brand: FOTEK
SKU: KU-30P
Price: 728 VND
Availability: InStock

728 VNĐ

Mã sản phẩm: KU-30P
Nhà Sản Xuất: Fotek
Chất lượng: Hàng chính hãng, Mới 100%
Bảo hành: 12 tháng
Chứng từ: Hóa đơn VAT

SKU: KU-30P Danh mục: Cảm biến Fotek, Cảm biến quang Fotek, FOTEK Thẻ: Cảm biến quang điện, Cảm biến quang điện FOTEK, Cảm biến quang điện KU-30P FOTEK, FOTEK

Mô tả
Tổng quan

Thông số kỹ thuật cảm biến quang KU-30P FOTEK

Thông số	Giá trị
Hãng sản xuất	FOTEK
Dòng sản phẩm	KU-30 Series
Mã sản phẩm	KU-30P
Kiểu cảm biến	Cảm biến quang dạng chữ U
Phương pháp đầu ra	PNP, NO/NC hai đầu ra
Khoảng cách cảm biến	30,0 mm
Vật thể phát hiện	Vật thể không trong suốt, đường kính tối thiểu 5,0 mm
Điện áp hoạt động	10–30 VDC
Dòng tiêu thụ	Tối đa 20 mA
Dòng tải đầu ra	Tối đa 150 mA
Nguồn sáng	LED hồng ngoại
Thời gian đáp ứng	Tối đa 1 ms
Mạch bảo vệ	Bảo vệ ngắn mạch và đảo cực
Điện áp sụt	Tối đa 0,8 V
Dòng rò	Tối đa 0,1 mA
Chuẩn bảo vệ	IP66
Độ bền điện môi	Tối thiểu 2,5 kV trong 1 phút
Độ bền cách điện	Tối thiểu 100 MΩ tại 500 VDC
Phê duyệt	CE, RoHS
Cáp kết nối	4/4C, dài 2 m, 26 AWG
Nhiệt độ môi trường	-20 đến +80°C; độ ẩm tương đối 35–85%
Khả năng chống ánh sáng môi trường	Ánh sáng mặt trời trên 20.000 lux; ánh sáng đèn trên 5.000 lux
Vật liệu vỏ	Polyimide cường độ cao, cấp chống cháy UL-94 V-0

KU-30P FOTEK là cảm biến quang dạng chữ U nào?

FOTEK KU-30P thuộc dòng cảm biến quang KU-30 Series, sử dụng cấu trúc chữ U với bộ phát và bộ thu được bố trí đối diện nhau. Khi vật thể đi qua khe cảm biến và che tia hồng ngoại, ngõ ra sẽ thay đổi trạng thái để gửi tín hiệu về PLC, bộ điều khiển hoặc mạch điều khiển máy.

Model KU-30P sử dụng ngõ ra PNP và hỗ trợ hai trạng thái NO/NC, phù hợp với các hệ thống tự động hóa cần phát hiện vật thể ổn định trong phạm vi khe cảm biến 30 mm.

Đặc điểm nổi bật của cảm biến KU-30P

Thiết kế dạng chữ U giúp cố định sẵn vị trí phát và thu, không cần căn chỉnh hai thiết bị riêng biệt.

Khoảng cách khe cảm biến 30 mm, phù hợp để phát hiện vật thể không trong suốt có đường kính từ 5 mm.

Thời gian đáp ứng tối đa 1 ms, đáp ứng tốt các cơ cấu chuyển động nhanh.

Ngõ ra PNP với khả năng lựa chọn NO/NC, thuận tiện khi tích hợp vào nhiều mạch điều khiển.

Dải điện áp hoạt động 10–30 VDC, tương thích với các hệ thống điều khiển công nghiệp sử dụng nguồn 12 VDC hoặc 24 VDC.

Có bảo vệ ngắn mạch và đảo cực, giúp hạn chế rủi ro khi đấu nối hoặc vận hành trong môi trường công nghiệp.

Vỏ đạt cấp bảo vệ IP66, phù hợp với môi trường có bụi và nước bắn ở mức độ cho phép.

Nguyên lý phát hiện vật thể

Bộ phát LED hồng ngoại tạo tia sáng xuyên qua khe chữ U đến bộ thu đối diện. Ở trạng thái bình thường, tia sáng đến được bộ thu. Khi một vật thể không trong suốt đi qua khe và chắn tia, cảm biến nhận biết sự thay đổi cường độ ánh sáng rồi chuyển trạng thái ngõ ra PNP.

Do khoảng cách phát–thu được cố định trong cùng một thân cảm biến, KU-30P không bị ảnh hưởng bởi sai lệch căn chỉnh giữa hai đầu phát và thu như một số loại cảm biến quang thu–phát rời.

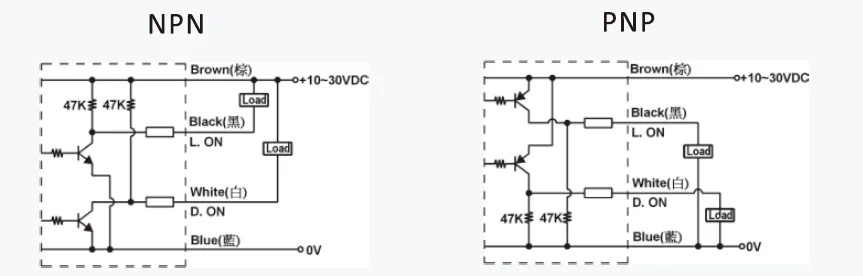

Cách đấu nối và sử dụng KU-30P

KU-30P sử dụng nguồn một chiều trong dải 10–30 VDC. Khi lắp đặt, cần xác định chính xác dây nguồn, dây tín hiệu và sơ đồ NO/NC theo quy ước đấu nối của phiên bản sản phẩm trước khi cấp điện.

Sử dụng nguồn DC ổn định, nằm trong dải điện áp cho phép.

Đấu ngõ ra PNP vào ngõ vào PLC hoặc thiết bị điều khiển tương thích với tín hiệu sourcing.

Không để dòng tải vượt quá 150 mA.

Không uốn gập mạnh, kéo căng hoặc đặt cáp gần nguồn gây nhiễu điện từ cao.

Đặt vật thể đi qua đúng vùng khe 30 mm để bảo đảm tia hồng ngoại bị che chắn hoàn toàn.

Ứng dụng phù hợp

Cảm biến quang chữ U KU-30P có thể sử dụng trong các hệ thống cần phát hiện sự hiện diện, đếm sản phẩm hoặc xác định vị trí vật thể, chẳng hạn:

Máy đóng gói và dây chuyền phân loại sản phẩm.

Thiết bị đếm chi tiết, đếm chai, nắp hoặc linh kiện.

Cơ cấu cấp phôi và kiểm tra phôi đi qua.

Máy lắp ráp tự động và máy gia công có cơ cấu chuyển động nhanh.

Hệ thống kiểm tra vị trí, phát hiện vật thể trên băng tải.

Lưu ý khi lựa chọn và lắp đặt

KU-30P phù hợp với vật thể không trong suốt. Khi ứng dụng với vật thể trong suốt, bán trong suốt hoặc có kích thước nhỏ hơn giới hạn phát hiện, tín hiệu có thể không ổn định và cần đánh giá riêng trong điều kiện thực tế.

Trước khi thay thế cảm biến, cần kiểm tra ba yếu tố chính: kiểu ngõ ra PNP, dải điện áp 10–30 VDC và kích thước khe cảm biến 30 mm. Nếu hệ thống điều khiển sử dụng ngõ vào NPN hoặc cần khoảng cách khe khác, không nên thay thế trực tiếp bằng KU-30P nếu chưa kiểm tra khả năng tương thích.

Giữ sạch vùng phát và thu, tránh để bụi bẩn, dầu mỡ hoặc vật cản bám trong khe chữ U. Mặc dù cảm biến đạt IP66, việc lắp đặt vẫn cần tránh ngâm nước, hóa chất ăn mòn hoặc tác động cơ học vượt quá điều kiện làm việc cho phép.
