Bộ chia Y M12 Sick SAC-5P-M12Y / 2xM12FS VP 5-pin

Thông số kỹ thuật Bộ chia Y M12 SICK SAC-5P-M12Y / 2xM12FS VP

SAC-5P-M12Y / 2xM12FS VP dùng để làm gì?

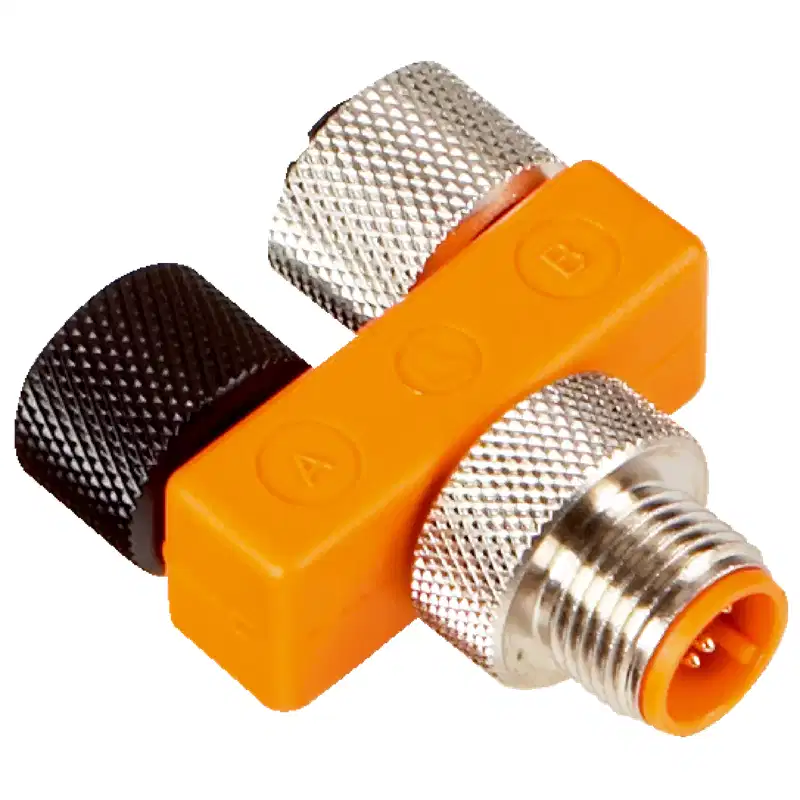

SICK SAC-5P-M12Y / 2xM12FS VP là bộ chia tín hiệu dạng chữ Y, cho phép kết nối một đầu M12 đực với hai đầu M12 cái. Sản phẩm phù hợp để phân nhánh đường kết nối trong các hệ thống cảm biến, cơ cấu chấp hành và thiết bị tự động hóa công nghiệp sử dụng chuẩn M12 5 chân, mã hóa A.

Thay vì phải lắp thêm nhiều đầu nối trung gian hoặc thực hiện đấu dây thủ công, bộ chia Y giúp bố trí kết nối gọn hơn, giảm số lượng mối nối rời và thuận tiện cho việc bảo trì tại hiện trường.

Cấu hình đầu nối và khả năng kết nối

• Một đầu đực M12 5 chân đóng vai trò đầu kết nối chính.
• Hai đầu cái M12 5 chân dùng để kết nối với hai thiết bị hoặc hai nhánh cáp tương ứng.
• Tất cả các đầu nối đều sử dụng mã hóa A, phù hợp với các kết nối tín hiệu và nguồn điện áp thấp phổ biến trong tự động hóa.
• Thiết kế không shield, nên thích hợp với các đường tín hiệu không yêu cầu chống nhiễu bằng lớp che chắn kim loại.

Khi lựa chọn thiết bị ghép nối, cần kiểm tra đồng thời chuẩn M12, số chân, kiểu đực/cái, mã hóa A và sơ đồ chân của thiết bị. Không nên chỉ dựa vào kích thước ren vì các đầu nối M12 có thể khác nhau về số chân và cách phân bổ tín hiệu.

Ưu điểm khi sử dụng trong hệ thống tự động hóa

• Phân nhánh nhanh: chuyển một tuyến kết nối thành hai nhánh M12 mà không cần chế tạo bộ chia riêng.
• Tiết kiệm không gian: kiểu dáng chữ Y phù hợp với các cụm cảm biến có nhiều thiết bị lắp gần nhau.
• Kết nối chắc chắn: đai ốc khóa giúp cố định đầu nối, hạn chế tình trạng lỏng kết nối do rung động trong quá trình vận hành.
• Phù hợp môi trường công nghiệp: cấp bảo vệ IP67 giúp bảo vệ khỏi bụi và nước khi các đầu nối được lắp đúng cách.
• Dải nhiệt độ rộng: có thể sử dụng trong môi trường từ -25 °C đến +90 °C.

Ứng dụng thực tế

Bộ chia Y M12 SICK có thể được sử dụng trong các tủ máy và dây chuyền tự động hóa cần phân nhánh kết nối cho cảm biến hoặc thiết bị chấp hành, chẳng hạn:

• Dây chuyền lắp ráp và đóng gói.
• Hệ thống băng tải và máy phân loại.
• Cụm cảm biến tiệm cận, cảm biến quang hoặc thiết bị tín hiệu sử dụng đầu M12 5 chân.
• Tủ điều khiển máy và các cụm kết nối phân tán tại hiện trường.
• Hệ thống máy móc cần bố trí hai nhánh thiết bị trên cùng một tuyến kết nối.

Lưu ý lắp đặt và lựa chọn

• Chỉ sử dụng trong giới hạn điện áp không quá 24 V AC hoặc 24 V DC và dòng tải không quá 4 A.
• Đảm bảo các đầu M12 được cắm đúng chuẩn, siết đai ốc đầy đủ và không để cáp chịu lực kéo trực tiếp tại đầu nối.
• Để duy trì cấp bảo vệ IP67, các đầu nối và đầu bịt không sử dụng phải được lắp kín, không để bụi hoặc nước xâm nhập.
• Kiểm tra sơ đồ chân trước khi cấp nguồn, đặc biệt khi hai nhánh được đấu tới các thiết bị có chức năng khác nhau.
• Do sản phẩm không có lớp shield, nên cân nhắc giải pháp kết nối có chống nhiễu riêng nếu hệ thống làm việc trong môi trường nhiễu điện từ cao.
• Không nhầm mã này với các bộ chia M12 khác có số chân, mã hóa hoặc cấu hình đầu nối khác.
