Automation light grids SLG Sick SAS4-S028P3PS2T02 280 mm

Thông số kỹ thuật Automation light grids SICK SLG SAS4-S028P3PS2T02

Đặc điểm của lưới quang SICK SAS4-S028P3PS2T02

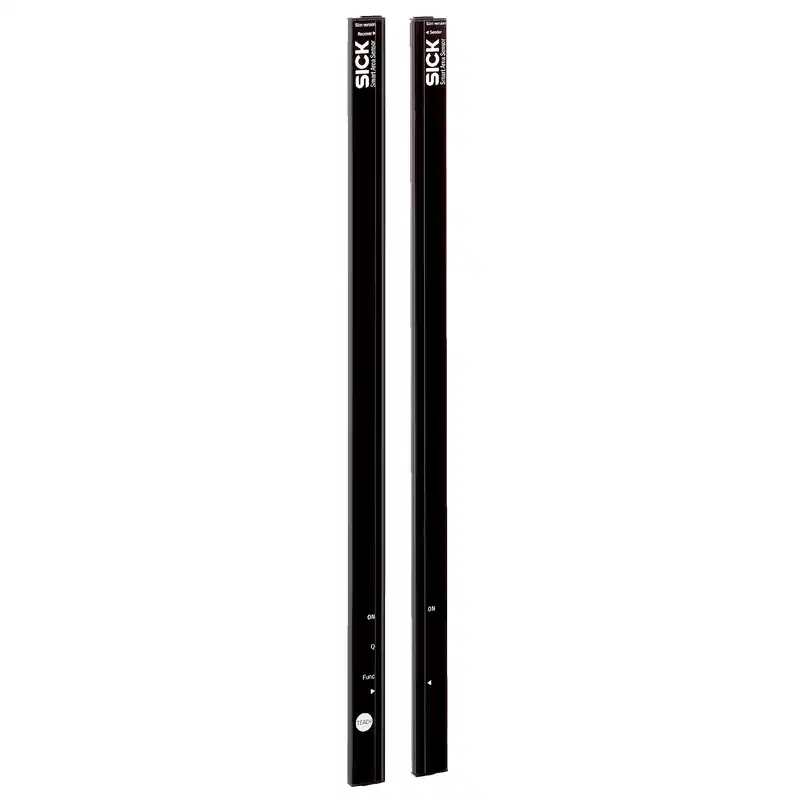

SICK SAS4-S028P3PS2T02 là lưới quang tự động thuộc dòng SLG, sử dụng cấu hình bộ phát – bộ thu để giám sát sự gián đoạn của các tia hồng ngoại. Thiết bị có vùng phát hiện cao 280 mm, gồm 8 tia với khoảng cách 40 mm, phù hợp cho các ứng dụng cần kiểm tra sự xuất hiện hoặc đi qua của vật thể trong một vùng không gian xác định.

Model này sử dụng tia song song. Khi vật thể đi vào vùng cảm biến và làm gián đoạn tia sáng, ngõ ra PNP sẽ thay đổi trạng thái theo cấu hình ngõ ra của thiết bị. Với vật thể nhỏ nhất có thể phát hiện là 45 mm, sản phẩm phù hợp hơn với các tác vụ phát hiện vật thể có kích thước trung bình thay vì nhận diện các chi tiết rất nhỏ.

• Vùng phát hiện cao 280 mm, bố trí 8 tia quang.
• Khoảng cách hoạt động thông thường 3 m, tầm tối đa 4 m.
• Thời gian đáp ứng 19 ms ở chế độ tia song song.
• Ngõ ra PNP, dòng tải tối đa 100 mA.
• Cấu hình bằng nút Teach-in trên thiết bị.
• Đồng bộ quang học giữa bộ phát và bộ thu.
• Vỏ PMMA, cấp bảo vệ IP65 và có bộ ổn định bằng nhôm.

Nguyên lý hoạt động và tín hiệu ngõ ra

Bộ phát tạo các tia hồng ngoại hướng đến bộ thu. Khi toàn bộ đường truyền quang được duy trì, bộ thu nhận biết trạng thái không bị che chắn. Khi một hoặc nhiều tia bị vật thể cắt ngang, cảm biến phát hiện sự gián đoạn và điều khiển ngõ ra theo logic đã cấu hình.

Ngõ ra của SAS4-S028P3PS2T02 là loại PNP, thích hợp kết nối với các đầu vào số của PLC hoặc mạch điều khiển sử dụng nguồn DC 24 V. Ngõ vào Teach-in của bộ thu cho phép thực hiện thao tác cài đặt trực tiếp trên cảm biến. Ngõ vào Test của bộ phát dùng cho chức năng kiểm tra tín hiệu trong hệ thống điều khiển.

Mức tín hiệu đầu vào được xác định như sau:

• HIGH: 10 V đến 30 V.
• LOW: nhỏ hơn 5 V.

Ứng dụng phù hợp

Với chiều cao phát hiện 280 mm và khoảng cách làm việc đến 3 m trong điều kiện vận hành thông thường, lưới quang SICK SAS4-S028P3PS2T02 có thể được sử dụng để giám sát vật thể trên dây chuyền tự động hóa, phát hiện sản phẩm đi qua hoặc kiểm tra tình trạng thông thoáng tại một khu vực chuyển động.

• Phát hiện sản phẩm trên băng tải.
• Đếm hoặc xác nhận vật thể đi qua vùng kiểm tra.
• Giám sát vị trí sản phẩm trong máy tự động.
• Phát hiện vật thể tại khu vực cấp phôi hoặc chuyển phôi.
• Kiểm tra sự hiện diện của kiện hàng, hộp hoặc chi tiết có kích thước phù hợp.
• Giám sát vùng đi qua trong các hệ thống cơ khí và dây chuyền sản xuất.

Thiết bị có cấp bảo vệ IP65, phù hợp lắp đặt trong môi trường công nghiệp có bụi và hơi ẩm ở mức thông thường. Không nên sử dụng sản phẩm trong môi trường vượt quá dải nhiệt độ -25 °C đến +55 °C hoặc nơi cảm biến tiếp xúc trực tiếp với nước áp lực cao, dầu, hóa chất và tác động cơ học không phù hợp.

Lưu ý khi lựa chọn và lắp đặt

Xác định đúng vùng cần phát hiện

Khoảng cách giữa các tia là 40 mm và vật thể nhỏ nhất có thể phát hiện được xác định ở mức 45 mm với tia song song. Vì vậy, cần kiểm tra kích thước, hướng di chuyển và vị trí của vật thể trước khi lựa chọn. Những ứng dụng cần phát hiện khe hở hoặc chi tiết nhỏ hơn đáng kể có thể không phù hợp với cấu hình này.

Căn chỉnh bộ phát và bộ thu

Bộ phát và bộ thu cần được lắp đối diện, ổn định và nằm trên cùng vùng quang học. Model SAS4-S028P3PS2T02 không có thiết bị hỗ trợ căn chỉnh riêng, do đó nên cố định cơ khí chắc chắn và kiểm tra trạng thái LED sau khi cấp nguồn, đặc biệt trong trường hợp khoảng cách lắp đặt gần mức tối đa.

Kết nối với mạch điều khiển

Sử dụng nguồn 24 V DC trong phạm vi cho phép của thiết bị. Do ngõ ra là PNP và dòng tải tối đa 100 mA, cần kiểm tra loại ngõ vào của PLC hoặc bộ điều khiển trước khi đấu nối. Tải có dòng lớn hơn giới hạn của cảm biến phải được điều khiển thông qua rơ-le, bộ đệm hoặc thiết bị trung gian phù hợp.

Bảo vệ và độ tin cậy vận hành

Cảm biến được tích hợp bảo vệ đảo cực nguồn, bảo vệ ngắn mạch ngõ ra và chống xung nhiễu. Thiết bị có khả năng chịu rung 5 g trong dải 10 Hz đến 55 Hz và chịu va đập 10 g theo điều kiện thử nghiệm quy định. Tuy nhiên, các đầu nối và dây cáp vẫn cần được cố định để tránh rung lắc, kéo căng hoặc uốn gập quá mức trong quá trình vận hành.

Trước khi đưa vào sử dụng, cần vệ sinh bề mặt quang học, kiểm tra sự thẳng hàng giữa hai bộ phận và xác nhận trạng thái ngõ ra bằng vật thể thử có kích thước phù hợp. Bụi bẩn hoặc vật cản trên đường truyền tia có thể làm cảm biến nhận biết sai trạng thái.

Thông tin nhận diện sản phẩm
