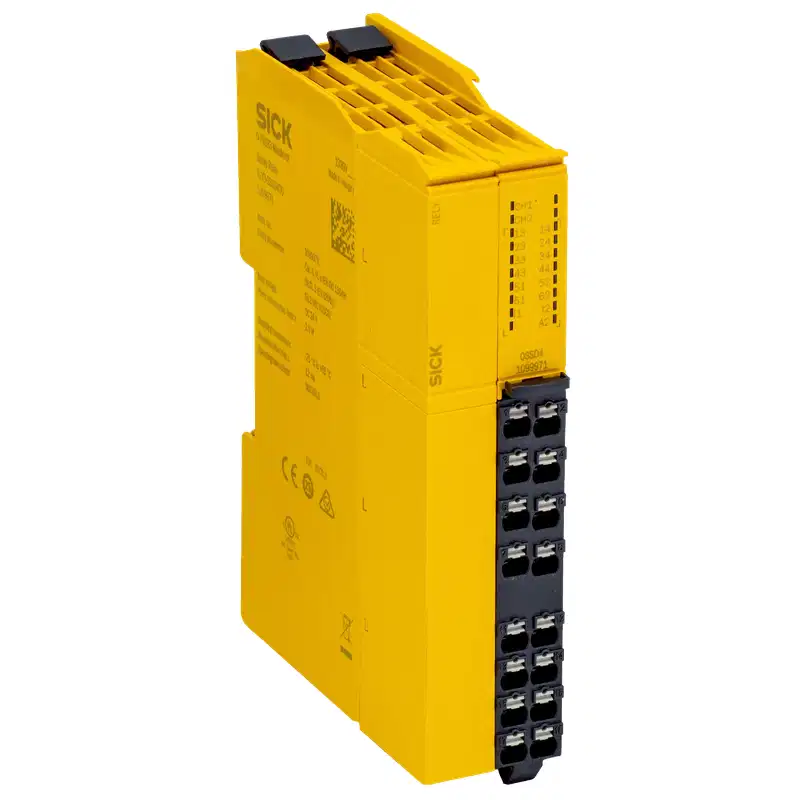

Thông số kỹ thuật Rơ le an toàn SICK ReLy RLY3-OSSD400 SIL 3
| Thông số | Chi tiết |
|---|---|
| Mã sản phẩm | RLY3-OSSD400 |
| Hãng sản xuất | SICK |
| Dòng sản phẩm | ReLy |
| Chức năng | Mô-đun mở rộng đầu ra cho tín hiệu OSSD |
| Loại cảm biến tương thích | Cảm biến an toàn có đầu ra OSSD |
| Mức độ toàn vẹn an toàn | SIL 3 theo IEC 61508 |
| Danh mục an toàn | Category 4 theo ISO 13849-1 |
| Mức hiệu suất | PL e theo ISO 13849-1 |
| PFHd | 1,0 × 10-9/giờ |
| Thời gian sử dụng nhiệm vụ (TM) | 20 năm theo ISO 13849-1 |
| Danh mục dừng | Stop category 0 theo IEC 60204-1 |
| Số đầu vào an toàn | 2 đầu vào OSSD |
| Số đường dẫn đầu ra an toàn | 4 đường dẫn đóng cắt cho phép |
| Đầu ra phản hồi | 1 đường dẫn phản hồi dùng cho EDM, không thuộc mạch an toàn |
| Đầu ra báo hiệu | 1 đường dẫn báo hiệu, không thuộc mạch an toàn |
| Giám sát thiết bị bên ngoài (EDM) | Có |
| Điện áp cấp | Thụ động, không cần nguồn điện áp chủ động riêng |
| Công suất tiêu thụ mạch đầu vào | ≤ 2,5 W DC |
| Thời gian đáp ứng | 12 ms khi mở các đường dẫn đầu ra an toàn |
| Điện áp chuyển mạch đầu ra an toàn | 10–230 V AC; 10–230 V DC |
| Dòng điện chuyển mạch đầu ra an toàn | 10 mA–6 A |
| Tổng dòng điện | 12 A |
| Kiểu tiếp điểm đầu ra an toàn | Tiếp điểm thường mở (N/O), dẫn hướng cưỡng bức |
| Kiểu kết nối | Đầu nối phía trước, cọc đấu dây lò xo |
| Hiển thị trạng thái | Đèn LED |
| Kích thước (Rộng × Cao × Sâu) | 28 × 124,6 × 85,5 mm |
| Khối lượng | Khoảng 180 g |
| Cấp bảo vệ | IP20 |
| Nhiệt độ vận hành | −25 đến +55 °C |
| Nhiệt độ lưu trữ | −25 đến +70 °C |
RLY3-OSSD400 dùng để làm gì?
SICK RLY3-OSSD400 là rơ le an toàn dạng mô-đun dùng để mở rộng các đầu ra OSSD của cảm biến an toàn. Thiết bị nhận hai tín hiệu đầu vào an toàn từ cảm biến có OSSD và điều khiển bốn đường dẫn đầu ra an toàn bằng tiếp điểm rơ le dẫn hướng cưỡng bức.
Thiết bị phù hợp khi hệ thống cần đóng cắt nhiều mạch an toàn hoặc cần điều khiển tải có điện áp và dòng điện lớn hơn khả năng đầu ra trực tiếp của cảm biến. RLY3-OSSD400 có thể được sử dụng cùng màn chắn sáng an toàn, máy quét laser an toàn, cảm biến an toàn hoặc các thiết bị bảo vệ khác có đầu ra OSSD tương thích.
Đặc điểm an toàn nổi bật
- Đáp ứng mức an toàn SIL 3, Category 4 và PL e khi được tích hợp đúng trong hệ thống an toàn.
- Bốn đường dẫn đầu ra an toàn sử dụng tiếp điểm thường mở có dẫn hướng cưỡng bức.
- Thời gian mở đầu ra khoảng 12 ms, hỗ trợ dừng máy nhanh khi tín hiệu an toàn bị ngắt.
- Có đường phản hồi EDM để giám sát trạng thái của contactor hoặc thiết bị đóng cắt bên ngoài.
- Có đèn LED giúp theo dõi trạng thái mạch và hỗ trợ kiểm tra khi vận hành.
- Thiết kế thụ động, không yêu cầu nguồn cấp chủ động riêng cho mô-đun.
Đầu vào OSSD và khả năng giám sát
| Thông số đầu vào an toàn | Giá trị |
|---|---|
| Số lượng | 2 |
| Mức tín hiệu HIGH | 24 V DC, dải 15–30 V DC |
| Mức tín hiệu LOW | 0 V DC, dải −3 đến 5 V DC |
| Dòng điện đầu vào | ≤ 60 mA |
| Độ rộng xung kiểm tra | ≤ 1 ms |
| Tần số xung kiểm tra | ≤ 10 Hz |
Hai đầu vào được thiết kế cho tín hiệu OSSD 24 V DC từ thiết bị cảm biến an toàn. Khi một trong các điều kiện an toàn không còn được đáp ứng, các đường dẫn đầu ra an toàn sẽ mở. Đường phản hồi EDM có thể dùng để kiểm tra contactor hoặc thiết bị đóng cắt bên ngoài đã thực sự nhả hay chưa.
Các đường dẫn đầu ra
Đầu ra an toàn
RLY3-OSSD400 có bốn đường dẫn đóng cắt an toàn dạng tiếp điểm thường mở. Các tiếp điểm có thể chuyển mạch tải trong phạm vi 10–230 V AC hoặc 10–230 V DC, với dòng điện chuyển mạch từ 10 mA đến 6 A và tổng dòng điện tối đa 12 A.
Tiếp điểm được mạ vàng trên nền hợp kim bạc, phù hợp với yêu cầu đóng cắt trong mạch điều khiển. Khi thiết kế mạch tải, cần tính đến dòng khởi động, loại tải cảm và giới hạn tổng dòng điện của thiết bị.
Đầu ra phản hồi và báo hiệu
- Đường phản hồi: 1 tiếp điểm thường đóng, dùng cho chức năng EDM; đây không phải là đầu ra an toàn.
- Đường báo hiệu: 1 tiếp điểm thường đóng, dùng để truyền trạng thái đến mạch điều khiển hoặc hệ thống báo hiệu; không sử dụng thay cho đường dẫn an toàn.
Các đường phản hồi và báo hiệu chỉ nên được sử dụng đúng mục đích. Không dùng chúng để thay thế bốn đường dẫn đầu ra an toàn khi thiết kế chức năng dừng an toàn của máy.
Ứng dụng thực tế
- Mở rộng đầu ra cho màn chắn sáng an toàn có tín hiệu OSSD.
- Điều khiển nhiều contactor hoặc mạch chấp hành trong hệ thống bảo vệ máy.
- Kết nối cảm biến an toàn với mạch dừng khẩn cấp của máy công nghiệp.
- Đóng cắt các mạch điều khiển AC hoặc DC trong giới hạn điện áp, dòng điện cho phép.
- Giám sát trạng thái contactor thông qua mạch EDM.
Lưu ý khi lắp đặt và lựa chọn
- Chỉ kết nối RLY3-OSSD400 với thiết bị an toàn có hai tín hiệu OSSD phù hợp với thông số đầu vào của mô-đun.
- Kiểm tra sơ đồ chân, cực tính tín hiệu và khả năng tương thích của cảm biến trước khi đấu nối.
- Không sử dụng đầu ra báo hiệu hoặc đường phản hồi để thay thế đầu ra an toàn.
- Đảm bảo dòng tải thực tế, dòng khởi động và tổng dòng qua các tiếp điểm không vượt quá giới hạn cho phép.
- Với tải cảm như cuộn hút contactor hoặc van điện từ, cần áp dụng biện pháp dập xung phù hợp để hạn chế hồ quang và nhiễu điện.
- Thiết bị có cấp bảo vệ IP20, nên được lắp trong tủ điện hoặc khu vực có biện pháp bảo vệ phù hợp khỏi bụi, nước và tiếp xúc trực tiếp.
- Việc đánh giá SIL, PL và Category phải được thực hiện trên toàn bộ hệ thống an toàn, không chỉ dựa trên thông số riêng của rơ le.
Thông tin cơ khí và môi trường
| Hạng mục | Thông số |
|---|---|
| Vật liệu tiếp điểm | Hợp kim bạc, mạ vàng |
| Tuổi thọ cơ khí | 1 × 107 chu kỳ đóng cắt |
| Hạng mục quá điện áp | III theo EN 60664-1 |
| Điện áp chịu xung định mức | 6 kV theo EN 60664-1 |
| Độ ẩm không khí | ≤ 95%, không ngưng tụ |
| Phát xạ nhiễu | IEC 61000-6-4 |
| Khả năng chống nhiễu | IEC 61326-3-1, IEC 61000-6-2 và IEC 60947-5-1 |
Với thiết kế nhỏ gọn 28 mm, SICK RLY3-OSSD400 phù hợp để lắp trong tủ điều khiển có không gian hạn chế. Đầu nối phía trước sử dụng cọc đấu dây lò xo, thuận tiện cho việc đấu nối và bảo trì trong hệ thống điều khiển máy.
