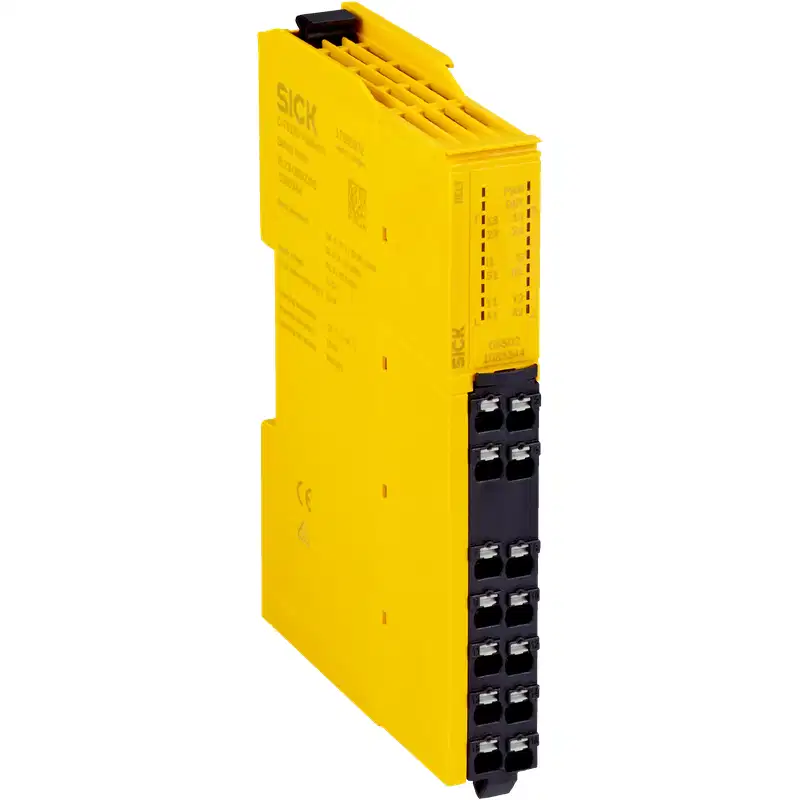

Thông số kỹ thuật rơ le an toàn Sick RLY3-OSSD200 SIL 3
| Thông số | Chi tiết |
|---|---|
| Mã sản phẩm | RLY3-OSSD200 |
| Hãng sản xuất | SICK |
| Tên sản phẩm | Safety relay ReLy RLY3-OSSD200 |
| Chức năng | Bộ xử lý tín hiệu an toàn cho cảm biến có ngõ ra OSSD |
| Cảm biến tương thích | Cảm biến an toàn sử dụng ngõ ra OSSD |
| Mức độ toàn vẹn an toàn | SIL 3 theo IEC 61508 |
| Danh mục an toàn | Category 4 theo ISO 13849-1 |
| Mức hiệu suất | PL e theo ISO 13849-1 |
| PFHD | 1,0 × 10-9 mỗi giờ |
| Thời gian sử dụng thiết kế | 20 năm theo ISO 13849-1 |
| Loại dừng | Stop category 0 theo IEC 60204-1 |
| Điện áp nguồn | 24 V DC, dải cho phép 16,8–30 V DC |
| Công suất tiêu thụ | ≤ 2,5 W DC |
| Ngõ vào an toàn | 2 ngõ vào OSSD |
| Ngõ vào reset/EDM | 1 ngõ vào cho nút reset hoặc giám sát thiết bị bên ngoài EDM |
| Giám sát cảm biến | Giám sát trình tự tín hiệu |
| Khóa khởi động lại | Có |
| Chế độ reset | Tự động hoặc thủ công |
| Giám sát thiết bị ngoài EDM | Có |
| Ngõ ra an toàn | 2 tiếp điểm cho phép, tiếp điểm thường mở N/O, có dẫn hướng cưỡng bức |
| Thời gian đáp ứng | 10 ms khi mở ngõ ra an toàn |
| Điện áp đóng cắt | 10–230 V AC hoặc 10–230 V DC |
| Dòng điện đóng cắt | 10 mA–6 A |
| Tổng dòng điện | 12 A |
| Tuổi thọ cơ khí | 1 × 107 chu kỳ đóng cắt |
| Ngõ ra chẩn đoán | 2 ngõ ra bán dẫn push-pull, được bảo vệ ngắn mạch |
| Ngõ ra xung kiểm tra | 1 ngõ ra bán dẫn PNP, được bảo vệ ngắn mạch |
| Đầu nối | Đầu nối phía trước với cầu đấu lò xo |
| Điện áp tín hiệu HIGH | 24 V DC, dải 11–30 V DC |
| Điện áp tín hiệu LOW | 0 V DC, dải –3 đến 5 V DC |
| Dòng điện ngõ vào | 4–6 mA |
| Kích thước W × H × D | 18 × 124,6 × 85,5 mm |
| Khối lượng | Khoảng 130 g |
| Cấp bảo vệ vỏ | IP20 |
| Nhiệt độ làm việc | –25 °C đến +55 °C |
| Nhiệt độ lưu trữ | –25 °C đến +70 °C |
Rơ le an toàn Sick RLY3-OSSD200 dùng để làm gì?
Sick RLY3-OSSD200 là rơ le an toàn thuộc dòng ReLy, được thiết kế để tiếp nhận và đánh giá tín hiệu từ các cảm biến an toàn có ngõ ra OSSD. Thiết bị kiểm tra đồng thời hai kênh tín hiệu an toàn, xác định trạng thái cho phép hoặc không cho phép vận hành, sau đó điều khiển các tiếp điểm đầu ra an toàn để ngắt nguồn đến cơ cấu chấp hành khi phát hiện điều kiện nguy hiểm.
Với cấp an toàn SIL 3, Category 4 và PL e, RLY3-OSSD200 phù hợp cho các mạch dừng an toàn yêu cầu độ tin cậy cao trong máy móc và dây chuyền tự động hóa. Thiết bị hỗ trợ Stop category 0, tức là thực hiện ngắt năng lượng ngay lập tức khi tín hiệu an toàn bị tác động.
Đặc điểm nổi bật của RLY3-OSSD200
- Thiết kế chuyên dụng cho cảm biến an toàn có tín hiệu OSSD.
- Hai ngõ vào an toàn giúp giám sát tín hiệu hai kênh.
- Đạt SIL 3, Category 4 và PL e cho các ứng dụng bảo vệ máy có yêu cầu an toàn cao.
- Có chức năng giám sát trình tự tín hiệu nhằm phát hiện trạng thái bất thường trong mạch cảm biến.
- Hỗ trợ khóa khởi động lại, reset tự động hoặc reset thủ công.
- Tích hợp ngõ vào EDM để giám sát contactor hoặc thiết bị đóng cắt bên ngoài.
- Hai tiếp điểm an toàn dạng thường mở, có dẫn hướng cưỡng bức.
- Có ngõ ra chẩn đoán phục vụ kết nối với hệ thống điều khiển.
- Kiểu dáng mỏng 18 mm, thuận tiện lắp đặt trong tủ điện.
- Đấu nối bằng đầu nối phía trước với cầu đấu lò xo, giúp rút ngắn thời gian lắp đặt và bảo trì.
Nguyên lý hoạt động và các tín hiệu kết nối
Hai tín hiệu OSSD từ cảm biến an toàn được đưa vào hai ngõ vào an toàn của RLY3-OSSD200. Khi cả hai kênh ở trạng thái hợp lệ và các điều kiện reset được đáp ứng, rơ le đóng hai đường dẫn dòng điện an toàn để cho phép máy hoạt động.
Khi cảm biến phát hiện người hoặc vật thể trong vùng nguy hiểm, một trong các tín hiệu OSSD chuyển sang trạng thái không an toàn. Rơ le sẽ mở các tiếp điểm an toàn với thời gian đáp ứng tối đa 10 ms, từ đó ngắt mạch điều khiển của contactor, van điện từ hoặc thiết bị chấp hành liên quan.
Ngõ vào thứ ba có thể được sử dụng cho nút reset hoặc chức năng EDM. Khi dùng EDM, thiết bị có thể kiểm tra phản hồi từ contactor bên ngoài trước khi cho phép hệ thống khởi động lại. Hai ngõ ra chẩn đoán không đảm nhiệm chức năng an toàn, phù hợp để đưa trạng thái hoạt động hoặc lỗi về PLC và hệ thống điều khiển.
Ứng dụng phù hợp
- Đánh giá tín hiệu từ màn chắn sáng an toàn và cảm biến quang điện có OSSD.
- Giám sát cửa bảo vệ, cửa liên động hoặc thiết bị bảo vệ máy có hai kênh OSSD.
- Mạch dừng khẩn cấp và mạch ngắt an toàn cho máy tự động.
- Máy gia công, máy đóng gói, máy lắp ráp và dây chuyền sản xuất.
- Hệ thống cần giám sát contactor thông qua chức năng EDM.
- Các tủ điều khiển cần rơ le an toàn dạng mỏng, lắp trên thanh DIN và dùng nguồn 24 V DC.
Lưu ý khi lắp đặt và sử dụng
- Chỉ kết nối RLY3-OSSD200 với cảm biến có cấu hình OSSD tương thích.
- Cấp nguồn 24 V DC ổn định trong dải 16,8–30 V DC và sử dụng nguồn PELV hoặc SELV phù hợp.
- Cần đấu đúng hai kênh an toàn, không nối tắt hoặc vô hiệu hóa chức năng giám sát của thiết bị.
- Nếu sử dụng EDM, phải đấu phản hồi từ các thiết bị đóng cắt bên ngoài theo đúng sơ đồ mạch an toàn.
- Không sử dụng các ngõ ra chẩn đoán làm ngõ ra an toàn.
- Hai tiếp điểm an toàn có thể đóng cắt tải trong giới hạn 10 mA–6 A và điện áp 10–230 V AC/DC; cần tính toán tải, dòng khởi động và phương án dập hồ quang khi cần thiết.
- Vỏ thiết bị đạt IP20, vì vậy nên lắp trong tủ điện hoặc khu vực được bảo vệ khỏi nước, bụi dẫn điện và tác động cơ học.
- Việc thiết kế, đấu nối và kiểm tra mạch an toàn cần được thực hiện bởi người có chuyên môn về an toàn máy.
Vì sao nên chọn đúng biến thể RLY3-OSSD200?
RLY3-OSSD200 được tối ưu cho cảm biến an toàn có OSSD và có hai ngõ vào an toàn dạng điện tử. Đây là điểm cần kiểm tra trước khi thay thế hoặc lựa chọn trong dòng ReLy, bởi các biến thể khác có thể được thiết kế cho loại tín hiệu, số lượng ngõ vào hoặc chức năng giám sát khác nhau.
Khi lựa chọn, cần đối chiếu chính xác mã RLY3-OSSD200, điện áp nguồn 24 V DC, yêu cầu reset, chức năng EDM, số lượng tiếp điểm an toàn và dòng tải cần đóng cắt. Việc xác định đúng biến thể giúp tránh tình trạng cảm biến không tương thích hoặc mạch điều khiển không đáp ứng yêu cầu an toàn của máy.
