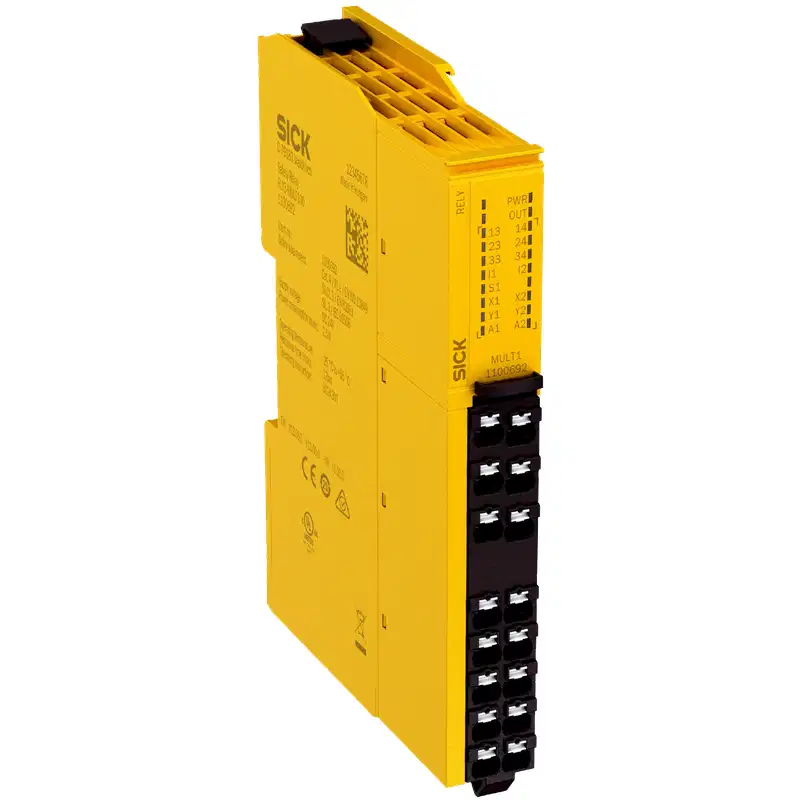

Name: Rơ le an toàn Sick RLY3-MULT100 24 V DC
Brand: Hải Phòng Tech
SKU: RLY3-MULT100
Price: 1100692 VND
Availability: InStock

Rơ le an toàn Sick RLY3-MULT100 24 V DC

1.100.692 VNĐ

Mã sản phẩm: RLY3-MULT100
Nhà Sản Xuất: Sick
Chất lượng: Hàng chính hãng, Mới 100%
Bảo hành: 12 tháng
Chứng từ: Hóa đơn VAT

SKU: RLY3-MULT100 Danh mục: Rơ le Sick

Thông số kỹ thuật

Thông số	Chi tiết
Mã sản phẩm	RLY3-MULT100
Hãng sản xuất	SICK
Dòng sản phẩm	ReLy – Safety relay
Chức năng	Rơ le an toàn, thiết bị đánh giá tín hiệu an toàn
Điện áp cấp	24 V DC, dải điện áp 16,8–30 V DC
Công suất tiêu thụ	≤ 2,5 W DC
Loại cảm biến tương thích	Cảm biến an toàn có OSSD, cảm biến có ngõ vào kiểm tra, cảm biến có tiếp điểm không điện áp và thảm áp suất an toàn
Số ngõ vào an toàn	2
Ngõ vào reset/EDM	1 ngõ vào dùng cho nút reset hoặc giám sát thiết bị bên ngoài EDM
Ngõ ra an toàn	3 đường cấp cho phép, sử dụng tiếp điểm thường mở được dẫn hướng cưỡng bức
Ngõ ra chẩn đoán	2 ngõ ra bán dẫn push-pull, không dùng cho chức năng an toàn
Ngõ ra xung kiểm tra	2 ngõ ra bán dẫn PNP, có bảo vệ ngắn mạch
Tiêu chuẩn an toàn	SIL 3 theo IEC 61508; Category 4 và PL e theo ISO 13849-1
PFH_D	1,5 × 10^-9 lỗi nguy hiểm mỗi giờ
Thời gian nhiệm vụ T_M	20 năm theo ISO 13849-1
Loại dừng	Stop Category 0 theo IEC 60204-1
Điện áp đóng cắt tiếp điểm	10–230 V AC hoặc 10–230 V DC
Dòng điện đóng cắt	10 mA–6 A
Tổng dòng điện	12 A
Tuổi thọ cơ học	1 × 10⁷ chu kỳ đóng cắt
Kiểu kết nối	Đầu nối phía trước với cầu đấu lò xo
Cấu hình	Đấu dây cố định và công tắc DIP
Hiển thị trạng thái	Đèn LED
Kích thước (R × C × S)	18 × 124,6 × 85,5 mm
Khối lượng	160 g
Cấp bảo vệ	IP20
Nhiệt độ làm việc	-25 đến +55 °C
Độ ẩm không khí	≤ 95%, không ngưng tụ

Rơ le an toàn SICK RLY3-MULT100 dùng để làm gì?

SICK RLY3-MULT100 là rơ le an toàn thuộc dòng ReLy, được sử dụng để tiếp nhận và đánh giá tín hiệu từ các thiết bị bảo vệ trên máy. Thiết bị giám sát hai kênh an toàn, kiểm tra trạng thái tín hiệu đầu vào và điều khiển các mạch cho phép nhằm ngắt năng lượng đến cơ cấu nguy hiểm khi phát hiện điều kiện không an toàn.

Model này phù hợp với nhiều loại thiết bị bảo vệ khác nhau, gồm cảm biến an toàn có ngõ ra OSSD, cảm biến có tiếp điểm khô, thiết bị có ngõ vào kiểm tra và thảm áp suất an toàn. Nhờ cấu hình bằng đấu dây kết hợp công tắc DIP, RLY3-MULT100 có thể được thiết lập cho từng kiểu cảm biến và phương thức vận hành tương ứng.

Khả năng giám sát và chức năng an toàn

Hỗ trợ hai ngõ vào an toàn để giám sát tín hiệu hai kênh.
Giám sát sai lệch giữa các kênh nhằm phát hiện tình trạng một kênh không chuyển trạng thái đúng thời gian.
Giám sát trình tự tín hiệu và phát hiện chập chéo giữa các mạch.
Có chức năng khóa khởi động lại, tránh máy tự vận hành sau khi tín hiệu an toàn được phục hồi.
Cho phép reset tự động hoặc reset bằng nút nhấn thủ công tùy cấu hình.
Hỗ trợ EDM để kiểm tra trạng thái của thiết bị đóng cắt bên ngoài như contactor hoặc relay công suất.
Có ba đường cấp cho phép an toàn sử dụng tiếp điểm thường mở được dẫn hướng cưỡng bức.

RLY3-MULT100 đạt mức SIL 3, Category 4 và PL e khi được lắp đặt, đấu nối và sử dụng đúng thiết kế an toàn của hệ thống. Các ngõ ra chẩn đoán và ngõ ra xung kiểm tra chỉ phục vụ giám sát hoặc kiểm tra cảm biến, không thay thế cho các ngõ ra an toàn.

Ngõ vào, ngõ ra và thông số điện chính

Ngõ vào an toàn

Số lượng: 2 ngõ vào.
Mức tín hiệu HIGH: 24 V DC, trong khoảng 11–30 V DC.
Mức tín hiệu LOW: 0 V DC, trong khoảng -3 đến 5 V DC.
Dòng điện ngõ vào: 4–6 mA.
Độ rộng xung kiểm tra: không quá 1 ms.
Tần số xung kiểm tra: không quá 10 Hz.
Độ lệch thời gian kích hoạt giữa hai nút khởi động: không quá 3 giây.

Tiếp điểm an toàn

Ba đường cấp cho phép sử dụng tiếp điểm thường mở, tiếp điểm được dẫn hướng cưỡng bức và có vật liệu hợp kim bạc mạ vàng. Điện áp đóng cắt nằm trong khoảng 10–230 V AC hoặc 10–230 V DC, dòng điện đóng cắt 10 mA–6 A. Khi lựa chọn tải, cần tính đến giới hạn tổng dòng 12 A, loại tải và yêu cầu bảo vệ mạch.

Ngõ ra chẩn đoán và xung kiểm tra

Hai ngõ ra chẩn đoán dạng bán dẫn push-pull được bảo vệ ngắn mạch, phù hợp để đưa trạng thái thiết bị về PLC hoặc hệ thống điều khiển. Hai ngõ ra xung kiểm tra dạng PNP hỗ trợ kiểm tra các cảm biến có chức năng test input. Những ngõ ra này không được sử dụng làm mạch ngắt an toàn chính.

Ứng dụng thực tế

SICK RLY3-MULT100 có thể tích hợp trong các hệ thống bảo vệ máy sử dụng:

Cảm biến quang an toàn và thiết bị bảo vệ có ngõ ra OSSD.
Công tắc cửa an toàn hoặc cảm biến có tiếp điểm không điện áp.
Thảm an toàn dạng cảm biến áp suất.
Nút dừng khẩn cấp và mạch điều khiển an toàn hai kênh phù hợp.
Mạch điều khiển contactor cần giám sát phản hồi bằng chức năng EDM.
Máy đóng gói, máy gia công, dây chuyền tự động và khu vực có nguy cơ tiếp cận bộ phận chuyển động.

Lưu ý khi lắp đặt và vận hành

Sử dụng nguồn 24 V DC ổn định thuộc loại PELV hoặc SELV, trong dải 16,8–30 V DC.
Đấu nối đúng sơ đồ của loại cảm biến và cấu hình DIP đã chọn; không dùng chung cấu hình giữa các loại thiết bị nếu chưa xác định tương thích.
Đặt thiết bị trong tủ điện hoặc vị trí có bảo vệ phù hợp vì cấp bảo vệ của module là IP20.
Kiểm tra chức năng khóa khởi động lại, reset và EDM sau khi hoàn tất đấu dây.
Kiểm tra thời gian dừng thực tế của máy, đặc biệt khi sử dụng Stop Category 0, để xác định vị trí lắp thiết bị bảo vệ an toàn.
Không sử dụng ngõ ra chẩn đoán hoặc ngõ ra xung kiểm tra thay cho tiếp điểm an toàn.
Khi đóng cắt tải cảm, cần áp dụng biện pháp dập xung phù hợp để hạn chế ảnh hưởng đến tiếp điểm và tuổi thọ thiết bị.

Vì sao nên chọn đúng mã RLY3-MULT100?

RLY3-MULT100 được thiết kế cho các hệ thống cần nhiều loại đầu vào cảm biến trên cùng một module đánh giá an toàn, đồng thời yêu cầu ba đường ngắt an toàn, ngõ ra chẩn đoán và khả năng giám sát thiết bị bên ngoài. Việc xác định chính xác mã sản phẩm rất quan trọng vì các model ReLy gần nhau có thể khác về loại cảm biến hỗ trợ, số lượng tiếp điểm, chức năng reset, cấu hình đầu vào hoặc cách đấu dây.

Với thiết kế dạng module rộng 18 mm, đầu nối phía trước và đèn LED trạng thái, SICK RLY3-MULT100 phù hợp cho tủ điều khiển cần tiết kiệm không gian nhưng vẫn yêu cầu chức năng giám sát an toàn ở mức cao.
