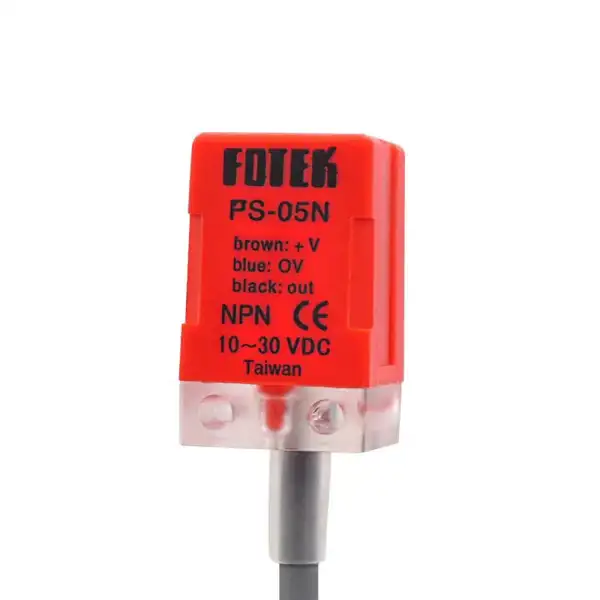

Thông số kỹ thuật Fotek PS-05N 3M
| Thông số | Giá trị |
|---|---|
| Hãng sản xuất | Fotek |
| Mã sản phẩm | PS-05N 3M |
| Loại cảm biến | Cảm biến tiệm cận điện cảm |
| Kích thước ren | M18 |
| Khoảng cách phát hiện | 5 mm ±10% |
| Đối tượng phát hiện | Kim loại |
| Kiểu ngõ ra | NPN, thường hở (NO) |
| Điện áp nguồn | 12–24 VDC |
| Dòng tải | Tối đa 200 mA |
| Tần số đáp ứng | 800 Hz |
| Dòng tiêu thụ | Tối đa 10 mA |
| Điện áp dư | Tối đa 1,5 V |
| Đèn báo | LED đỏ |
| Chiều dài dây | 3 m |
| Số lõi dây | 3 lõi |
| Cấp bảo vệ | IP67 |
| Nhiệt độ làm việc | -25°C đến +70°C |
Đặc điểm của cảm biến Fotek PS-05N 3M
Fotek PS-05N 3M là cảm biến tiệm cận điện cảm dạng trụ ren M18, dùng để phát hiện vật thể kim loại mà không cần tiếp xúc trực tiếp. Cảm biến có khoảng cách phát hiện danh định 5 mm, ngõ ra NPN thường hở và dây cáp dài 3 m, phù hợp cho các hệ thống điều khiển tự động cần kết nối trực tiếp với PLC hoặc mạch điều khiển có ngõ vào NPN.
- Phát hiện kim loại ổn định trong các cơ cấu máy tự động.
- Khoảng cách phát hiện 5 mm phù hợp với các vị trí lắp đặt có hành trình ngắn.
- Ngõ ra NPN NO chỉ tác động khi vật kim loại đi vào vùng cảm biến.
- Tần số đáp ứng 800 Hz, đáp ứng tốt các ứng dụng đếm và nhận biết vật thể chuyển động.
- Vỏ dạng ren M18 thuận tiện cố định bằng đai ốc trên giá đỡ hoặc thành máy.
- Cấp bảo vệ IP67 giúp cảm biến phù hợp với môi trường có bụi và nước bắn trong phạm vi cho phép.
Nguyên lý hoạt động
Cảm biến tạo ra trường điện từ tại mặt sensing. Khi vật thể kim loại tiến vào vùng phát hiện, đặc tính của trường điện từ thay đổi và mạch bên trong chuyển trạng thái ngõ ra. Với phiên bản PS-05N 3M, ngõ ra NPN thường hở được kích hoạt khi cảm biến phát hiện kim loại.
Khoảng cách 5 mm là giá trị danh định. Khoảng cách thực tế có thể thay đổi tùy vật liệu, kích thước và hình dạng của vật cần phát hiện. Các vật bằng thép hoặc vật liệu có tính từ thường cho khả năng phát hiện tốt hơn so với kim loại màu.
Đấu nối và lựa chọn thiết bị điều khiển
PS-05N 3M sử dụng nguồn một chiều 12–24 VDC và ngõ ra NPN. Khi kết nối với PLC, bộ điều khiển hoặc module vào, cần bảo đảm thiết bị nhận tín hiệu tương thích với kiểu ngõ ra NPN. Không nên đấu trực tiếp cảm biến vào nguồn xoay chiều hoặc cấp nguồn vượt quá dải điện áp cho phép.
Dòng tải của ngõ ra không vượt quá 200 mA. Với tải cảm như cuộn rơ-le, van điện từ hoặc công tắc tơ, nên sử dụng mạch dập xung phù hợp để hạn chế điện áp ngược tác động lên ngõ ra cảm biến.
Ứng dụng phù hợp
- Phát hiện vị trí xi lanh, cơ cấu trượt và cơ cấu chấp hành bằng kim loại.
- Đếm sản phẩm hoặc chi tiết kim loại trên băng tải.
- Xác nhận trạng thái đóng, mở hoặc đến cuối hành trình của cơ cấu máy.
- Nhận biết bánh răng, cam, chốt và các chi tiết kim loại quay hoặc chuyển động tịnh tiến.
- Giám sát vị trí trong máy đóng gói, máy gia công và dây chuyền tự động hóa.
Lưu ý khi lắp đặt Fotek PS-05N 3M
- Giữ khoảng cách an toàn với các cảm biến điện cảm khác để hạn chế ảnh hưởng lẫn nhau.
- Không để mặt cảm biến va chạm trực tiếp với vật thể cần phát hiện.
- Căn chỉnh vật thể đi vào vùng phát hiện theo hướng ổn định, tránh rung hoặc lệch quá lớn.
- Siết đai ốc vừa đủ lực để tránh làm hỏng ren hoặc thân cảm biến.
- Bảo vệ phần dây và điểm đấu nối khỏi lực kéo, dầu, hóa chất hoặc nhiệt độ vượt quá điều kiện làm việc.
- Kiểm tra loại ngõ vào của PLC hoặc bộ điều khiển trước khi đấu nối để tránh nhầm giữa NPN và PNP.
