Thông số kỹ thuật PM12-05LV
| Thông số | Giá trị |
|---|---|
| Thương hiệu | FOTEK |
| Mã sản phẩm | PM12-05LV |
| Loại sản phẩm | Cảm biến tiệm cận dạng trụ M12 |
| Khoảng cách phát hiện danh định | 5 mm |
| Điện áp hoạt động | 10–30 VDC hoặc 90–250 VAC |
| Dòng điện đầu ra tối đa | 150 mA đối với DC; 100 mA đối với AC |
| Dòng điện tiêu thụ | Tối đa 10 mA đối với DC; tối đa 2,0 mA đối với AC |
| Điện áp dư | Dưới 0,1 V đối với DC; dưới 15 V đối với AC |
| Dòng rò | Dưới 0,8 mA đối với DC; dưới 4,0 mA đối với AC |
| Sai số trễ | Dưới 10% khoảng cách cảm biến đối với DC |
| Độ trôi nhiệt | Dưới 10 µm/°C |
| Độ trôi điện áp | Dưới 1 µm/V |
| Mạch bảo vệ | Chống ngắn mạch và đảo cực đối với DC; mạch hấp thụ xung đối với AC |
| Nhiệt độ hoạt động | -25°C đến +80°C |
| Độ ẩm hoạt động | 35%–95% RH |
| Cấp bảo vệ | IP67 |
| Kích thước thân cảm biến | M12 |

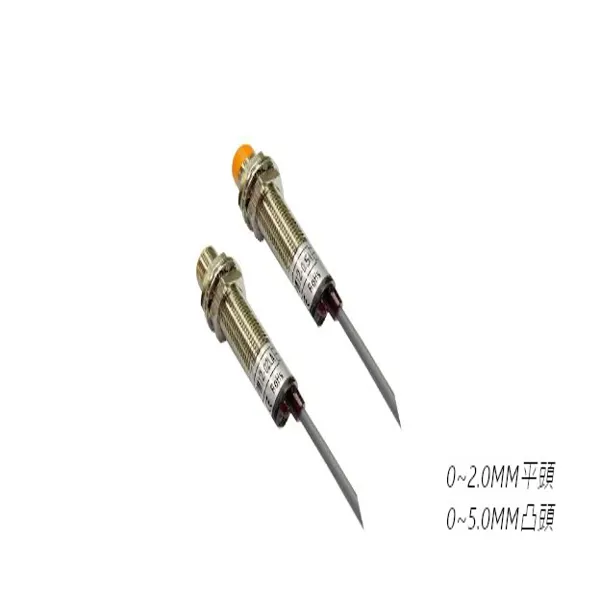

Đặc điểm của cảm biến tiệm cận Fotek PM12-05LV
Fotek PM12-05LV là cảm biến tiệm cận dạng trụ đường kính M12, dùng để phát hiện vật thể ở khoảng cách danh định 5 mm mà không cần tiếp xúc trực tiếp. Thiết kế nhỏ gọn giúp cảm biến dễ lắp đặt trên máy tự động hóa, cơ cấu trượt, băng tải và các cụm cơ khí có không gian hạn chế.
Thân cảm biến đạt cấp bảo vệ IP67, phù hợp với môi trường có bụi và hơi ẩm trong phạm vi nhiệt độ làm việc từ -25°C đến +80°C. Mạch bảo vệ tích hợp giúp tăng độ an toàn khi vận hành, đặc biệt trong các hệ thống có nguy cơ đấu nhầm cực hoặc xuất hiện xung điện.
Khoảng cách phát hiện 5 mm
Khoảng cách phát hiện 5 mm phù hợp với các ứng dụng cần nhận biết vị trí của chi tiết kim loại, kiểm tra hành trình, xác định điểm dừng hoặc đếm sản phẩm trên dây chuyền. Khi lắp đặt, nên duy trì khoảng hở ổn định giữa mặt cảm biến và vật thể để hạn chế sai số do rung động hoặc lệch cơ khí.
Khả năng kết nối và tải đầu ra
PM12-05LV có các dải điện áp dành cho hệ thống DC hoặc AC theo cấu hình sử dụng. Với ngõ ra DC, dòng tải tối đa là 150 mA; với ngõ ra AC, dòng tải tối đa là 100 mA. Cần kiểm tra đúng loại nguồn và sơ đồ dây của phiên bản thực tế trước khi đấu nối, không cấp đồng thời nguồn AC và DC vào cảm biến.
- Không đấu tải vượt quá dòng điện đầu ra cho phép.
- Nên sử dụng rơ-le trung gian hoặc bộ khuếch đại tín hiệu khi tải yêu cầu dòng lớn hơn khả năng của cảm biến.
- Đối với hệ thống điều khiển PLC, cần kiểm tra sự tương thích giữa loại tín hiệu đầu ra của cảm biến và ngõ vào PLC.
- Ngắt nguồn trước khi thực hiện đấu dây hoặc bảo trì.
Ứng dụng thực tế
- Phát hiện vị trí chi tiết kim loại trên máy tự động.
- Kiểm tra vị trí cuối hành trình của cơ cấu chấp hành.
- Đếm sản phẩm hoặc nhận biết vật thể trên băng tải.
- Giám sát vị trí đóng mở của cơ cấu cơ khí.
- Phát hiện trạng thái có hoặc không có phôi trong máy gia công.
- Làm tín hiệu đầu vào cho mạch điều khiển, rơ-le hoặc hệ thống PLC.
Lưu ý khi lắp đặt PM12-05LV
Mặt cảm biến cần hướng trực tiếp về phía vật thể cần phát hiện và được cố định chắc chắn bằng đai ốc lắp đặt. Không để cảm biến chịu lực va đập, rung động mạnh hoặc tiếp xúc trực tiếp với phoi kim loại có thể bám trên bề mặt phát hiện.
Khi bố trí nhiều cảm biến gần nhau, cần tạo khoảng cách phù hợp để hạn chế ảnh hưởng lẫn nhau. Dây tín hiệu nên được đi tách khỏi dây động lực, dây biến tần và các nguồn gây nhiễu điện từ. Sau khi lắp đặt, cần kiểm tra trạng thái đóng cắt ở cả điều kiện có tải và không tải.
Cách chọn đúng cảm biến thay thế
Khi thay thế cảm biến cho máy đang vận hành, cần đối chiếu đầy đủ mã PM12-05LV, kích thước ren M12, khoảng cách phát hiện 5 mm, loại nguồn sử dụng, dòng tải đầu ra và kiểu đấu dây. Không nên chỉ dựa vào hình dáng hoặc kích thước ren, vì các cảm biến cùng đường kính M12 có thể khác nhau về điện áp, loại ngõ ra và nguyên lý làm việc.
Kích thước PM12-05LV

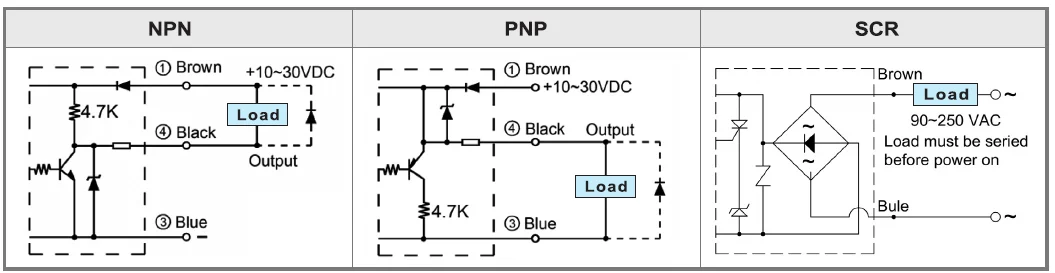

Sơ đồ đấu nối PM12-05LV
