Thông số kỹ thuật cảm biến tiệm cận PM12-02LV Fotek
| Thông số | Giá trị |
|---|---|
| Hãng sản xuất | Fotek |
| Mã sản phẩm | PM12-02LV |
| Dạng cảm biến | Cảm biến tiệm cận dạng trụ, kích thước M12 |
| Điện áp hoạt động DC | 10–30 VDC |
| Điện áp hoạt động AC | 90–250 VAC, 50/60 Hz |
| Dòng tải đầu ra DC | Tối đa 150 mA |
| Dòng tải đầu ra AC | Tối đa 100 mA |
| Dòng tiêu thụ DC | Tối đa 10 mA |
| Dòng tiêu thụ AC | Tối đa 2,0 mA |
| Điện áp dư DC | Nhỏ hơn 0,1 V |
| Điện áp dư AC | Nhỏ hơn 15 V |
| Dòng rò DC | Nhỏ hơn 0,8 mA |
| Dòng rò AC | Nhỏ hơn 4,0 mA |
| Sai số hysteresis | Nhỏ hơn 10% khoảng cách cảm biến |
| Trôi nhiệt | Nhỏ hơn 10 µm/°C |
| Trôi điện áp | Nhỏ hơn 1 µm/V |
| Mạch bảo vệ DC | Bảo vệ ngắn mạch và đảo cực |
| Mạch bảo vệ AC | Mạch hấp thụ xung |
| Nhiệt độ hoạt động | -25°C đến +80°C |
| Độ ẩm hoạt động | 35–95% RH |
| Cấp bảo vệ | IP67 |
| Màu mặt cảm biến DC | NPN: đỏ; PNP: xanh lá cây |
| Màu mặt cảm biến AC | Xanh dương |
PM12-02LV Fotek phù hợp với hệ thống nào?
Cảm biến tiệm cận Fotek PM12-02LV thuộc dòng cảm biến dạng trụ M12, được sử dụng để phát hiện vật thể trong các hệ thống tự động hóa. Thiết bị có các phiên bản sử dụng nguồn DC hoặc AC, đáp ứng nhiều kiểu tủ điều khiển và mạch máy khác nhau.
Với cấp bảo vệ IP67, cảm biến phù hợp cho môi trường công nghiệp có bụi và hơi ẩm. Dải nhiệt độ hoạt động từ -25°C đến +80°C cho phép lắp đặt trong nhiều khu vực sản xuất, máy đóng gói, băng tải và thiết bị cơ khí tự động.
Đặc điểm đáng chú ý của cảm biến PM12-02LV
- Thiết kế dạng trụ M12, thuận tiện lắp đặt trên khung máy và cơ cấu cơ khí.
- Có lựa chọn điện áp hoạt động DC 10–30 V hoặc AC 90–250 V tùy biến thể.
- Dòng tải đầu ra đạt tối đa 150 mA đối với phiên bản DC và 100 mA đối với phiên bản AC.
- Phiên bản DC được tích hợp bảo vệ ngắn mạch và đảo cực.
- Phiên bản AC có mạch hấp thụ xung nhằm hạn chế ảnh hưởng của xung điện trong quá trình đóng cắt.
- Cấp bảo vệ IP67, thích hợp cho nhiều môi trường sản xuất công nghiệp.
- Hysteresis thấp, giúp tín hiệu chuyển trạng thái ổn định hơn khi vật thể đi qua vùng phát hiện.
Phân biệt biến thể khi chọn PM12-02LV
PM12-02LV có thông số nguồn và mạch đầu ra khác nhau giữa phiên bản AC và DC. Vì vậy, không nên chỉ dựa vào kích thước ren hoặc tên mã để đấu nối trực tiếp vào hệ thống.
| Tiêu chí | Phiên bản DC | Phiên bản AC |
|---|---|---|
| Nguồn cấp | 10–30 VDC | 90–250 VAC |
| Dòng tải tối đa | 150 mA | 100 mA |
| Dòng rò tối đa | 0,8 mA | 4,0 mA |
| Bảo vệ | Ngắn mạch và đảo cực | Hấp thụ xung |
| Màu mặt cảm biến | NPN: đỏ; PNP: xanh lá cây | Xanh dương |
Ứng dụng thực tế
- Phát hiện vị trí chi tiết kim loại trên máy tự động.
- Kiểm tra vị trí cơ cấu trượt, cơ cấu nâng hoặc cơ cấu chặn.
- Đếm sản phẩm kim loại trên băng tải.
- Giám sát trạng thái đóng/mở của cơ cấu máy.
- Làm tín hiệu đầu vào cho bộ điều khiển, rơ-le hoặc mạch điều khiển công nghiệp phù hợp.
Lưu ý lắp đặt và đấu nối
- Xác định đúng phiên bản AC hoặc DC trước khi cấp nguồn cho cảm biến.
- Với phiên bản DC, cần kiểm tra loại ngõ ra NPN hoặc PNP để tương thích với ngõ vào bộ điều khiển.
- Không cấp nguồn AC 90–250 V cho phiên bản DC 10–30 VDC.
- Không vượt quá dòng tải đầu ra tối đa của cảm biến.
- Tránh lắp cảm biến quá gần các vật kim loại cố định nếu chúng có thể nằm trong vùng phát hiện.
- Siết cảm biến vừa đủ lực để tránh làm hư ren hoặc biến dạng thân cảm biến.
- Sau khi lắp đặt, nên kiểm tra trạng thái tín hiệu khi vật thể đi vào và rời khỏi vùng cảm biến trước khi đưa máy vào vận hành.

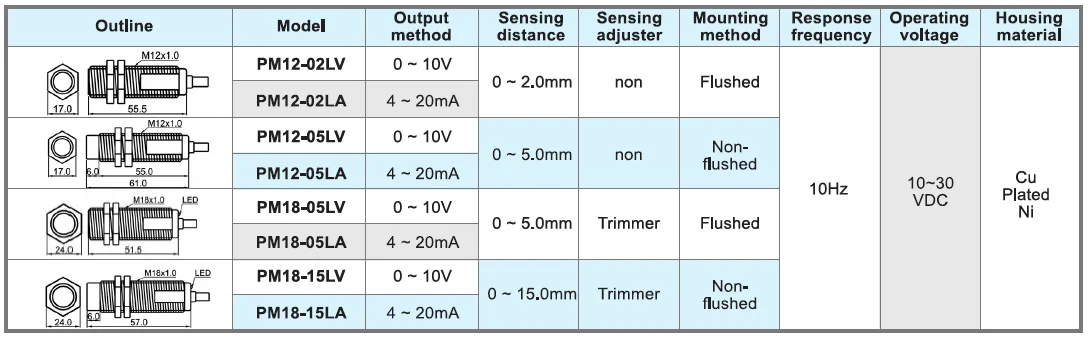

Kích thước PM12-02LV
Sơ đồ đấu nối PM12-02LV
