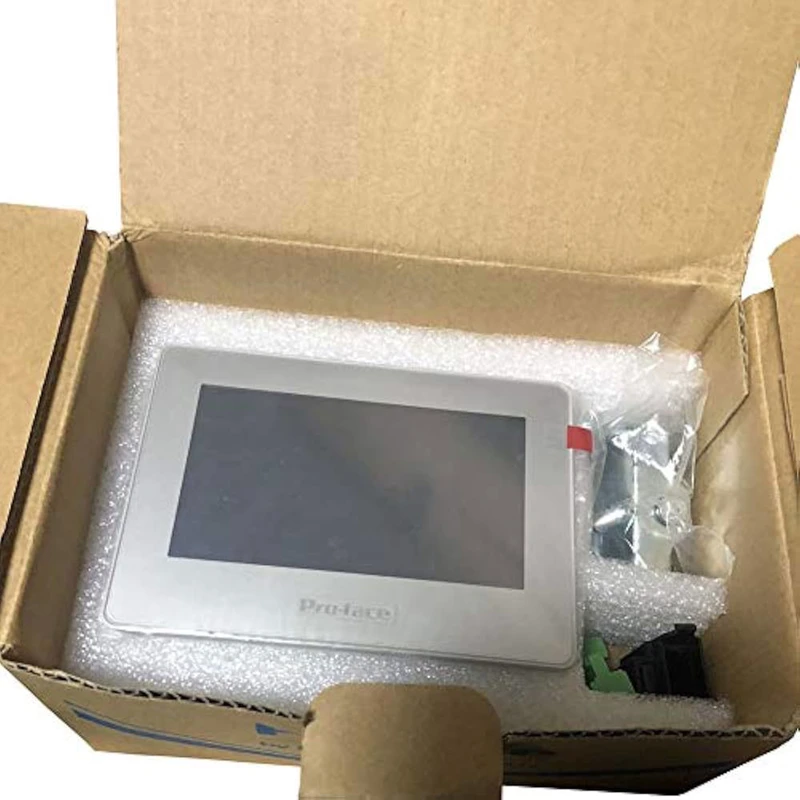

Thông số kỹ thuật PFXGP4116T1D
| Hạng mục | Thông số |
| Loại màn hình | TFT Color LCD |
| Kích thước | 4.3″ Wide |
| Độ phân giải | 480 × 272 pixels |
| Kích thước hiển thị hữu hiệu | W95 × H53.9 mm [3.74 × 2.12 in.] |
| Màu hiển thị | 65,536 colors |
| Đèn nền | White LED (không thay thế bởi người dùng) |
| Tuổi thọ đèn nền | ≥ 50,000 giờ (ở 25 °C trước khi độ sáng giảm còn 50%) |
| Điều chỉnh độ sáng | 16 mức (qua màn hình cảm ứng) |
| Điện | |
| Điện áp định mức | 12 – 24 VDC |
| Giới hạn điện áp | 10.2 – 28.8 VDC |
| Sụt áp cho phép | ≤ 1 ms (thấp nhất) / ≤ 10 ms (điện áp định mức) |
| Công suất tiêu thụ | Max. 7.7 W (3.6 W nếu không cấp cho thiết bị ngoài) |
| Dòng khởi động | 20 A (12 VDC) / 40 A (24 VDC) |
| Chịu điện áp | 1,000 VAC, 20 mA trong 1 phút (Power ↔ FG) |
| Điện trở cách điện | ≥ 10 MΩ ở 500 VDC (Power ↔ FG) |
| Môi trường | |
| Chứng nhận an toàn | CE, UKCA, UL/cUL (61010), ATEX, Marine ABS, NK, LR, EAC, KCC, RCM |
| Nhiệt độ làm việc | 0 – 50 °C |
| Nhiệt độ lưu trữ | -20 – +60 °C |
| Độ ẩm môi trường | 10 – 90 %RH (không ngưng tụ) |
| Bụi | ≤ 0.1 mg/m³ (không dẫn điện) |
| Độ ô nhiễm | Cấp 2 |
| Khí ăn mòn | Không |
| Áp suất khí quyển | 800 – 1,114 hPa (≤ 2000 m) |
| Chống rung | IEC/EN 61131-2 (5–9 Hz: 3.5 mm, 9–150 Hz: 9.8 m/s², 3 trục, 10 chu kỳ) |
| Chống va đập | IEC/EN 61131-2 (147 m/s², 3 trục, 3 lần) |
| Chống ESD | 6 kV (IEC/EN61000-4-2 Level 3, tiếp xúc trực tiếp) |
| Bộ nhớ | |
| Application memory | Flash EPROM, 8 MB (màn hình), 132 KB logic (15,000 steps) |
| Backup memory | Flash EPROM 128 KB |
| Pin | Không (Battery: None) |
| Giao tiếp | |
| Serial (COM1) | RS-422/485, 2,400 – 115,200 bps (187,500 bps MPI), 9 pin |
| USB (Type A) | USB 2.0, nguồn 5 VDC ±5 %, ≤ 3 m |
| USB (mini-B) | USB 2.0, ≤ 3 m |
| Kết cấu | |
| Nối đất | Điện trở ≤ 100 Ω, dây ≥ 2 mm² (AWG 14) |
| Làm mát | Tự nhiên (Natural air circulation) |
| Bảo vệ | IP65F, Type 1, Type 4X (indoor), Type 13 |
| Kích thước ngoài | W124.9 × H90.4 × D38.8 mm |
| Kích thước cắt panel | W112.5 × H77.5 mm (hoặc W105 × H66 mm với adapter) |
| Trọng lượng | ≤ 0.22 kg |
Kích thước PFXGP4116T1D
Sơ đồ đấu nối PFXGP4116T1D
