Thông số kỹ thuật bộ đếm Counter MC-361 Fotek
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Fotek |
| Tên sản phẩm | Bộ đếm Counter MC-361 |
| Mã sản phẩm | MC-361 |
| Loại thiết bị | Bộ đếm kỹ thuật số có cài đặt giá trị đặt trước |
| Kích thước mặt | 48 x 48 mm |
| Số chữ số hiển thị | 6 chữ số |
| Số giá trị đặt trước | 1 giá trị đặt trước |
| Ngõ ra | 1 ngõ ra relay |
| Định mức tiếp điểm relay | 3 A, 250 VAC |
| Nguồn cấp | 90 – 265 VAC, 50/60 Hz |
| Ngõ ra cấp nguồn DC | 12 VDC, tối đa 100 mA |
| Kiểu tín hiệu đầu vào | NPN, có thể lựa chọn chế độ đếm một pha hoặc hai pha |
| Chiều đếm | Đếm tăng hoặc đếm giảm |
| Thời gian đáp ứng | Cài đặt từ 0,1 đến 999,9 ms |
| Chế độ điều khiển ngõ ra | N/R/C/A có thể lựa chọn |
| Thời gian reset ngõ ra | Cài đặt từ 0,01 đến 99,99 giây |
| Hệ số nhân | Cài đặt từ 0,001 đến 9,999 |
| Bộ nhớ dữ liệu | EEPROM |
| Công suất tiêu thụ | Tối đa 5 VA |
| Độ bền tĩnh điện | Trên 8 kV |
| Độ bền điện môi | Trên 2,5 kV trong 1 phút giữa nguồn cấp và các đầu nối khác |
| Điện trở cách điện | Trên 100 MΩ tại 500 VDC |
MC-361 Fotek phù hợp với nhu cầu đếm nào?

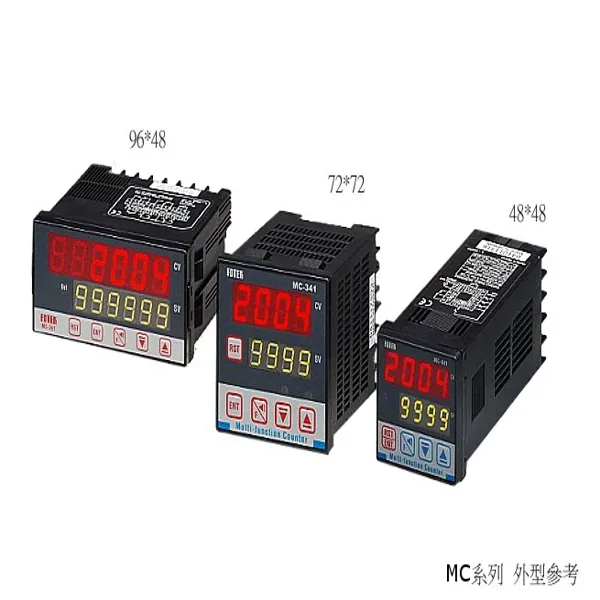

Fotek MC-361 là bộ đếm kỹ thuật số dạng bảng, sử dụng mặt cắt 48 x 48 mm và màn hình 6 chữ số. Thiết bị được dùng để ghi nhận số lần tác động, số sản phẩm đi qua, số chu kỳ máy hoặc số xung phát ra từ cảm biến trong dây chuyền tự động hóa.
Nhờ có một giá trị đặt trước và ngõ ra relay, MC-361 có thể phát lệnh khi số đếm đạt đến mức đã cài đặt. Tín hiệu relay có thể được sử dụng để điều khiển thiết bị phụ trợ như bộ điều khiển máy, van điện từ, còi báo, đèn báo hoặc mạch trung gian.
Đặc điểm vận hành của bộ đếm MC-361
- Màn hình hiển thị 6 chữ số, thích hợp cho các ứng dụng cần đếm số lượng lớn.
- Hỗ trợ đếm tăng và đếm giảm tùy theo yêu cầu điều khiển.
- Có thể lựa chọn phương thức đếm một pha hoặc hai pha với tín hiệu đầu vào NPN.
- Cho phép cài đặt hệ số nhân để quy đổi số xung thành giá trị hiển thị phù hợp với thực tế.
- Thời gian đáp ứng và thời gian reset ngõ ra có thể điều chỉnh.
- Bộ nhớ EEPROM giúp lưu giữ các giá trị cài đặt khi thiết bị mất điện.
- Tích hợp nguồn 12 VDC, tối đa 100 mA, giúp cấp nguồn cho cảm biến hoặc thiết bị đầu vào tương thích.
Nguyên lý hoạt động và cách sử dụng
Cảm biến hoặc thiết bị phát xung đưa tín hiệu NPN vào ngõ vào của MC-361. Mỗi xung hợp lệ sẽ được bộ đếm xử lý theo chế độ đã cài đặt và cập nhật trên màn hình. Khi giá trị đếm đạt đến giá trị đặt trước, relay ngõ ra sẽ chuyển trạng thái theo chế độ điều khiển đã lựa chọn.
Người vận hành có thể thiết lập giá trị đặt trước, chiều đếm, kiểu đếm, hệ số nhân, thời gian đáp ứng và thời gian reset ngõ ra. Việc lựa chọn đúng các tham số này giúp hạn chế đếm sai do nhiễu, xung quá ngắn hoặc tín hiệu cảm biến không ổn định.
Các thiết bị đầu vào thường dùng
- Cảm biến quang có ngõ ra NPN.
- Cảm biến tiệm cận có ngõ ra transistor NPN.
- Công tắc hoặc bộ phát xung phù hợp với mạch đầu vào của bộ đếm.
- Tín hiệu xung từ cơ cấu máy khi đáp ứng đúng yêu cầu điện áp và phương thức đấu nối.
Lưu ý khi lắp đặt MC-361
- Lắp thiết bị trên mặt tủ có kích thước phù hợp với kiểu thân DIN 48 x 48 mm.
- Ngắt nguồn trước khi đấu nối hoặc tháo thiết bị khỏi tủ điện.
- Nguồn cấp sử dụng cho MC-361 là 90 – 265 VAC, 50/60 Hz; cần đấu đúng sơ đồ chân của thiết bị.
- Kiểm tra loại tín hiệu NPN của cảm biến trước khi kết nối vào ngõ vào bộ đếm.
- Không đấu tải vượt quá định mức tiếp điểm relay 3 A tại 250 VAC. Với tải động cơ hoặc tải có dòng khởi động lớn, nên sử dụng relay trung gian hoặc contactor.
- Đặt dây tín hiệu cách xa dây động lực, dây biến tần và các nguồn gây nhiễu điện từ.
- Nguồn 12 VDC tích hợp chỉ nên cấp cho thiết bị có tổng dòng tiêu thụ không vượt quá 100 mA.
Ứng dụng thực tế
MC-361 Fotek thường được sử dụng trong máy đóng gói, máy cắt theo chiều dài, máy dập, dây chuyền đếm sản phẩm, hệ thống cấp phôi và các thiết bị cần dừng hoặc chuyển trạng thái sau một số lượng chu kỳ xác định.
Với màn hình 6 chữ số, ngõ ra relay đơn và khả năng cài đặt hệ số nhân, thiết bị phù hợp cho cả việc đếm trực tiếp từng sản phẩm lẫn các ứng dụng cần quy đổi số xung theo tỷ lệ truyền động hoặc số lượng thực tế.
Kích thước MC-361
Sơ đồ đấu nối MC-361
