Thông số kỹ thuật Bộ đếm Counter MC-260 Fotek
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Bộ đếm Counter MC-260 |
| Hãng sản xuất | Fotek |
| Mã sản phẩm | MC-260 |
| Điện áp nguồn | 90 – 265 VAC, 50/60 Hz |
| Công suất tiêu thụ | Tối đa 5 VA |
| Ngõ vào đếm | NPN, lựa chọn đếm một pha hoặc hai pha |
| Chế độ đếm | Đếm tăng hoặc đếm giảm, có thể lựa chọn |
| Thời gian đáp ứng | Cài đặt từ 0,1 đến 999,9 ms |
| Điện áp ngõ ra DC | 12 VDC, tối đa 100 mA |
| Hệ số nhân | Cài đặt từ 0,001 đến 9,999 |
| Bộ nhớ | EEPROM |
| Độ bền ESD | Trên 8 kV |
| Độ bền điện môi | Trên 2,5 kV trong 1 phút, giữa nguồn và các đầu nối khác |
| Độ bền cách điện | Trên 100 MΩ tại 500 VDC, giữa nguồn và các đầu nối khác |
| Nhiệt độ hoạt động | -20 °C đến +80 °C |
| Độ ẩm hoạt động | 35% đến 85% RH |
MC-260 Fotek dùng để làm gì?
Fotek MC-260 là bộ đếm điện tử dùng để ghi nhận số lượng xung phát sinh trong máy móc và dây chuyền tự động. Thiết bị phù hợp với các ứng dụng cần đếm sản phẩm, đếm vòng quay, đếm hành trình hoặc theo dõi số chu kỳ hoạt động của cơ cấu.
Tín hiệu từ cảm biến được đưa vào ngõ đếm NPN. Bộ đếm xử lý xung theo chế độ đã cài đặt và hiển thị kết quả trên màn hình, giúp người vận hành theo dõi sản lượng hoặc điều khiển chu trình máy theo số lượng định trước.
Chức năng nổi bật của bộ đếm MC-260
- Hỗ trợ đếm tăng hoặc đếm giảm tùy theo yêu cầu điều khiển.
- Có thể lựa chọn phương pháp đếm một pha hoặc hai pha.
- Thời gian đáp ứng có dải cài đặt rộng từ 0,1 đến 999,9 ms.
- Tích hợp hệ số nhân từ 0,001 đến 9,999 để quy đổi số xung theo tỷ lệ thực tế.
- Bộ nhớ EEPROM giúp lưu giữ dữ liệu cài đặt khi thiết bị mất nguồn.
- Có ngõ ra DC 12 V với dòng tối đa 100 mA để cấp cho thiết bị phù hợp trong hệ thống.
- Dải nguồn 90 – 265 VAC giúp thiết bị sử dụng được trong nhiều hệ thống điện công nghiệp.
Nguyên lý kết nối và vận hành
MC-260 nhận xung từ cảm biến hoặc thiết bị phát xung bên ngoài. Với tín hiệu NPN, ngõ ra cảm biến sẽ đóng về 0 V để tạo xung đếm. Mỗi xung hợp lệ được bộ đếm ghi nhận theo cấu hình một pha hoặc hai pha.
Người dùng lựa chọn chiều đếm, thời gian đáp ứng và hệ số nhân sao cho phù hợp với tốc độ xung cũng như cơ cấu cần giám sát. Khi cần quy đổi số xung thành số sản phẩm, chiều dài hoặc số vòng, hệ số nhân có thể được sử dụng để hiệu chỉnh giá trị hiển thị.
Lưu ý khi đấu nối
- Kiểm tra đúng điện áp nguồn trước khi cấp điện cho bộ đếm.
- Sử dụng cảm biến có ngõ ra NPN tương thích với phương pháp nhập của thiết bị.
- Tách dây tín hiệu xung khỏi dây động lực, dây motor và nguồn nhiễu cao để hạn chế đếm sai.
- Đảm bảo cực tính và sơ đồ chân của cảm biến trước khi đấu vào ngõ vào đếm.
- Không sử dụng ngõ ra DC 12 V vượt quá dòng tải tối đa 100 mA.
Ứng dụng thực tế
- Đếm sản phẩm trên băng tải.
- Đếm số vòng quay của trục hoặc động cơ.
- Đếm số chu kỳ dập, cắt, ép hoặc đóng gói.
- Giám sát số lượng sản phẩm trong máy tự động.
- Đo số lần tác động của cơ cấu khí nén hoặc cơ cấu truyền động.
- Ứng dụng trong tủ điều khiển máy và dây chuyền sản xuất.
Hướng dẫn lựa chọn và lắp đặt
Khi lựa chọn MC-260, cần xác định trước loại tín hiệu cảm biến, tần số xung, chiều đếm và cách quy đổi giá trị hiển thị. Đặc biệt, thiết bị sử dụng ngõ vào NPN nên không nên thay thế trực tiếp bằng cảm biến PNP nếu chưa có mạch chuyển đổi tín hiệu phù hợp.
Bộ đếm nên được lắp trong tủ điện hoặc vị trí khô ráo, tránh rung động mạnh, hơi ẩm, bụi dẫn điện và nguồn nhiệt cao. Dù thiết bị có dải nhiệt độ hoạt động rộng, việc thông gió và bố trí khoảng cách hợp lý trong tủ vẫn cần được đảm bảo để duy trì độ ổn định khi vận hành liên tục.

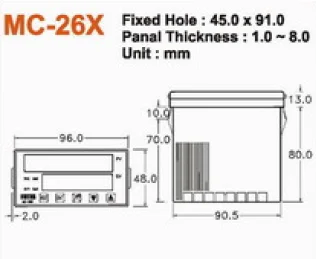

Kích thước MC-260

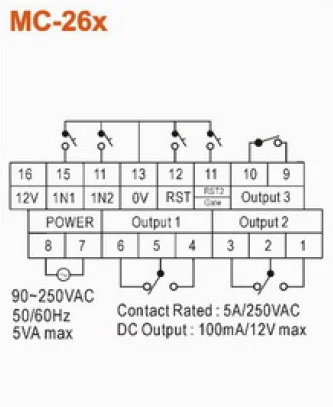

Sơ đồ đấu nối MC-260
