Thông số kỹ thuật HC-41P
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Fotek |
| Dòng sản phẩm | HC |
| Mã sản phẩm | HC-41P |
| Chức năng | Bộ đếm Counter |
| Số chữ số hiển thị | 4 chữ số |
| Phạm vi đếm | 1 đến 9999 |
| Phương pháp hiển thị | LED đỏ 7 đoạn, kích thước 0.56 inch |
| Tần số đáp ứng | Đầu vào tiếp xúc: dưới 60 cps; đầu vào không tiếp xúc: dưới 2.5 kHz |
| Ngõ ra | Ngõ ra rơ-le 1a/1b, tối đa 5A tại 250VAC; ngõ ra điện áp PNP, tối đa 150mA |
| Điều khiển ngõ ra | N.R.C. |
| Điện áp hoạt động | 110/220VAC ±20%, 50/60Hz |
| Công suất tiêu thụ | Tối đa 5VA |
| Khối lượng | Khoảng 650g |
Tổng quan về bộ đếm Fotek HC-41P
Fotek HC-41P là bộ đếm kỹ thuật số thuộc series HC, sử dụng màn hình LED đỏ 7 đoạn với 4 chữ số để hiển thị giá trị đếm. Thiết bị phù hợp với các hệ thống cần theo dõi số lượng sản phẩm, số chu kỳ hoạt động hoặc số lần tác động của cảm biến trong dây chuyền tự động hóa.
Model HC-41P hỗ trợ cả tín hiệu đầu vào tiếp xúc và tín hiệu không tiếp xúc. Nhờ đó, bộ đếm có thể kết hợp với công tắc, nút nhấn, cảm biến tiệm cận hoặc các thiết bị phát xung phù hợp với đặc tính đầu vào của bộ đếm.
Đặc điểm hoạt động của HC-41P
- Hiển thị số đếm bằng LED đỏ 7 đoạn, dễ quan sát trong tủ điện và trên bảng điều khiển.
- Cấu hình 4 chữ số, cho phép hiển thị giá trị trong phạm vi từ 1 đến 9999.
- Hỗ trợ đầu vào tiếp xúc với tần số dưới 60 cps.
- Hỗ trợ đầu vào không tiếp xúc với tần số dưới 2.5 kHz.
- Có ngõ ra rơ-le 1a/1b và ngõ ra điện áp PNP để đáp ứng các phương án điều khiển khác nhau.
- Ngõ ra rơ-le có khả năng đóng cắt tải tối đa 5A tại 250VAC.
- Thiết kế sử dụng nguồn 110/220VAC ±20%, phù hợp với nhiều hệ thống điện điều khiển công nghiệp.
Ngõ vào và ngõ ra điều khiển
HC-41P có thể nhận xung đếm từ tín hiệu tiếp điểm hoặc tín hiệu không tiếp xúc. Khi sử dụng với cảm biến, cần lựa chọn loại cảm biến và cách đấu nối tương thích với mạch ngõ vào của bộ đếm để tránh đếm sai, nhiễu xung hoặc không nhận tín hiệu.
Ngõ ra rơ-le 1a/1b có thể dùng để điều khiển mạch tải hoặc truyền tín hiệu đến thiết bị khác. Khi tải có dòng lớn, tải cảm hoặc thường xuyên đóng cắt, nên sử dụng thiết bị đóng cắt trung gian và mạch bảo vệ phù hợp thay vì đấu trực tiếp vượt quá giới hạn 5A/250VAC.
Ngõ ra điện áp PNP có dòng tối đa 150mA, thích hợp để truyền tín hiệu điều khiển đến các thiết bị tự động hóa có đầu vào tương thích. Không nên sử dụng ngõ ra này như một ngõ cấp nguồn công suất cao.
Ứng dụng thực tế
- Đếm sản phẩm trên băng tải và dây chuyền đóng gói.
- Đếm số lần dập, cắt, ép hoặc chu kỳ hoạt động của máy.
- Đếm xung từ cảm biến trong các hệ thống tự động hóa.
- Giám sát số lượng chi tiết gia công trong máy sản xuất.
- Điều khiển thiết bị theo số lần tác động hoặc số lượng sản phẩm đã đạt.
Lựa chọn đúng model trong series HC
Điểm khác biệt chính giữa các model trong series HC là số chữ số hiển thị và phạm vi đếm. HC-41P là phiên bản 4 chữ số, phù hợp khi giá trị cần theo dõi nằm trong khoảng đến 9999. Các model có ít chữ số hơn phù hợp với số đếm nhỏ hơn, trong khi model nhiều chữ số hơn dành cho ứng dụng cần hiển thị giá trị lớn hơn.
| Model tham khảo | Số chữ số hiển thị | Phạm vi đếm |
|---|---|---|
| HC-21P | 2 chữ số | 1 đến 99 |
| HC-31P | 3 chữ số | 1 đến 999 |
| HC-41P | 4 chữ số | 1 đến 9999 |
| HC-51P | 5 chữ số | 1 đến 99999 |
| HC-61P | 6 chữ số | 1 đến 999999 |
Lưu ý khi lắp đặt và sử dụng
- Kiểm tra đúng điện áp cấp trước khi đấu nối; HC-41P sử dụng nguồn 110/220VAC ±20%, 50/60Hz.
- Đấu dây theo đúng sơ đồ chân của thiết bị và xác định rõ loại tín hiệu đầu vào trước khi vận hành.
- Tách dây tín hiệu đếm khỏi dây động lực, dây biến tần và nguồn gây nhiễu để cải thiện độ ổn định của phép đếm.
- Không để dòng tải qua tiếp điểm rơ-le vượt quá giới hạn 5A/250VAC.
- Đảm bảo tủ điện được thông gió, tránh hơi ẩm, bụi dẫn điện và nhiệt độ cao.
- Ngắt nguồn hoàn toàn trước khi lắp đặt, kiểm tra hoặc bảo trì thiết bị.

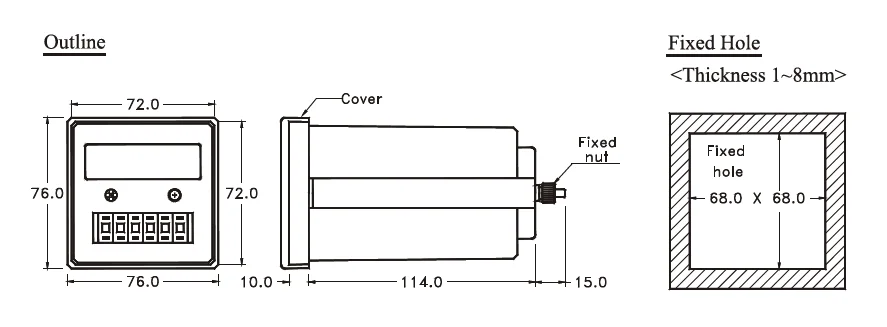

Kích thước HC-41P
Sơ đồ đấu nối HC-41P
