Thông số kỹ thuật MC-342
| Thông số | Giá trị |
|---|---|
| Hãng sản xuất | Fotek |
| Mã sản phẩm | MC-342 |
| Loại thiết bị | Bộ đếm số điện tử có chức năng đặt trước |
| Kích thước mặt trước | 48 x 48 mm |
| Số chữ số hiển thị | 4 chữ số |
| Số ngõ ra relay | 2 relay |
| Tiếp điểm relay | 3 A / 250 VAC |
| Điện áp nguồn | 90–265 VAC, 50/60 Hz |
| Công suất tiêu thụ | Tối đa 5 VA |
| Ngõ vào đếm | NPN, lựa chọn đếm một pha hoặc hai pha |
| Chiều đếm | Đếm tăng hoặc đếm giảm, có thể lựa chọn |
| Thời gian đáp ứng | 0,1–999,9 ms, có thể cài đặt |
| Chế độ điều khiển ngõ ra | N/R/C/A, có thể lựa chọn |
| Thời gian reset ngõ ra | 0,01–99,99 giây, có thể cài đặt |
| Bộ nhân | 0,001–9,999, có thể cài đặt |
| Ngõ ra DC phụ trợ | 12 VDC / tối đa 100 mA |
| Bộ nhớ dữ liệu | EEPROM |
| Nhiệt độ hoạt động | -20 đến +80 °C |
| Độ ẩm hoạt động | 35–85% RH, không ngưng tụ |

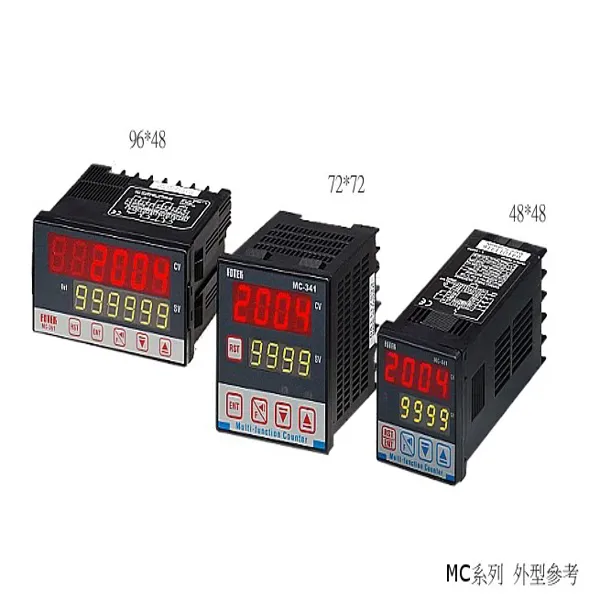

Đặc điểm của bộ đếm Fotek MC-342
Fotek MC-342 là bộ đếm điện tử dạng panel, sử dụng mặt hiển thị 4 chữ số và hai ngõ ra relay để điều khiển các thiết bị theo giá trị đếm cài đặt. Thiết bị phù hợp cho các ứng dụng cần theo dõi số lượng sản phẩm, số chu kỳ máy, số lần đóng cắt hoặc chiều dài vật liệu thông qua tín hiệu xung từ cảm biến.
Thiết kế mặt trước 48 x 48 mm giúp MC-342 dễ lắp trên tủ điện, bàn điều khiển và các máy tự động có không gian lắp đặt tiêu chuẩn. Nguồn cấp dải rộng 90–265 VAC cho phép sử dụng trực tiếp trong nhiều hệ thống điện điều khiển công nghiệp.
Đếm tăng, đếm giảm và đếm hai pha
Ngõ vào của MC-342 hỗ trợ tín hiệu NPN, có thể lựa chọn chế độ đếm một pha hoặc hai pha tùy cấu hình hệ thống. Người dùng cũng có thể chọn chiều đếm tăng hoặc đếm giảm để phù hợp với quy trình vận hành, chẳng hạn đếm số sản phẩm đã hoàn thành hoặc đếm số lượng còn lại trong một mẻ sản xuất.
Hai ngõ ra relay cho điều khiển tuần tự
Hai relay tích hợp cho phép bộ đếm thực hiện các lệnh điều khiển theo giá trị đặt trước. Tùy chế độ cài đặt, relay có thể được sử dụng để phát tín hiệu dừng máy, kích hoạt cơ cấu chấp hành, chuyển bước trong quy trình hoặc cảnh báo khi đạt đến số lượng yêu cầu.
Ứng dụng thực tế
- Đếm sản phẩm trên băng tải hoặc dây chuyền đóng gói.
- Đếm số vòng quay, số chu kỳ và số lần tác động của máy.
- Điều khiển máy cắt, máy dập, máy ép và máy cuộn theo số lượng cài đặt.
- Giám sát số lượng sản phẩm trong từng mẻ sản xuất.
- Nhận xung từ cảm biến quang, cảm biến tiệm cận hoặc công tắc hành trình có ngõ ra NPN.
Hướng dẫn lựa chọn và lắp đặt MC-342
MC-342 cần được lắp trong vị trí khô ráo, thông thoáng và hạn chế rung động mạnh. Khi lựa chọn thiết bị, cần kiểm tra ba yếu tố chính: điện áp nguồn của bộ đếm, loại tín hiệu ngõ vào từ cảm biến và dòng tải thực tế nối qua tiếp điểm relay.
- Sử dụng cảm biến có ngõ ra NPN tương thích với phương thức nhập của bộ đếm.
- Không nối tải vượt quá định mức 3 A tại 250 VAC của tiếp điểm relay.
- Với tải cảm hoặc tải có dòng khởi động cao, nên sử dụng relay trung gian hoặc contactor để bảo vệ tiếp điểm.
- Tách dây tín hiệu cảm biến khỏi dây nguồn và dây động lực để hạn chế nhiễu xung.
- Kiểm tra chiều đếm, thời gian đáp ứng, hệ số nhân và chế độ hoạt động của relay trước khi đưa máy vào vận hành.
- Ngắt nguồn hoàn toàn trước khi đấu dây hoặc tháo thiết bị khỏi tủ điện.
Lưu ý khi sử dụng
Độ chính xác của quá trình đếm phụ thuộc vào chất lượng tín hiệu xung, tốc độ đáp ứng được cài đặt và cách bố trí dây dẫn. Nếu tín hiệu từ cảm biến bị nhiễu hoặc phát sinh xung giả, giá trị hiển thị có thể không phản ánh đúng số lượng thực tế. Trong trường hợp này cần kiểm tra lại nguồn cảm biến, dây tín hiệu, tiếp địa và khoảng cách lắp đặt giữa cảm biến với đối tượng cần phát hiện.
MC-342 là model bộ đếm 4 chữ số, kích thước 48 x 48 mm và sử dụng hai ngõ ra relay. Khi thay thế thiết bị trong cùng dòng Fotek, cần đối chiếu chính xác mã model, số chữ số hiển thị, số relay và phương thức ngõ vào để tránh chọn nhầm biến thể có cấu hình khác.
Kích thước MC-342

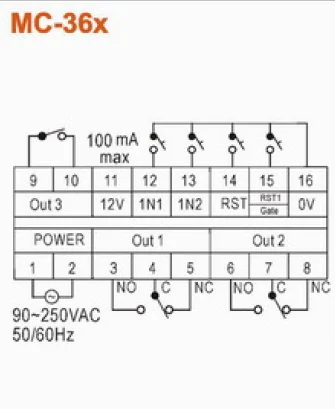

Sơ đồ đấu nối MC-342
