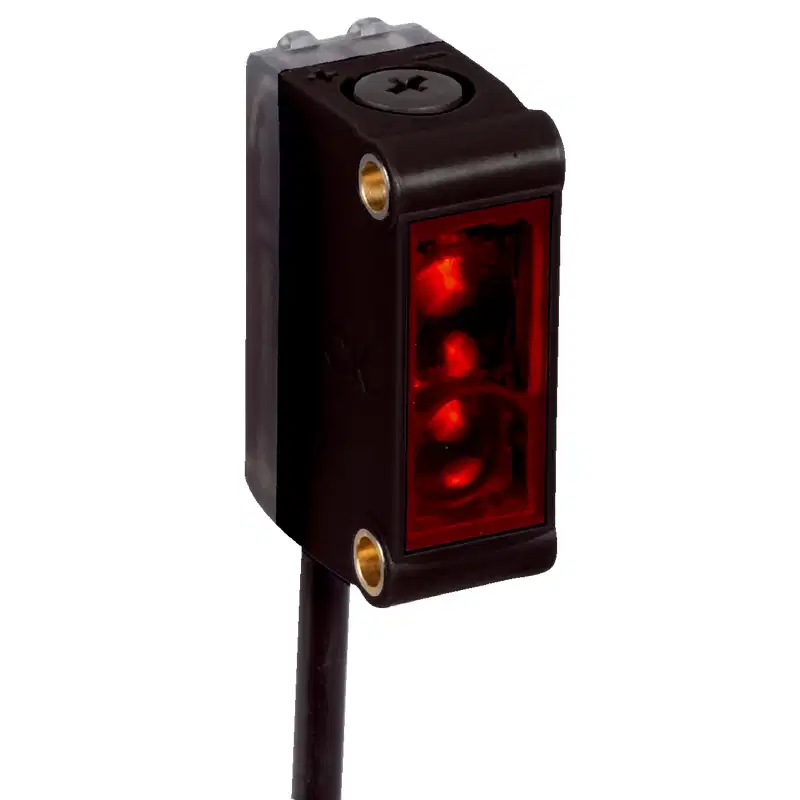

Thông số kỹ thuật cảm biến quang điện SICK GTB6-N1241
| Thông số | Chi tiết |
|---|---|
| Mã sản phẩm | GTB6-N1241 |
| Hãng sản xuất | SICK |
| Dòng sản phẩm | G6 |
| Loại cảm biến | Cảm biến quang điện phản xạ khuếch tán |
| Nguyên lý phát hiện | Ức chế nền (Background Suppression) |
| Khoảng cách cảm biến | 50–450 mm |
| Khoảng cách cảm biến tối đa | 450 mm |
| Nguồn sáng | LED hồng ngoại |
| Bước sóng | 850 nm |
| Kích thước điểm sáng | Đường kính 8 mm tại khoảng cách 100 mm |
| Điều chỉnh khoảng cách | Trục vít cơ khí, 5 vòng xoay |
| Điện áp cung cấp | 10–30 V DC |
| Dòng tiêu thụ | 30 mA |
| Ngõ ra | NPN |
| Chế độ chuyển mạch | Chuyển mạch sáng/tối, có thể lựa chọn |
| Dòng tải ngõ ra tối đa | 100 mA |
| Thời gian đáp ứng | < 1 ms |
| Tần số chuyển mạch | 500 Hz |
| Kết nối | Cáp 3 lõi, dài 2 m |
| Tiết diện dây dẫn | 0,14 mm² |
| Kích thước cảm biến | 12 × 31,5 × 21 mm |
| Kiểu vỏ | Vỏ chữ nhật |
| Vật liệu vỏ | Nhựa ABS/PC |
| Vật liệu mặt quang | Nhựa PMMA |
| Cấp bảo vệ | IP67 |
| Nhiệt độ môi trường làm việc | −25 đến +55 °C |
| Nhiệt độ bảo quản | −40 đến +70 °C |
| Khối lượng | 20 g |
Đặc điểm của SICK GTB6-N1241
SICK GTB6-N1241 là cảm biến quang điện thuộc dòng G6, sử dụng nguyên lý phản xạ khuếch tán có chức năng ức chế nền. Cảm biến phát tia hồng ngoại và nhận ánh sáng phản xạ từ vật thể để xác định sự hiện diện của sản phẩm trong phạm vi 50–450 mm.
Khác với cảm biến quang khuếch tán thông thường, công nghệ ức chế nền giúp giảm ảnh hưởng của các bề mặt phía sau vật cần phát hiện. Nhờ đó, cảm biến phù hợp với các vị trí mà nền máy, băng tải hoặc vật thể phía sau có thể gây nhiễu cho quá trình nhận biết.
- Khoảng cách phát hiện điều chỉnh được trong vùng 50–450 mm.
- Ngõ ra NPN phù hợp với nhiều mạch điều khiển công nghiệp.
- Thời gian đáp ứng dưới 1 ms, hỗ trợ phát hiện vật thể chuyển động nhanh.
- Tần số chuyển mạch 500 Hz, thích hợp cho các ứng dụng đếm và kiểm tra liên tục.
- Chế độ chuyển mạch sáng/tối có thể lựa chọn theo yêu cầu của mạch điều khiển.
- Thiết kế nhỏ gọn, kích thước chỉ 12 × 31,5 × 21 mm.
- Cấp bảo vệ IP67, phù hợp với môi trường có bụi và hơi ẩm trong giới hạn cho phép.
Nguyên lý hoạt động và điều chỉnh khoảng cách
Khi được cấp nguồn, GTB6-N1241 phát ánh sáng hồng ngoại về phía khu vực cần giám sát. Ánh sáng phản xạ từ vật thể quay trở lại bộ thu bên trong cảm biến. Mạch xử lý sẽ phân biệt vật thể trong vùng cài đặt với nền phía sau và thay đổi trạng thái ngõ ra NPN.
Khoảng cách phát hiện được thiết lập bằng trục vít cơ khí trên cảm biến. Người vận hành nên đặt vật thể tại vị trí cần nhận biết, sau đó xoay bộ điều chỉnh để xác lập ranh giới phát hiện. Sau khi cài đặt, cần kiểm tra cả trạng thái có vật thể và không có vật thể để bảo đảm cảm biến không bị tác động bởi nền hoặc các chi tiết lân cận.
Đấu nối và lựa chọn chế độ ngõ ra
GTB6-N1241 sử dụng nguồn 10–30 V DC và cáp 3 lõi dài 2 m. Đây là phiên bản ngõ ra NPN, vì vậy cần kiểm tra loại đầu vào của PLC, bộ điều khiển hoặc rơ-le trung gian trước khi lắp đặt.
Cảm biến hỗ trợ hai chế độ chuyển mạch:
- Chuyển mạch sáng: ngõ ra thay đổi trạng thái khi cảm biến nhận được ánh sáng phản xạ theo điều kiện cài đặt.
- Chuyển mạch tối: ngõ ra thay đổi trạng thái khi điều kiện ánh sáng không còn đáp ứng ngưỡng phát hiện.
Việc lựa chọn chế độ sáng hoặc tối được thực hiện bằng bộ chọn tương ứng trên cảm biến. Khi đấu nối, cần bảo đảm đúng cực nguồn, sử dụng điện áp DC trong phạm vi cho phép và không để dòng tải vượt quá 100 mA.
Ứng dụng phù hợp
Với tốc độ đáp ứng cao, khoảng cách phát hiện rộng và khả năng hạn chế ảnh hưởng của nền, cảm biến SICK GTB6-N1241 có thể sử dụng trong nhiều hệ thống tự động hóa như:
- Phát hiện sản phẩm trên băng tải.
- Đếm chai, hộp, khay và linh kiện trong dây chuyền đóng gói.
- Kiểm tra sự có mặt hoặc thiếu hụt của sản phẩm.
- Xác định vị trí sản phẩm trước công đoạn gắp, dán nhãn hoặc đóng thùng.
- Phát hiện vật thể trong máy lắp ráp và máy kiểm tra tự động.
- Giám sát chuyển động của chi tiết trong phạm vi tối đa 450 mm.
Lưu ý khi lắp đặt GTB6-N1241
- Lắp cảm biến chắc chắn, hướng mặt quang vuông góc hoặc phù hợp với bề mặt vật thể để tín hiệu phản xạ ổn định.
- Tránh để mặt quang bị bụi, dầu hoặc hơi nước che phủ vì có thể làm giảm độ tin cậy khi phát hiện.
- Không đặt vật thể cần phát hiện quá gần các bề mặt phản xạ mạnh hoặc chi tiết chuyển động ngoài vùng giám sát.
- Kiểm tra khoảng cách cài đặt thực tế với nhiều màu sắc và kích thước sản phẩm khác nhau.
- Đảm bảo tải kết nối với ngõ ra NPN không vượt quá 100 mA.
- Không sử dụng cảm biến vượt quá giới hạn nhiệt độ làm việc từ −25 đến +55 °C.
- Giữ bán kính uốn và tuyến đi cáp phù hợp để tránh làm hỏng cáp 3 lõi trong quá trình vận hành.
Vì sao nên chọn đúng mã GTB6-N1241?
GTB6-N1241 phù hợp khi hệ thống cần cảm biến quang điện nhỏ gọn, khoảng cách phát hiện đến 450 mm, ngõ ra NPN và khả năng giảm ảnh hưởng của nền. Khi thay thế hoặc mua mới, cần đối chiếu chính xác mã GTB6-N1241 vì các biến thể khác trong dòng G6 có thể khác về kiểu ngõ ra, loại ánh sáng, khoảng cách cảm biến, phương thức kết nối hoặc chức năng điều chỉnh.
