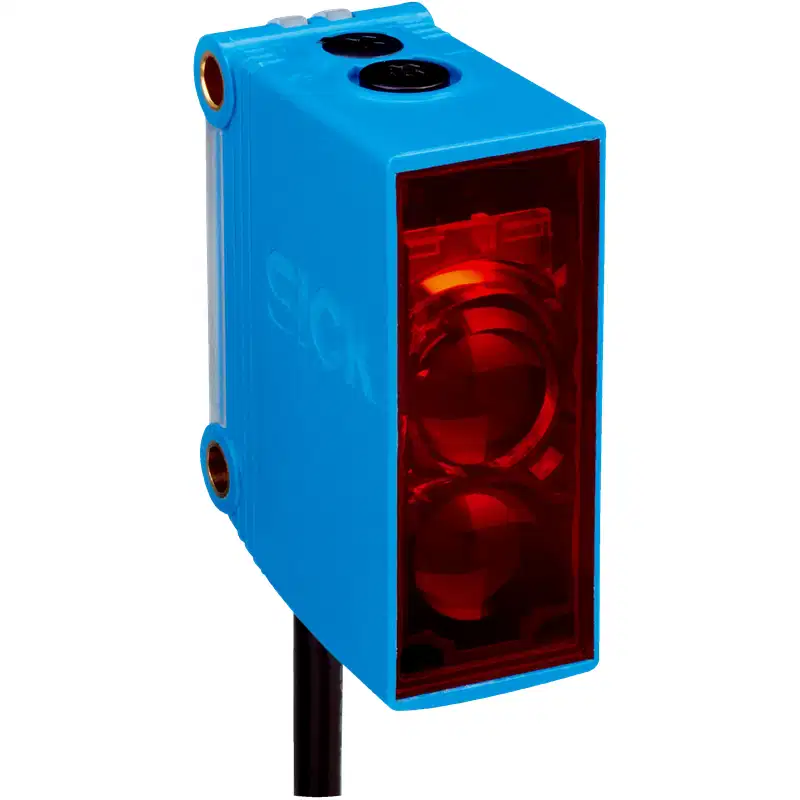

Thông số kỹ thuật
| Đặc tính kỹ thuật | Giá trị chi tiết |
|---|---|
| Mã sản phẩm | GTB10-N1212 (Mã đặt hàng: 1065879) |
| Hãng sản xuất | SICK (Đức) |
| Dòng sản phẩm | G10 |
| Nguyên lý hoạt động | Cảm biến quang điện phản xạ khuếch tán (Photoelectric proximity sensor) |
| Cơ chế phát hiện | Triệt tiêu phông nền (Background suppression – BGS) |
| Khoảng cách phát hiện tối đa | 20 mm … 950 mm (đối với vật thể có độ phản xạ 90%) |
| Khoảng cách phát hiện khuyến nghị | 20 mm … 800 mm |
| Nguồn sáng & Loại ánh sáng | PinPoint LED, ánh sáng đỏ nhìn thấy được (bước sóng 625 nm) |
| Kích thước điểm sáng | Ø 8 mm (tại khoảng cách 700 mm) |
| Cơ cấu điều chỉnh độ nhạy | Chiết áp xoay 5 vòng (5-turn potentiometer) |
| Điện áp cấp nguồn | 10 V DC … 30 V DC (độ gợn sóng < 5 Vpp) |
| Dòng tiêu thụ | ≤ 20 mA (không tải) |
| Ngõ ra điều khiển | NPN (Open Collector) |
| Chế độ chuyển mạch | Tùy chọn Light-ON / Dark-ON qua công tắc gạt |
| Dòng ngõ ra tối đa | ≤ 100 mA |
| Thời gian đáp ứng | ≤ 500 µs |
| Tần số chuyển mạch | 1.000 Hz |
| Kiểu kết nối | Cáp liền, 3 dây, chiều dài 2 m, vật liệu PVC (tiết diện 0,14 mm²) |
| Mạch bảo vệ tích hợp | Chống ngược cực, chống ngắn mạch ngõ ra, triệt tiêu xung nhiễu |
| Cấp bảo vệ | IP67 (chống bụi hoàn toàn, chịu ngâm nước tạm thời) |
| Nhiệt độ vận hành | -30 °C … +60 °C |
| Vật liệu vỏ | Nhựa ABS / PMMA |
| Kích thước (Rộng x Cao x Sâu) | 20 mm x 50 mm x 39 mm |
| Phụ kiện đi kèm | Gá lắp kim loại BEF-G10DC01 |
Ưu thế của công nghệ triệt tiêu phông nền BGS trên GTB10-N1212
Dòng cảm biến Sick GTB10-N1212 được thiết kế dựa trên nguyên lý đo góc phản xạ quang học (triangulation) kết hợp thuật toán triệt tiêu phông nền (Background Suppression). Khác với các dòng cảm biến phản xạ khuếch tán thông thường chỉ đo cường độ ánh sáng quay về, GTB10-N1212 định vị chính xác vị trí không gian của vật thể mà không bị đánh lừa bởi màu sắc hoặc độ bóng bề mặt.
- Độ tin cậy cao trên vật thể sẫm màu: Thiết bị nhận diện tốt các vật thể có hệ số phản xạ thấp (như cao su đen, bao bì tối màu) ngay cả khi phía sau là bề mặt kim loại sáng bóng hoặc nền băng chuyền có độ tương phản cao.
- Điểm sáng PinPoint sắc nét: Công nghệ LED PinPoint phát ra điểm sáng đỏ hội tụ rõ ràng (đường kính chỉ Ø 8 mm ở cự ly 700 mm), giúp kỹ thuật viên căn chỉnh tia sáng vào đúng vị trí cần bắt điểm cực kỳ nhanh chóng mà không cần thiết bị phụ trợ.
- Chiết áp vi chỉnh 5 vòng: Việc sử dụng potentiometer 5 vòng cho phép cài đặt ngưỡng phát hiện chính xác đến từng milimét, hạn chế tối đa sai số do dịch chuyển ngưỡng khi rung lắc cơ khí.
Sơ đồ đấu dây và thiết lập chế độ kích hoạt
GTB10-N1212 sử dụng cáp đúc sẵn 3 sợi tiêu chuẩn công nghiệp, xuất tín hiệu kiểu NPN (kéo tải về cực âm 0 V khi kích hoạt). Khi kết nối với PLC hoặc rơ-le trung gian, dây nối được phân định như sau:
- Dây màu Nâu (BN – Pin 1): Nối nguồn dương (+10 … +30 V DC).
- Dây màu Xanh dương (BU – Pin 3): Nối nguồn âm (0 V / GND).
- Dây màu Đen (BK – Pin 4): Ngõ ra tín hiệu điều khiển NPN (tải tối đa 100 mA, nối một đầu tải vào dây Đen, đầu còn lại của tải nối vào nguồn dương).
Phía trên thân cảm biến tích hợp công tắc xoay chuyển đổi trạng thái Light-ON / Dark-ON:
- Vị trí L (Light-ON): Ngõ ra dẫn (ON) khi cảm biến phát hiện có vật nằm trong dải khoảng cách đã cài đặt (thu được ánh sáng phản xạ hợp lệ).
- Vị trí D (Dark-ON): Ngõ ra dẫn (ON) khi không có vật thể trong vùng quét (tia phát không thu lại tín hiệu phản xạ trong ngưỡng).
Phân biệt GTB10-N1212 và GTB10-P1212 trong dòng SICK G10
Trong cùng series G10 có cự ly phát hiện lên tới 950 mm, Sick cung cấp hai phiên bản ngõ ra phổ biến nhất để tương thích với các kiến trúc điều khiển khác nhau:
- GTB10-N1212: Ngõ ra NPN (Sinking). Thích hợp với các hệ thống điều khiển theo tiêu chuẩn Nhật Bản/Châu Á, các bo mạch vi xử lý hoặc PLC nhận mức logic tích cực thấp (Active Low).
- GTB10-P1212: Ngõ ra PNP (Sourcing). Phù hợp với hệ thống điều khiển chuẩn Châu Âu (Siemens, Schneider, Beckhoff) yêu cầu ngõ vào tích cực mức cao (+24 V DC).
Cả hai model đều chia sẻ cùng kích thước vỏ, phụ kiện gá đỡ BEF-G10DC01 và thông số quang học. Do đó, việc lựa chọn chính xác mã N1212 giúp tránh việc phải đấu nối thêm mạch chuyển đổi mức tín hiệu bên ngoài tủ điện.
Lưu ý lắp đặt và vận hành
- Hướng di chuyển của vật thể: Để đạt độ chính xác phát hiện cao nhất, hướng di chuyển của phôi hoặc sản phẩm trên băng tải nên vuông góc với đường nối giữa thấu kính phát và thấu kính thu của cảm biến.
- Bảo vệ cáp tín hiệu: Cáp PVC đi kèm dài 2 m cần được cố định chắc chắn trên máng cáp, tránh kéo căng tại vị trí cổ cáp sát thân cảm biến trong môi trường máy có rung động liên tục.
- Môi trường làm việc: Vỏ đạt chuẩn IP67 bảo vệ tốt khỏi bụi mịn và tia nước áp lực thấp khi vệ sinh máy. Tuy nhiên, mặt thấu kính quang học bằng nhựa PMMA cần được lau chùi định kỳ bằng khăn mềm ẩm, tránh sử dụng dung môi hữu cơ mạnh như cồn công nghiệp nồng độ cao hoặc axeton làm mờ mặt quang học.
