Thông số kỹ thuật Rơ le G4Q-K1-380V FOTEK
| Thông số | Giá trị |
|---|---|
| Hãng sản xuất | FOTEK |
| Dòng sản phẩm | G4Q |
| Mã sản phẩm | G4Q-K1-380V |
| Loại sản phẩm | Rơ le điện từ |
| Phương pháp đầu ra | Rơ le đơn |
| Điện áp nguồn | 380V AC |
| Tần số hoạt động | 50–60Hz |
| Dòng điện định mức | 10A |
| Công suất tiêu thụ | Tối đa 3VA |
| Tần suất đóng ngắt | Tối đa 3.600 lần/giờ |
| Thời gian đặt lại | Tối đa 0,1 giây |
| Độ bền điện môi | 2,5kV trong 1 phút |
| Điện trở cách điện | 100MΩ tại 500V DC |
| Tuổi thọ cơ khí | 20 × 106 lần |
| Nhiệt độ môi trường | -20°C đến +60°C |
| Độ ẩm môi trường | 35–85% RH |
| Khối lượng tham khảo | Khoảng 175g |
G4Q-K1-380V là gì?
FOTEK G4Q-K1-380V là rơ le thuộc dòng G4Q, sử dụng nguồn điều khiển 380V AC và cấu hình rơ le đơn. Thiết bị dùng để đóng hoặc ngắt mạch tải thông qua tín hiệu điều khiển, phù hợp cho các mạch điều khiển điện công nghiệp có nguồn xoay chiều 380V.
Với dòng tiếp điểm định mức 10A, sản phẩm có thể được sử dụng trong các mạch điều khiển, mạch liên động và mạch chuyển trạng thái. Khi tải có công suất lớn hoặc dòng khởi động cao, nên dùng tiếp điểm rơ le để điều khiển cuộn hút công tắc tơ thay vì đóng cắt trực tiếp tải công suất lớn.
Đặc điểm đáng chú ý của model 380V
- Điện áp nguồn định mức 380V AC, phù hợp với hệ thống điện điều khiển sử dụng điện áp pha-pha.
- Cấu hình K1 là rơ le đơn trong dòng G4Q.
- Tiếp điểm có dòng điện định mức 10A.
- Thời gian đặt lại tối đa 0,1 giây, đáp ứng các mạch cần chuyển trạng thái nhanh.
- Khả năng đóng ngắt lên đến 3.600 lần mỗi giờ trong điều kiện làm việc phù hợp.
- Tuổi thọ cơ khí đạt 20 × 106 lần.
- Dải nhiệt độ làm việc từ -20°C đến +60°C.
Ứng dụng thực tế
G4Q-K1-380V có thể được dùng trong các tủ điện và hệ thống điều khiển cần rơ le cuộn dây 380V AC, chẳng hạn:
- Mạch điều khiển động cơ và thiết bị điện công nghiệp.
- Mạch liên động, báo trạng thái và chuyển mạch điều khiển.
- Mạch điều khiển công tắc tơ, khởi động từ hoặc thiết bị đóng cắt khác.
- Tủ điều khiển máy móc sử dụng nguồn xoay chiều 380V.
- Các hệ thống tự động hóa có yêu cầu đóng ngắt bằng tiếp điểm rơ le.
Lưu ý khi đấu nối và lựa chọn
- Chỉ sử dụng G4Q-K1-380V với nguồn điều khiển 380V AC đúng định mức. Không cấp trực tiếp nguồn 110V hoặc 230V AC cho model này.
- Kiểm tra sơ đồ chân và ký hiệu tiếp điểm trên thân sản phẩm trước khi đấu dây.
- Không vượt quá dòng tiếp điểm định mức 10A; với tải cảm, tải động cơ hoặc tải có dòng khởi động lớn, nên bổ sung công tắc tơ hoặc thiết bị trung gian phù hợp.
- Ngắt hoàn toàn nguồn điện trước khi lắp đặt, kiểm tra hoặc bảo trì.
- Lắp thiết bị trong tủ điện thông thoáng, hạn chế bụi, hơi ẩm, rung động và nhiệt độ vượt quá giới hạn cho phép.
- Khi cần nhiều mạch rơ le độc lập, cần kiểm tra lại cấu hình sản phẩm thay vì thay thế trực tiếp bằng model G4Q-K2.
Phân biệt G4Q-K1-380V với các model cùng dòng
| Model | Cấu hình | Điện áp nguồn | Ghi chú lựa chọn |
|---|---|---|---|
| G4Q-K1-380V | Rơ le đơn | 380V AC | Chọn khi mạch điều khiển sử dụng nguồn 380V AC và chỉ cần một rơ le. |
| G4Q-K2 | Rơ le kép | Phụ thuộc biến thể điện áp | Không thay thế trực tiếp cho G4Q-K1-380V nếu chưa kiểm tra điện áp và sơ đồ chân. |
Kích thước G4Q-K1-380V

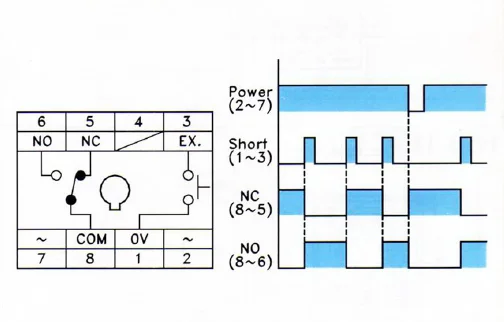

Sơ đồ đấu nối G4Q-K1-380V
Liên hệ
Vui lòng liên hệ Hải Phòng Tech để biết thêm thông tin về sản phẩm.
