Thông số kỹ thuật Rơ le G4Q-K1-110V FOTEK
| Thông số | Giá trị |
|---|---|
| Hãng sản xuất | FOTEK |
| Mã sản phẩm | G4Q-K1-110V |
| Dòng sản phẩm | G4Q |
| Loại rơ le | Rơ le điện từ, 1 rơ le |
| Cấu hình tiếp điểm | 1a / 1b, tương đương 1 tiếp điểm chuyển đổi SPDT |
| Điện áp nguồn | 110V AC |
| Tần số nguồn | 50–60Hz |
| Công suất tiêu thụ | Tối đa 3VA |
| Dòng định mức tiếp điểm | 10A |
| Tần suất chuyển mạch | Tối đa 3.600 lần/giờ |
| Thời gian đặt lại | Tối đa 0,1 giây |
| Độ bền điện môi | 2,5kV trong 1 phút |
| Điện trở cách điện | Tối thiểu 100MΩ tại 500V DC |
| Tuổi thọ cơ khí | 20 × 106 lần |
| Nhiệt độ môi trường | -20 đến +60°C |
| Độ ẩm môi trường | 35–85% RH |
| Khối lượng | Khoảng 175g |

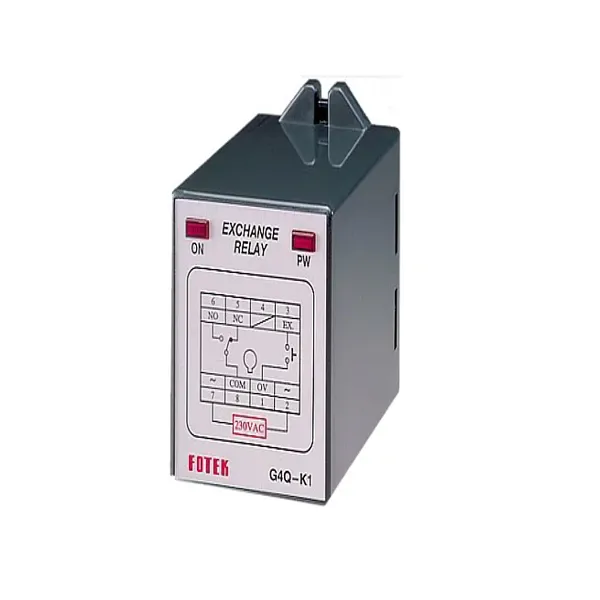

G4Q-K1-110V FOTEK là gì?
FOTEK G4Q-K1-110V là rơ le điện từ thuộc dòng G4Q, sử dụng cuộn dây điều khiển 110V AC và một bộ tiếp điểm chuyển đổi. Thiết bị cho phép đóng hoặc ngắt mạch tải thông qua tín hiệu điều khiển, đồng thời hỗ trợ chuyển đổi giữa tiếp điểm thường mở và thường đóng.
Với cấu hình 1a/1b, rơ le phù hợp cho các mạch điều khiển cần một ngõ ra chuyển tiếp, chẳng hạn như điều khiển contactor, đèn báo, van điện từ, cuộn hút hoặc các tải điện xoay chiều khác trong tủ điện.
Đặc điểm tiếp điểm và nguồn điều khiển
- Cuộn dây làm việc với nguồn điều khiển 110V AC.
- Cấu hình một tiếp điểm chuyển đổi 1a/1b, đáp ứng chức năng NO và NC trong cùng một rơ le.
- Tiếp điểm có dòng định mức 10A.
- Công suất tiêu thụ tối đa 3VA, phù hợp với các mạch điều khiển công nghiệp.
- Thời gian đặt lại tối đa 0,1 giây, hỗ trợ thao tác đóng cắt tương đối nhanh.
Cách lựa chọn đúng mã G4Q-K1-110V
Điểm cần kiểm tra đầu tiên khi chọn mã này là điện áp cuộn dây. G4Q-K1-110V chỉ phù hợp với nguồn điều khiển 110V AC, không nên đấu trực tiếp vào nguồn 24V, 220V hoặc các mức điện áp khác nếu không có thiết bị chuyển đổi phù hợp.
Không nên nhầm G4Q-K1-110V với các biến thể G4Q-K1 có hậu tố điện áp khác. Các model cùng dòng có thể có cấu hình tiếp điểm tương tự nhưng khác điện áp cuộn dây; việc chọn sai điện áp có thể khiến rơ le không hút hoặc làm hỏng cuộn dây.
Ứng dụng thực tế
- Mạch điều khiển và phân phối tín hiệu trong tủ điện.
- Đóng cắt cuộn hút contactor hoặc rơ le trung gian khác.
- Điều khiển đèn báo, còi báo và thiết bị chỉ thị.
- Điều khiển van điện từ, cơ cấu chấp hành và tải phụ trợ.
- Mạch liên động, chuyển mạch tín hiệu hoặc cách ly giữa mạch điều khiển và mạch tải.
Lưu ý khi lắp đặt và vận hành
- Kiểm tra đúng nguồn cuộn dây 110V AC trước khi cấp điện.
- Đấu tải đúng vào các tiếp điểm thường mở, thường đóng và chân chung theo sơ đồ đấu dây thực tế của thiết bị.
- Không để dòng tải vượt quá định mức tiếp điểm 10A.
- Với tải cảm như động cơ, cuộn hút contactor hoặc van điện từ, nên sử dụng mạch dập hồ quang hoặc thiết bị bảo vệ phù hợp để giảm tia lửa tại tiếp điểm.
- Lắp đặt trong tủ điện sạch, khô, thông thoáng và trong giới hạn nhiệt độ từ -20 đến +60°C.
- Ngắt hoàn toàn nguồn điện trước khi đấu nối, kiểm tra hoặc thay thế rơ le.
Vì sao nên dùng G4Q-K1-110V FOTEK?
G4Q-K1-110V phù hợp với các hệ thống đang sử dụng nguồn điều khiển 110V AC và cần một rơ le chuyển đổi đơn giản, dễ tích hợp. Cấu hình một tiếp điểm chuyển đổi, dòng tiếp điểm 10A và tuổi thọ cơ khí cao giúp thiết bị đáp ứng tốt các mạch điều khiển, báo hiệu và đóng cắt tải phụ trợ trong môi trường công nghiệp.
Kích thước G4Q-K1-110V
Sơ đồ đấu nối G4Q-K1-110V
