Thông số kỹ thuật EMK-100
| Thông số | Giá trị |
|---|---|
| Hãng sản xuất | Fotek |
| Mã sản phẩm | EMK-100 |
| Loại sản phẩm | Cảm biến từ tuyến tính dùng băng từ |
| Ngõ ra | A/B/Z |
| Mạch ngõ ra | Push-pull |
| Điện áp nguồn | 10–30 VDC |
| Dòng tiêu thụ | Tối đa 30 mA |
| Dòng ngõ ra | Tối đa 50 mA mỗi kênh |
| Độ phân giải | 1 µm, 5 µm, 10 µm, 25 µm, 50 µm, 100 µm, 250 µm, 500 µm, 1.000 µm |
| Tốc độ di chuyển | SH 2.000 kHz: 8,0 m/s; H 250 kHz: 1,0 m/s; Normal 16 kHz: 0,06 m/s |
| Khoảng cách lắp đặt | 0,1–4,0 mm |
| Chiều rộng cực từ | 5,0 mm |
| Độ dài đo | Không giới hạn |
| Độ chính xác hệ thống | ±(0,025 + 0,015 × L) mm; L là chiều dài băng từ, tính bằng mét |
| Độ lặp lại | Tối đa ±0,01 mm |
| Bảo vệ ngõ ra | Bảo vệ ngắn mạch và đảo cực |
| Vật liệu vỏ | ABS cường độ cao |
| Nhiệt độ làm việc | -25°C đến +85°C |
| Độ ẩm làm việc | Tối đa 100% RH, cho phép ngưng tụ |
| Cấp bảo vệ | IP67 |
| Độ bền điện môi | 2,5 kV trong 1 phút |
| Điện trở cách điện | Tối thiểu 100 MΩ tại 500 VDC |
| Chứng nhận | CE, RoHS |
Fotek EMK-100 là gì?
Fotek EMK-100 là cảm biến từ tuyến tính thuộc dòng EMS&EMK, sử dụng băng từ để xác định vị trí và chiều dài dịch chuyển. Cảm biến tạo tín hiệu xung vuông A/B theo kiểu encoder gia tăng, đồng thời có ngõ Z để tạo xung tham chiếu khi hệ thống điều khiển yêu cầu.
Với ngõ ra push-pull và nguồn cấp 10–30 VDC, EMK-100 có thể kết nối với PLC, bộ điều khiển chuyển động, bộ đếm xung, servo drive hoặc các thiết bị đọc encoder tương thích.
Đặc điểm đáng chú ý của cảm biến EMK-100
- Đo hành trình tuyến tính không giới hạn chiều dài khi sử dụng cùng băng từ phù hợp.
- Hỗ trợ nhiều mức độ phân giải từ 1 µm đến 1.000 µm để lựa chọn theo yêu cầu điều khiển.
- Tín hiệu A/B giúp xác định cả khoảng dịch chuyển và chiều chuyển động.
- Ngõ Z cung cấp xung tham chiếu cho các ứng dụng cần điểm chuẩn.
- Khoảng cách lắp đặt cho phép từ 0,1 đến 4,0 mm, thuận tiện khi bố trí đầu đọc dọc theo băng từ.
- Vỏ ABS cường độ cao, cấp bảo vệ IP67, phù hợp với môi trường có bụi và hơi ẩm.
- Mạch bảo vệ ngắn mạch và đảo cực giúp hạn chế rủi ro khi đấu nối nguồn không đúng.
Nguyên lý đo và tín hiệu A/B/Z
Trong quá trình chuyển động, đầu đọc EMK-100 cảm nhận cực từ trên băng từ và chuyển đổi thành chuỗi xung điện. Bộ điều khiển căn cứ vào số lượng xung để tính quãng đường dịch chuyển. Độ lệch pha giữa hai kênh A và B được dùng để xác định chiều chuyển động.
Kênh Z tạo một xung tham chiếu theo chu kỳ của hệ thống. Khi sử dụng trong máy tự động, tín hiệu này có thể hỗ trợ việc xác lập vị trí chuẩn hoặc đồng bộ chu trình, tùy theo thiết kế của bộ điều khiển.
Khả năng kết nối và lưu ý khi đấu dây
EMK-100 sử dụng nguồn một chiều 10–30 VDC và ngõ ra push-pull. Khi kết nối, cần kiểm tra khả năng nhận tín hiệu của PLC hoặc bộ điều khiển, đặc biệt là mức điện áp ngõ vào, dòng tải và yêu cầu đối với tín hiệu A/B/Z.
- Cấp đúng nguồn DC trong dải 10–30 VDC.
- Đấu đúng cực nguồn trước khi vận hành.
- Tách cáp tín hiệu khỏi cáp động lực, cáp biến tần và nguồn gây nhiễu cao.
- Sử dụng dây có chống nhiễu và nối lớp shield theo sơ đồ của hệ thống điều khiển.
- Không để dây tín hiệu bị kéo căng, gập gấp hoặc cọ sát trong suốt hành trình máy.
Hướng dẫn lắp đặt thực tế
Đầu đọc và băng từ cần được lắp song song, ổn định trên cùng hướng chuyển động. Khoảng cách giữa đầu đọc và bề mặt băng từ phải nằm trong khoảng 0,1–4,0 mm. Không để đầu đọc va chạm với băng từ hoặc bị lệch khỏi vùng cảm nhận trong quá trình máy hoạt động.
Bề mặt lắp đặt nên được làm sạch trước khi căn chỉnh. Mạt kim loại, bụi bẩn hoặc vật thể từ tính bám trên khu vực đo có thể làm ảnh hưởng đến tín hiệu xung và độ ổn định của phép đo.
Ứng dụng phù hợp của Fotek EMK-100
- Đo hành trình bàn máy và cơ cấu trượt.
- Điều khiển vị trí trong máy cắt, máy gia công và máy tự động hóa.
- Đo chiều dài trong cơ cấu cấp liệu, kéo vật liệu hoặc định vị tuyến tính.
- Phản hồi vị trí cho PLC, bộ điều khiển chuyển động và hệ thống servo.
- Thay thế các phương án đo tuyến tính cần hành trình dài và không muốn dùng vít me hoặc cơ cấu truyền động trung gian.
Điều cần kiểm tra trước khi chọn EMK-100
Trước khi lắp đặt, cần xác định chiều dài hành trình, loại băng từ, độ phân giải mong muốn, tốc độ chuyển động và khả năng tiếp nhận tín hiệu A/B/Z của thiết bị điều khiển. Với hệ thống yêu cầu độ chính xác cao, cần tính thêm sai số theo chiều dài băng từ theo công thức của cảm biến.
EMK-100 phù hợp khi hệ thống cần tín hiệu encoder gia tăng dạng xung và phép đo tuyến tính liên tục. Nếu bộ điều khiển chỉ nhận tín hiệu analog, SSI, BiSS hoặc giao tiếp nối tiếp chuyên dụng, cần chọn loại cảm biến có đúng chuẩn đầu ra tương ứng.

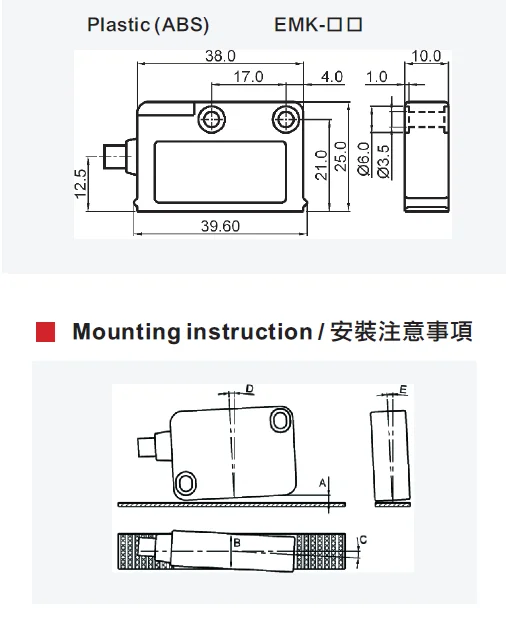

Kích thước EMK-100
Sơ đồ đấu nối EMK-100
Liên hệ
Vui lòng liên hệ Hải Phòng Tech để biết thêm thông tin về sản phẩm.
