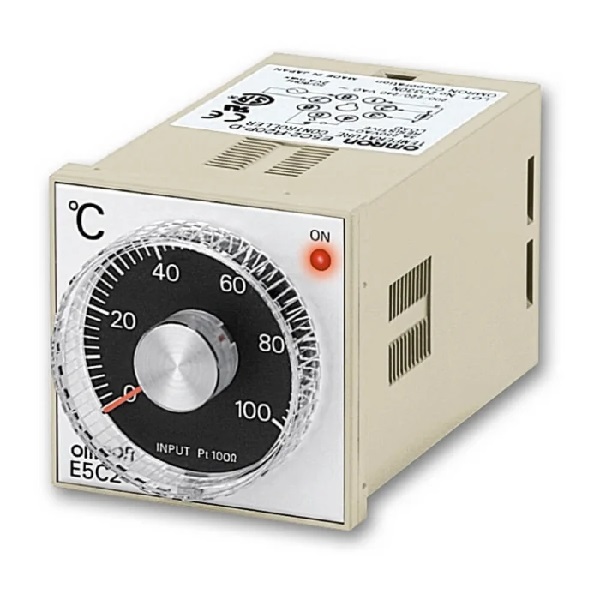

Bộ điều khiển nhiệt độ Omron E5C2-R20P-D AC100-240 0-300 Pt100

Thông số kỹ thuật bộ điều khiển nhiệt độ Omron E5C2-R20P-D AC100-240 0-300

Cơ chế hiển thị độ lệch và phương thức vận hành núm vặn

Khác biệt nổi bật của model có hậu tố “-D” (E5C2-R20P-D) so với các dòng E5C2 tiêu chuẩn nằm ở cụm chỉ thị độ lệch nhiệt độ tích hợp ngay mặt trước. Cụm đèn này trực quan hóa mức chênh lệch giữa nhiệt độ thực tế của hệ thống và giá trị cài đặt:

• Dãy đèn LED độ lệch: Cho phép người vận hành quan sát nhanh trạng thái nhiệt mà không cần màn hình số. Đèn báo đỏ ở vùng âm khi nhiệt độ thực tế thấp hơn nhiệt độ đặt, đèn xanh sáng khi nhiệt độ nằm trong dải cân bằng mục tiêu và đèn đỏ ở vùng dương khi nhiệt độ vượt ngưỡng cài đặt.
• Đĩa xoay chia độ lớn: Núm vặn cơ học với vạch chia rõ ràng từ 0 đến 300 °C giúp kỹ thuật viên thiết lập nhiệt độ mong muốn ngay lập tức chỉ bằng một thao tác xoay, loại bỏ thao tác bấm phím phức tạp qua nhiều tầng menu số.
• Cơ chế điều khiển ON/OFF: Ngõ ra rơ-le sẽ đóng tiếp điểm để cấp nhiệt khi nhiệt độ dưới ngưỡng cài đặt và ngắt khi nhiệt độ đạt ngưỡng, phù hợp cho các thiết bị gia nhiệt thông thường có quán tính nhiệt vừa phải.

Sơ đồ đấu nối và lưu ý chân cắm 8-Pin

Bộ điều khiển sử dụng đế cắm 8 chân tròn chuẩn công nghiệp (tương thích đế P2CF-08 hoặc PG-08 lắp thanh DIN ray / bắt vít). Cấu hình kết nối chân tiêu chuẩn của model E5C2-R20P-D bao gồm:

• Nguồn cấp (Chân 2 và Chân 7): Đấu nối nguồn điện xoay chiều 100 – 240 VAC.
• Đầu vào cảm biến RTD (Chân 1, 2 và 3 hoặc Chân 3, 4 và 5 tùy sơ đồ in trên thân máy): Sử dụng cảm biến nhiệt điện trở Pt100 loại 3 dây. Cần đấu đúng dây bù nhiệt để đảm bảo độ chính xác phép đo, tránh nhầm lẫn giữa dây đỏ và hai dây trắng.
• Ngõ ra rơ-le (Chân 4, 5, 6 hoặc Chân 1, 8 tùy sơ đồ mặt bên): Bao gồm tiếp điểm thường mở (NO) và thường đóng (NC). Khi điều khiển tải công suất lớn như thanh nhiệt, điện trở sấy, bắt buộc phải dùng tiếp điểm này để kích hoạt cuộn hút của khởi động từ (contactor) hoặc rơ-le bán dẫn trung gian, không đấu tải dòng cao trực tiếp qua rơ-le của đồng hồ.

So sánh E5C2-R20P-D với các biến thể cùng dòng E5C2

Để chọn đúng thiết bị thay thế hoặc lắp mới, cần phân biệt rõ ba yếu tố mã hóa trên dòng Omron E5C2:

• E5C2-R20P-D vs E5C2-R20K-D: Model kết thúc bằng chữ “P” nhận tín hiệu nhiệt điện trở Pt100 (độ chính xác cao ở nhiệt độ trung bình – thấp, dải 0-300 °C), trong khi model có chữ “K” nhận tín hiệu cặp nhiệt điện Thermocouple loại K (chịu được nhiệt độ cao hơn). Hai model này không thể dùng chung cảm biến của nhau.
• E5C2-R20P-D vs E5C2-R40P-D: Ký hiệu “20” đại diện cho chế độ ON/OFF. Ký hiệu “40” sử dụng chế độ điều khiển tỷ lệ (PD control), giúp giảm hiện tượng vọt lố nhiệt (overshoot) tốt hơn chế độ ON/OFF thuần túy.
• Hậu tố “-D”: Các model không có chữ “-D” chỉ có đèn báo nguồn và trạng thái bật/tắt của ngõ ra, không có cụm đèn LED đo sai lệch nhiệt độ.

Ứng dụng thực tế tiêu biểu

Nhờ cấu tạo cơ học bền bỉ, khả năng chống nhiễu tốt và thiết kế dạng cắm rút dễ thay thế, Omron E5C2-R20P-D thường được sử dụng trong:

• Máy đóng gói, máy hàn nhiệt túi màng nhựa, máy cắt dán bao bì.
• Bể ổn nhiệt, nồi nấu sáp, bể gia nhiệt chất lỏng công nghiệp dưới 300 °C.
• Tủ sấy linh kiện, buồng sấy sơn nhiệt độ thấp, máy ép chuyển nhiệt ngành may mặc.
• Các hệ thống máy móc cần thiết bị vận hành đơn giản, chống chịu rung lắc tốt và nhân viên thao tác không cần kiến thức lập trình phức tạp.
