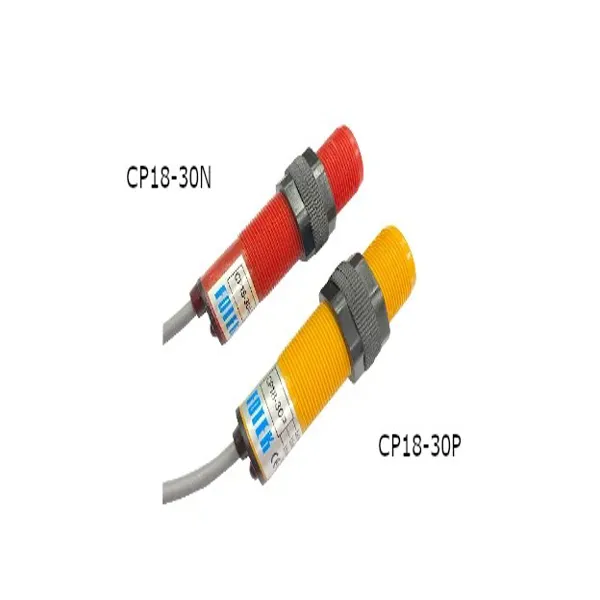

Cảm biến tiệm cận điện dung FOTEK CP18-30P khoảng cách 30 mm

Thông số kỹ thuật cảm biến tiệm cận điện dung FOTEK CP18-30P

CP18-30P phù hợp với nhu cầu phát hiện nào?

FOTEK CP18-30P là cảm biến tiệm cận điện dung thân ren M18, dùng nguồn một chiều 10–30 VDC và ngõ ra PNP. Khác với cảm biến tiệm cận cảm ứng chỉ nhận biết vật kim loại, cảm biến điện dung có thể phát hiện nhiều loại vật liệu khi chúng đi vào vùng tác động, chẳng hạn như kim loại, nhựa, thủy tinh, gỗ, giấy, bột, hạt hoặc chất lỏng.

Khoảng cách phát hiện danh định 30 mm giúp cảm biến phù hợp với các vị trí cần kiểm tra sự có mặt của vật liệu mà không cần tiếp xúc trực tiếp. Khoảng cách thực tế còn phụ thuộc vào kích thước, hằng số điện môi, độ ẩm và hình dạng của vật cần phát hiện.

Đặc điểm ngõ ra PNP của CP18-30P

Ngõ ra PNP cấp điện áp dương đến tải khi cảm biến tác động. Vì vậy, CP18-30P thường được kết nối với ngõ vào PLC hoặc mạch điều khiển có kiểu nhận tín hiệu PNP. Khi thay thế cảm biến NPN bằng model này, cần kiểm tra lại loại ngõ vào của PLC để tránh đấu nối không tương thích.

• Sử dụng nguồn điều khiển 10–30 VDC.
• Dòng tải ngõ ra tối đa 150 mA.
• Phù hợp với ngõ vào PLC, bộ đếm, rơ-le trung gian hoặc mạch điều khiển tương thích PNP.
• Không sử dụng trực tiếp với nguồn 90–250 VAC.
• Cần kiểm tra sơ đồ dây trên thân cảm biến trước khi đấu nối thực tế.

Nguyên lý phát hiện điện dung

Cảm biến tạo ra trường điện dung ở phía đầu dò. Khi vật thể tiến vào vùng cảm nhận, điện dung của môi trường thay đổi và mạch điện tử bên trong chuyển trạng thái ngõ ra. Do có thể phát hiện cả vật dẫn điện và vật không dẫn điện, CP18-30P thường được dùng để giám sát mức, phát hiện vật liệu qua thành bồn hoặc kiểm tra sự hiện diện của sản phẩm trên dây chuyền.

Ứng dụng thực tế

• Phát hiện mức bột, hạt nhựa, thức ăn chăn nuôi và vật liệu dạng rời.
• Giám sát mức chất lỏng trong bồn hoặc thùng chứa không kim loại.
• Kiểm tra chai, hộp, bao bì và sản phẩm trên băng tải.
• Phát hiện vật liệu nhựa, gỗ, giấy, thủy tinh và kim loại.
• Kiểm tra sự có mặt của sản phẩm trong máy đóng gói, máy cấp phôi và hệ thống tự động hóa.

Lưu ý khi lắp đặt cảm biến CP18-30P

Vùng phát hiện của cảm biến điện dung có thể bị ảnh hưởng bởi độ ẩm, bụi bám, vật thể xung quanh và kết cấu giá đỡ. Khi lắp đặt, cần giữ đầu cảm biến tránh xa các vật kim loại cố định hoặc các bề mặt có thể làm thay đổi trạng thái cảm nhận ngoài ý muốn.

• Điều chỉnh khoảng cách lắp đặt để cảm biến nhận biết ổn định trong điều kiện vận hành thực tế.
• Không đặt nhiều cảm biến quá gần nhau nếu chúng có thể gây ảnh hưởng lẫn nhau.
• Đối với chất lỏng hoặc vật liệu dạng hạt, nên kiểm tra ở cả trạng thái đầy, vơi và khi vật liệu chuyển động.
• Giữ bề mặt đầu dò sạch, đặc biệt khi sử dụng trong môi trường có bụi, dầu hoặc hơi ẩm.
• Không vượt quá điện áp nguồn và dòng tải cho phép của ngõ ra.
• Rút nguồn trước khi thay đổi dây đấu nối hoặc tháo lắp cảm biến.

Cách chọn đúng model thay thế

Khi thay cảm biến CP18-30P, cần đối chiếu đồng thời đường kính thân M18, khoảng cách phát hiện 30 mm, nguồn 10–30 VDC, ngõ ra PNP và chế độ thường hở. Các model có cùng kích thước nhưng sử dụng ngõ ra NPN, tiếp điểm thường đóng hoặc nguồn AC không thể thay thế trực tiếp nếu chưa kiểm tra lại sơ đồ điều khiển.

CP18-30P cũng không nên được lựa chọn chỉ dựa trên khoảng cách 30 mm. Với vật liệu có hằng số điện môi thấp, bề mặt nhỏ hoặc môi trường nhiều hơi ẩm, khoảng cách hoạt động ổn định có thể thấp hơn giá trị danh định. Nên thử cảm biến với đúng vật liệu và điều kiện làm việc trước khi lắp đặt hàng loạt.

Kích thước CP18-30P

Sơ đồ đấu nối CP18-30P
