Thông số kỹ thuật CP18-30N
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Fotek |
| Dòng sản phẩm | CP |
| Mã sản phẩm | CP18-30N |
| Loại cảm biến | Cảm biến tiệm cận dạng trụ |
| Đường kính thân | 18 mm |
| Chiều dài thân | 30 mm |
| Điện áp hoạt động DC | 10–30 VDC |
| Điện áp hoạt động AC | 90–250 VAC |
| Tần số đáp ứng DC | 100 Hz |
| Tần số đáp ứng AC | 15 Hz |
| Dòng điện đầu ra DC | Tối đa 150 mA |
| Dòng điện đầu ra AC | Tối đa 100 mA |
| Dòng điện tiêu thụ DC | Tối đa 20 mA |
| Công suất tiêu thụ AC | Tối đa 1,5 VA |
| Dòng điện rò DC | Tối đa 0,8 mA |
| Dòng điện rò AC | Tối đa 2,0 mA |
| Điện áp dư DC | Tối đa 0,8 V |
| Mạch bảo vệ DC | Bảo vệ ngắn mạch và đảo cực |
| Mạch bảo vệ AC | Bảo vệ hấp thụ xung |
| Đối tượng phát hiện | Tấm kim loại nối đất kích thước 50 × 50 × 1 mm |
| Nhiệt độ môi trường | -25°C đến +80°C |
| Độ ẩm môi trường | 35–95% RH |
| Cấp bảo vệ | IP67 |
| Chứng nhận | CE, RoHS |

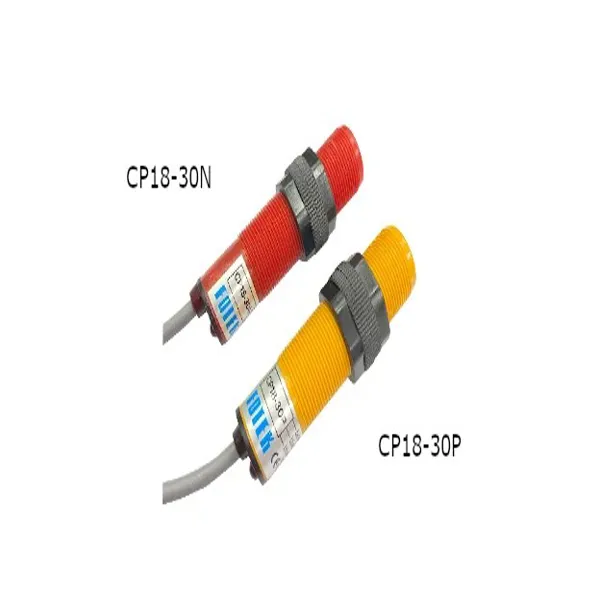

Cảm biến tiệm cận CP18-30N Fotek dùng để làm gì?
CP18-30N là cảm biến tiệm cận thuộc dòng CP của Fotek, thiết kế dạng thân trụ đường kính 18 mm và chiều dài 30 mm. Cảm biến phát hiện vật thể kim loại mà không cần tiếp xúc trực tiếp, phù hợp cho các hệ thống tự động hóa cần kiểm tra vị trí, đếm sản phẩm hoặc xác định trạng thái chuyển động của cơ cấu máy.
Model hỗ trợ cả nguồn 10–30 VDC và 90–250 VAC, nhờ đó có thể sử dụng trong nhiều tủ điều khiển và mạch máy khác nhau. Khi lắp đặt, cần xác định rõ loại nguồn, mạch tải và cách đấu nối trước khi cấp điện.
Ưu điểm nổi bật của CP18-30N
- Thiết kế nhỏ gọn dạng trụ, thuận tiện lắp trên máy móc và cơ cấu cơ khí.
- Hỗ trợ hai dải điện áp AC và DC theo thông số vận hành của cảm biến.
- Tần số đáp ứng đạt 100 Hz khi sử dụng nguồn DC, đáp ứng các ứng dụng phát hiện vật thể chuyển động.
- Có bảo vệ ngắn mạch và đảo cực ở chế độ DC.
- Có mạch hấp thụ xung khi sử dụng nguồn AC.
- Vỏ đạt cấp bảo vệ IP67, phù hợp với môi trường có bụi và hơi ẩm.
- Dải nhiệt độ làm việc rộng từ -25°C đến +80°C.
Ứng dụng thực tế
Fotek CP18-30N có thể được sử dụng trong các hệ thống tự động hóa công nghiệp cần phát hiện vật thể kim loại hoặc giám sát vị trí cơ cấu, chẳng hạn:
- Đếm chi tiết kim loại trên băng tải.
- Phát hiện vị trí piston, cơ cấu trượt và bàn máy.
- Kiểm tra trạng thái đóng mở của cơ cấu cơ khí.
- Giới hạn hành trình trong máy tự động.
- Nhận biết sản phẩm kim loại trong dây chuyền lắp ráp.
- Điều khiển trình tự hoạt động của máy và hệ thống băng tải.
Lưu ý khi lắp đặt và đấu nối
- Kiểm tra điện áp cấp thực tế trước khi đấu nối để tránh cấp sai nguồn cho cảm biến.
- Không đấu tải vượt quá dòng điện đầu ra cho phép: 150 mA đối với DC và 100 mA đối với AC.
- Đối với nguồn DC, cần đấu đúng cực tính và sử dụng mạch bảo vệ phù hợp cho tải cảm nếu cần thiết.
- Đối với nguồn AC, nên bố trí thiết bị bảo vệ và hạn chế xung điện áp phát sinh từ contactor, cuộn coil hoặc động cơ.
- Lắp cảm biến chắc chắn, tránh rung động mạnh làm thay đổi vị trí phát hiện.
- Giữ bề mặt cảm biến sạch, không để phoi kim loại hoặc vật liệu dẫn điện bám lâu trên đầu cảm biến.
- Khi lắp nhiều cảm biến gần nhau, cần bố trí khoảng cách phù hợp để hạn chế ảnh hưởng lẫn nhau.
- Không sử dụng cảm biến ngoài giới hạn nhiệt độ và độ ẩm cho phép.
CP18-30N phù hợp với hệ thống nào?
CP18-30N phù hợp với máy móc sử dụng tín hiệu phát hiện tiệm cận để đưa về bộ điều khiển, rơ-le, mạch điều khiển hoặc thiết bị tự động hóa tương ứng. Với thân cảm biến đường kính 18 mm, model này thích hợp cho các vị trí lắp đặt có không gian vừa phải nhưng vẫn cần kết cấu chắc chắn và khả năng bảo vệ IP67.
Khi thay thế cảm biến đang sử dụng, cần đối chiếu đầy đủ kích thước lắp đặt, điện áp nguồn, loại tải, dòng điện đầu ra, tần số đáp ứng và sơ đồ đấu dây. Không nên chỉ dựa vào đường kính thân hoặc tên dòng sản phẩm để chọn model thay thế.
Kích thước CP18-30N
Sơ đồ đấu nối CP18-30N
